透過 ChirpStack 平台進行設備預配置

概述​

本教程系統化指導透過 ChirpStack 平台完成 LoRa 設備配置流程，涵蓋從基礎參數獲取到設備入網驗證的完整路徑。

一、ChirpStack 平台操作​

Step 1. 登錄 ChirpStack 平台​

登錄 chirpstack 平台查看/註冊設備（賬號密碼請詢問 Neuron 技術支援人員）

選擇需要添加設備的租戶

此處以 Neuron Demo 為例，具體租戶需以 Neuron 技術支援人員對平台賬號預置的租戶為準。

Step 2. 配置設備的 Profiles​

添加設備配置前，需要知道設備的頻段和頻道

  1. 香港地區頻段默認使用 AS923
  2. 中國大陸頻段默認使用 CN470

注意頻段區分：Milesight 的 470 頻段網關和設備都是默認配置 470_1,也就是 8-15 頻道的 CN470。

2.1 進入 Profile 配置頁面​

2.2 添加 Profile 信息​

  1. 設備配置名稱以及描述
  2. 設備頻段
  3. 設備通道，香港地區頻段可以忽略
  4. 其它參數使用默認配置

2.3 開啟 ClassA 或 ClassC​

提示

Class A 設備在非上報週期自動進入休眠狀態；若支持反控功能，僅在上報窗口期響應指令下發。 Class C 設備不會在非上報時間休眠，支持實時下發指令。

Class A 是默認開啟的，通常電池款設備只需要開啟 Class A。

通過 DC 供電的設備需開啟 Class C

Step 3. 創建設備​

3.1 進入租戶下的 Applications​

此處展示用户在該租戶下創建的所有的 Applications。

3.2 進入 Applications 子項​

此處展示用户在該 Applications 子項下註冊的所有設備。

3.3 添加設備​

進入設備添加頁面

填寫設備信息

  1. 設備名
  2. 設備描述
  3. 設備DevEui： 一般情況下DevEui會印在設備上，是設備的唯一標識
  4. 設備配置文件

添加 Application key

Application key 是設備加入網關的憑證，由廠商提供。Milesight 設備默認 Application key
見下圖

確認信息無誤後創建設備

提示

注意 DevEui 不可填寫錯誤，保存後無法再次修改，其他的參數支持編輯。

Step 4. 確認設備入網狀態​

設備添加完成之後需要確認是否入網成功。可透過最近一次上報時間，激活參數或 Events 選項判斷設備是否入網成功

有數據上報，設備已入網

有激活參數，設備已入網

有 join 事件和數據上報事，設備已入網

入網失敗：​

最近一次上報時間顯示 Never，設備未入網

設備無激活參數，設備未入網

無 join 事件，設備未入網

二、設備接入 Neuron 數據中台​

參照 LoRaWAN 設備接入在 Neuron 平台註冊設備。

提示

設備接入 Neuron 數據中台時需要配置Topic，Topic name 參考格式：application/APPLICATION_ID/device/+/event/up 根據實際情況替換APPLICATION_ID即可

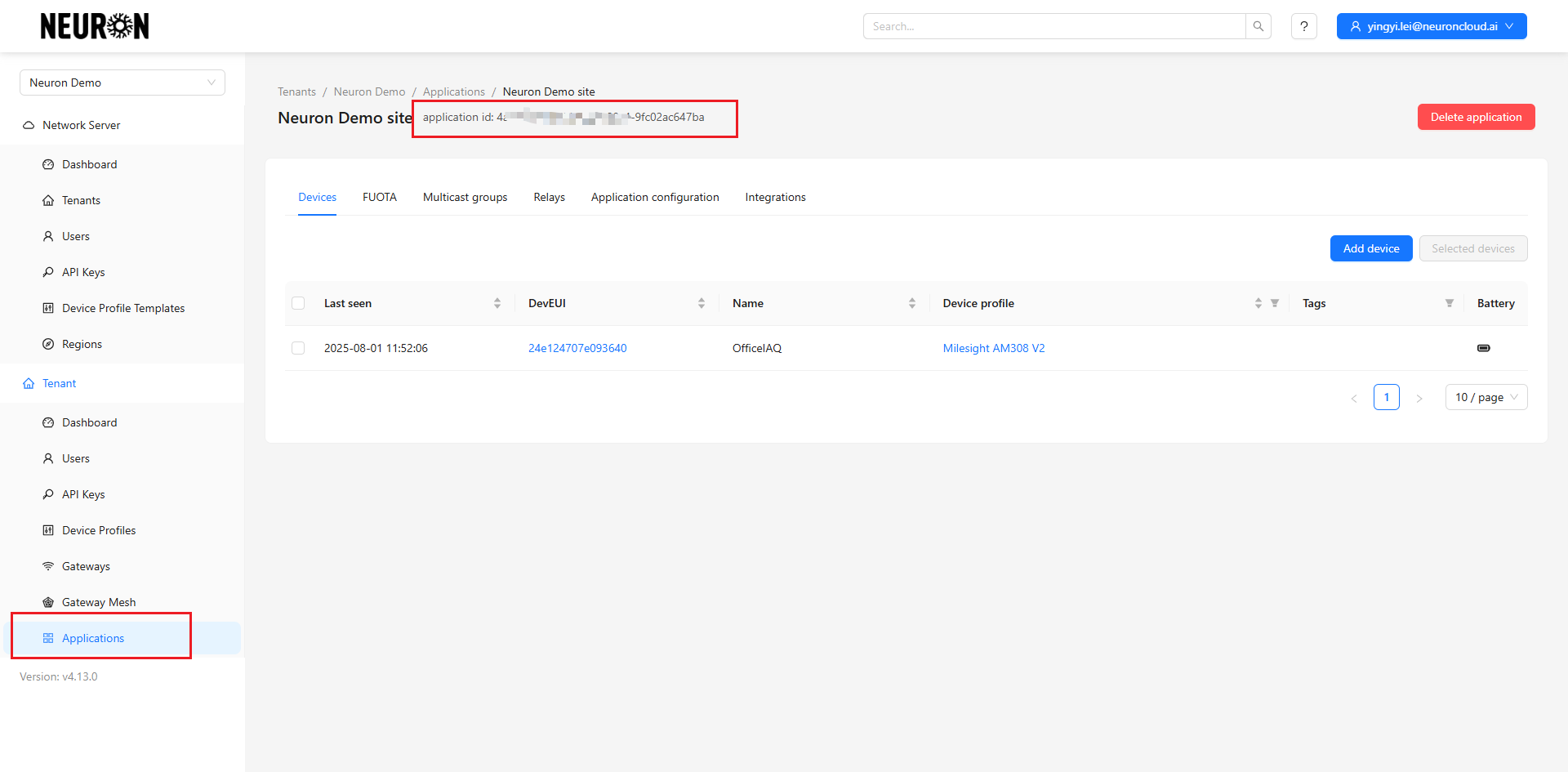

  • APPLICATION_ID: 為上述設備的application，在 ChirpStack 平台 Applications 菜單內選擇對應 application，複製application id
