IoT Hub 產品說明書

1 簡介

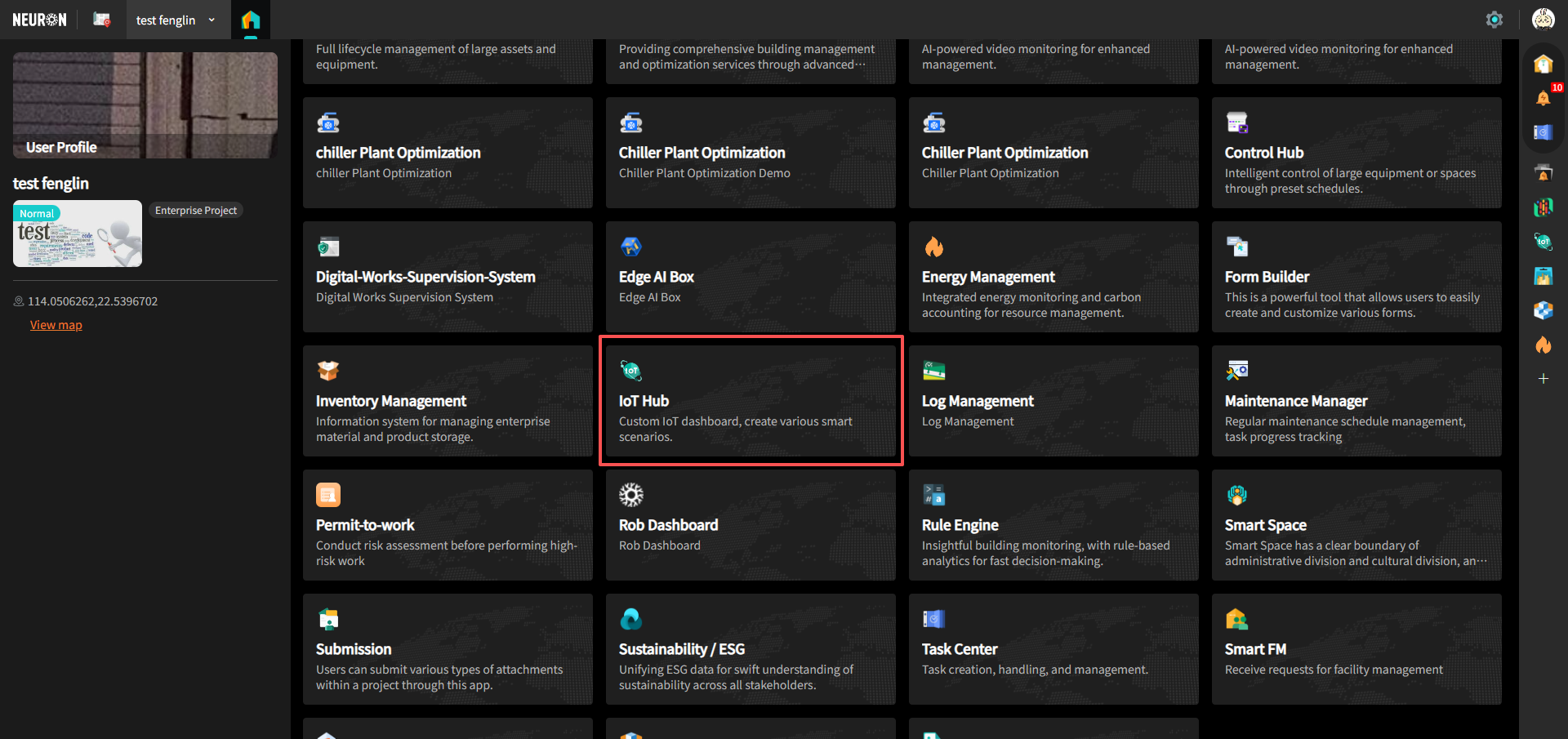

IoT Hub旨在以空間的概念,為用戶創造不同類型的應用場景。 用戶根據場景需要安裝設備,平台通過面板展示可視化數據,通過對數據的監測完成數據分析、實時預警和能耗優化的目標。

  • 可自定義的用戶IoT數據展示儀錶盤

  • 可視化IoT數據展示及分析模塊

  • IoT設備監測規則觸發引擎

  • MQTT設備通訊服務

2 功能結構圖


3 主要功能介紹

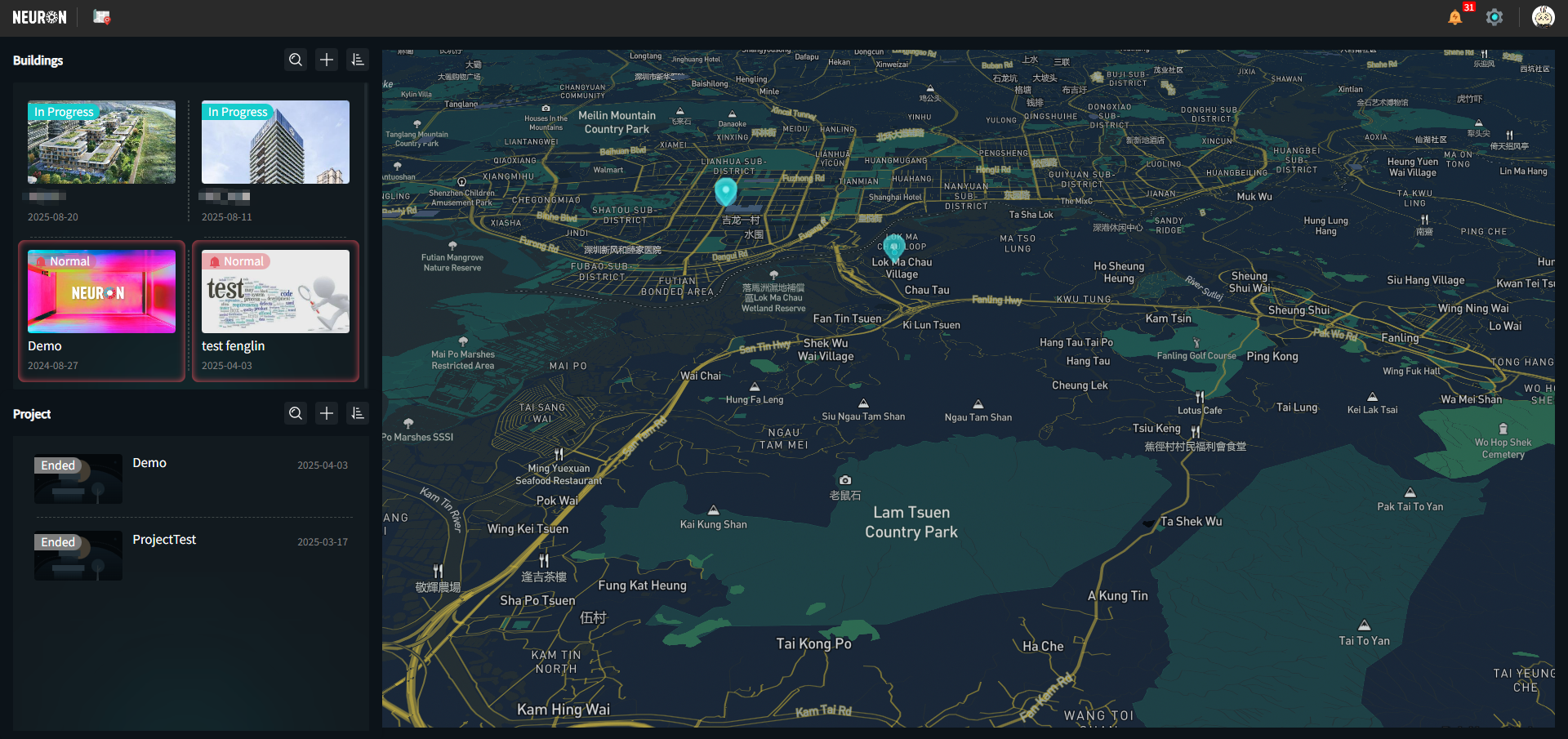

1 項目管理​



IoT Hub支持管理員用戶自由創建和管理項目,項目支持增刪改查,成員及成員權限管理。

支持統一雲端平台管理,平台權限可按層級劃分權限。

2 個人主頁​

img img

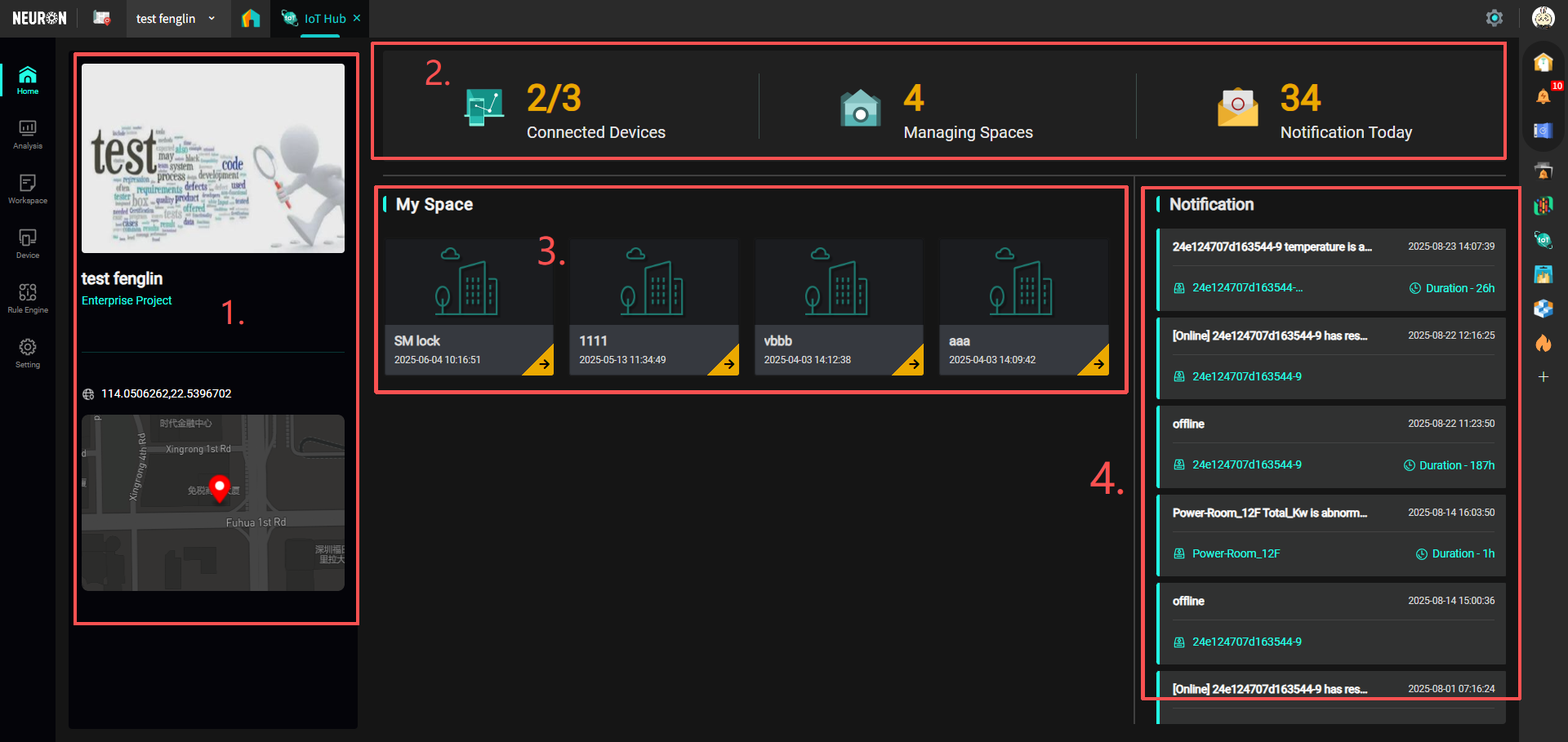

此模塊主要展示項目基礎信息、項目KPI、空間快捷入口和消息提醒。

3 數據分析模塊​

此模塊支持用戶查看所有權限內的設備數據的趨勢及原始數據查詢(用戶可以自定義每一個數據類型的量程設置),同時也支持用戶自定義數據導出。


  1. 選擇數據來源 LoRaWAN 和 Data Platform;選擇設備

  2. 設置不同字段的數據量程


  1. 設定查看的數據時間區間

  2. 在當前的事件範圍內在框定更小的區間進行展示

  3. 導出當前選的設備數據

4 自定義空間​

創建空間​

  1. 用戶可以點擊 Add Space 按鈕創建空間。

  2. 可以選擇數據來源,其中包括:loRaWAN 表示數據來源於IoT 的手動綁定設備的數據;data Platform 表示數據來源於數據中台。

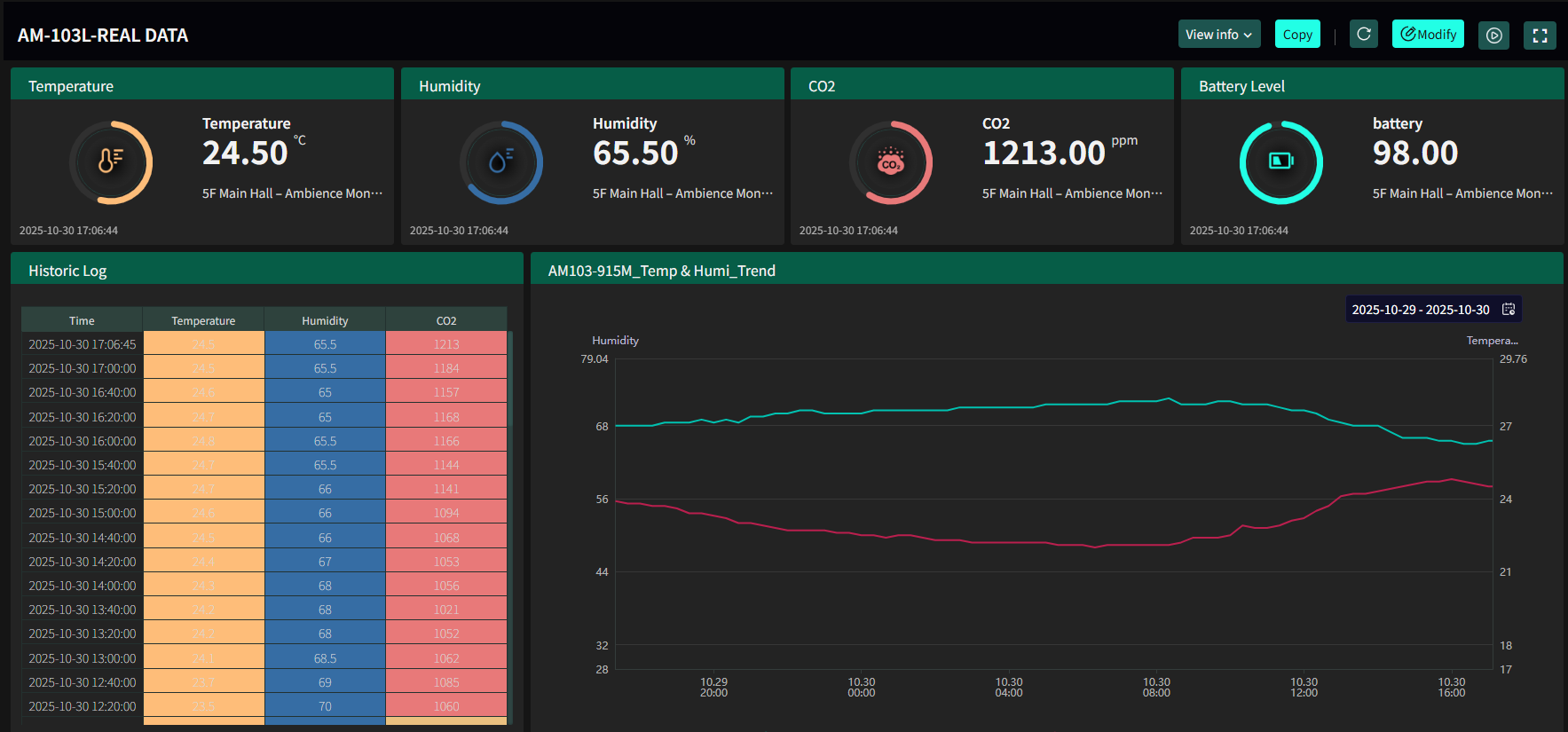

看板頁面​

自定義空間模塊是IoT Hub的核心功能,支持場景分組化展示,即用戶可以自由配置樓層、場景類型等空間類型。


  1. 點擊看板標題旁邊的按鈕,可以編輯看板名稱、發布看板、刪除和分享


  1. 點擊加號,可以添加看板頁面,同時可以選擇是否使用模版。


  1. 點擊 View Info 可以展開看板詳情,點擊 Copy 可以複製看板到別的頁面,點擊刷新可以刷新當前看板的數據,點擊 Modify 可以進入看板編輯模式



  1. 看板編輯模式

模塊會提供9種自定義功能卡片(包括:文本卡片、數值卡片、圖表卡片、表格卡片、圖片卡片、地圖卡片、警報卡片、詳情卡片、雷達圖卡片、網頁嵌入卡片、關係圖卡片、歷史數據卡片和控制卡片),用戶可以根據實際業務場景靈活運用卡片,定義不同場景的設備看板和報表。

同時,自定義空間還提供標準化場景模板,方便用戶快速配置設備和數據展示。


5 設備管理​



img    img

設備入網:支持市面主流的物聯網協議,例如LoraWan、NB、ZigBee、Wi-Fi等;

設備添加:支持數據直接添加或者對接樓宇信息管理平台同步數據;

設備信息維護:支持用戶對設備基礎信息進行維護;

設備標籤:支持用戶自定義對設備進行打標分組,也支持通過標籤進行設備查詢等功能;

設備數據:設備數據支持實時查詢,同時可以檢測設備是否離線。

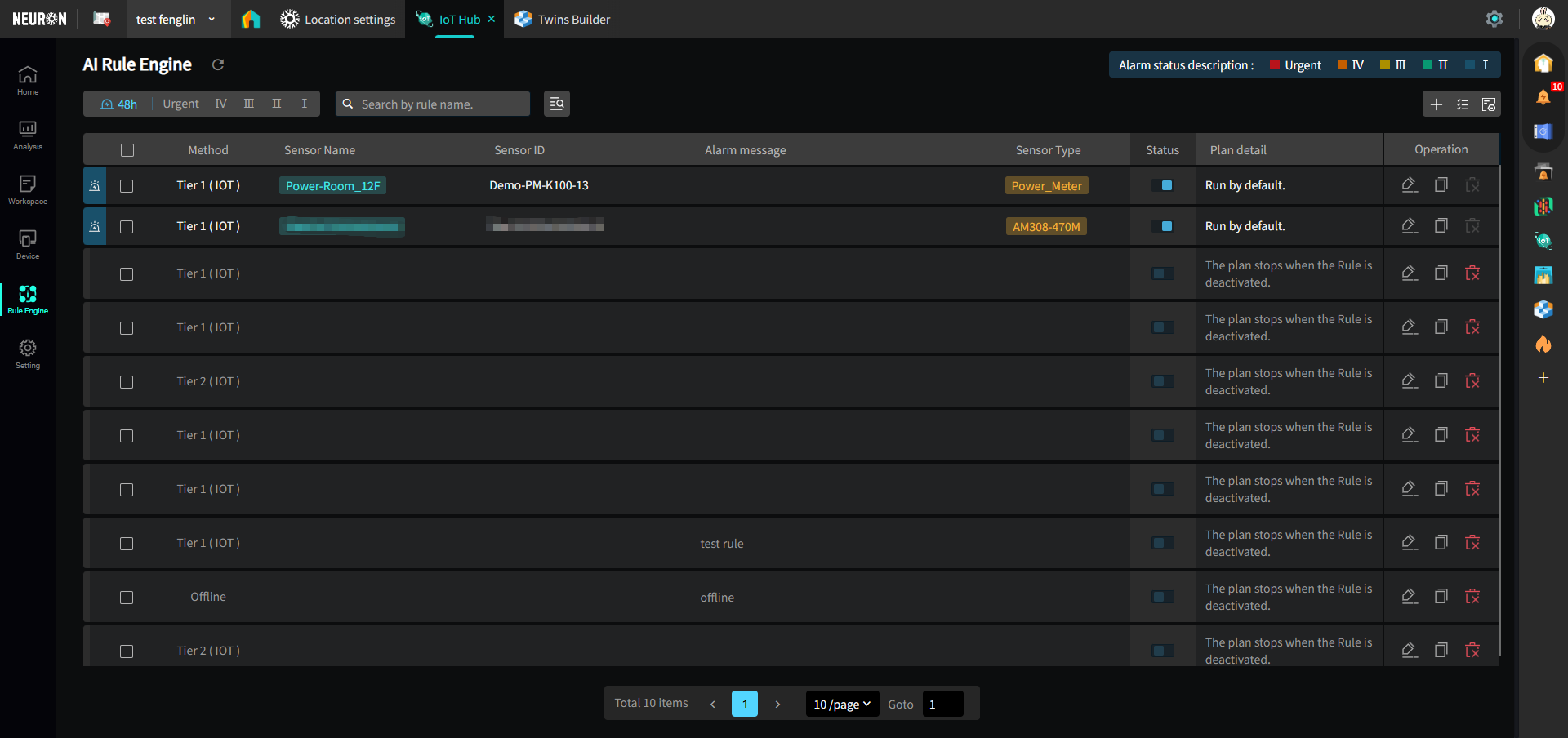

6 規則引擎​


img  img

詳細介紹說明請查看【規則引擎 APP】​

規則管理:支持用戶按照需求自定義增刪改查設備規則;

規則類型:支持單設備多參數監控、多設備多參數監控、預警監控、離線監控,系統會根據用戶設定的條件對設備進行數據實時監控和對應的指令下發;

消息提醒:支持站內信提醒、郵件提醒和第三方通訊軟件提醒,配合移動端App可以實時接收消息。

7 設置​

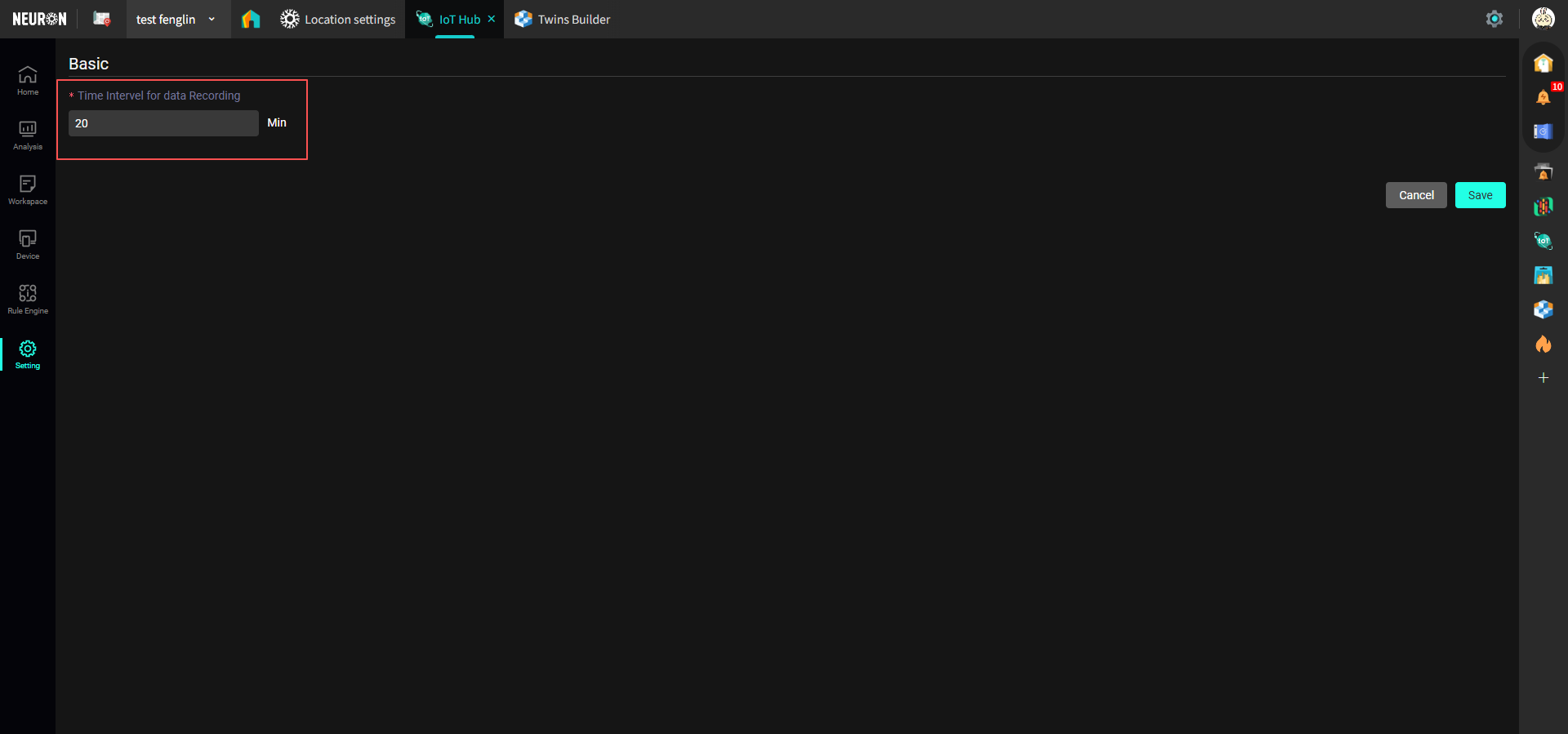

支持用戶設定設備數據記錄時間間隔​

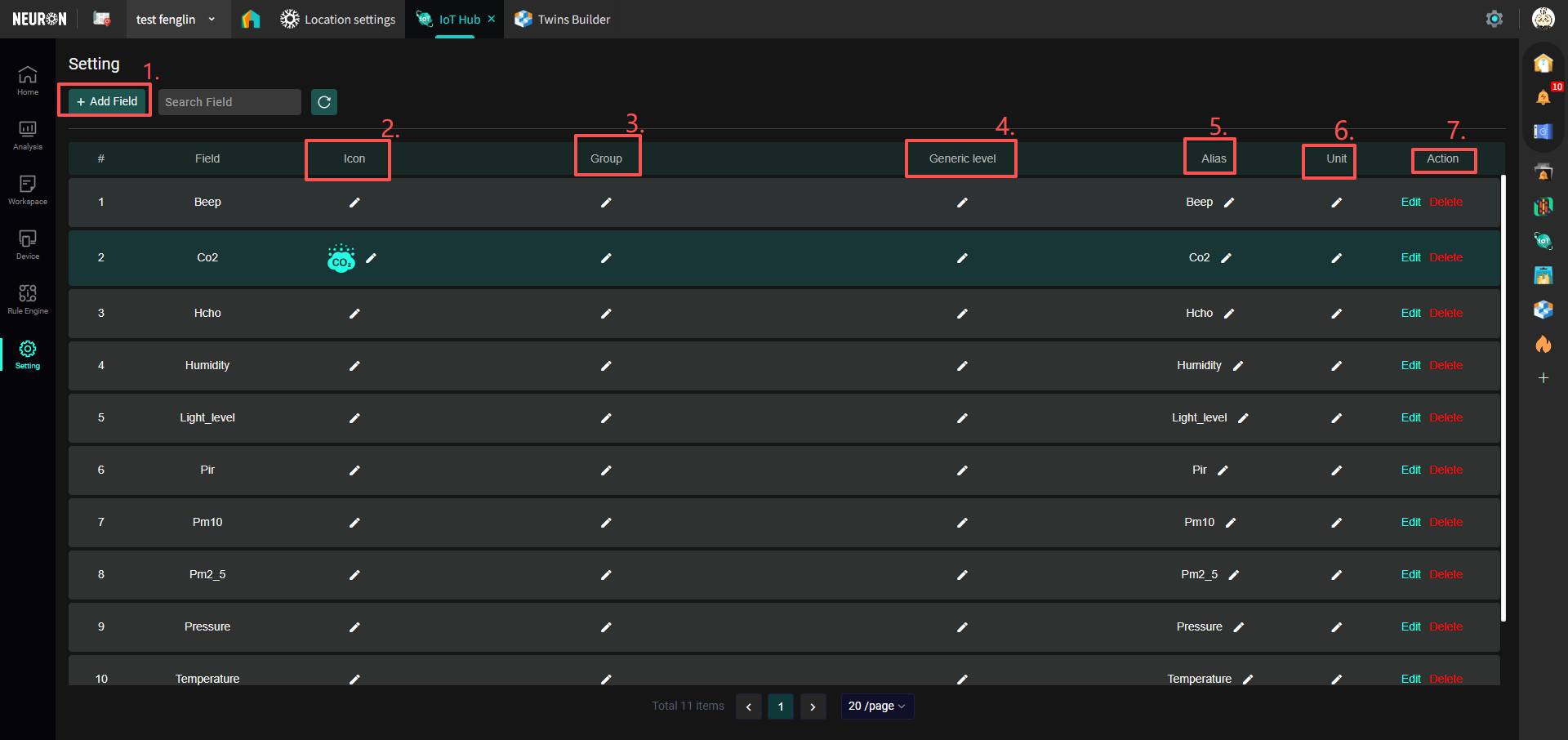

img設備字段管理​

  1. 如果在當前列表中沒有刷到你想要編輯的字段,可以點擊 Add Field,按照你想要編輯字段的準確名稱進行添加即可。

  2. 編輯字段的圖標

  3. 編輯字段的等級範圍

  4. 編輯字段的別名

  5. 編輯字段的單位

  6. 編輯字段的實際名稱或者刪除

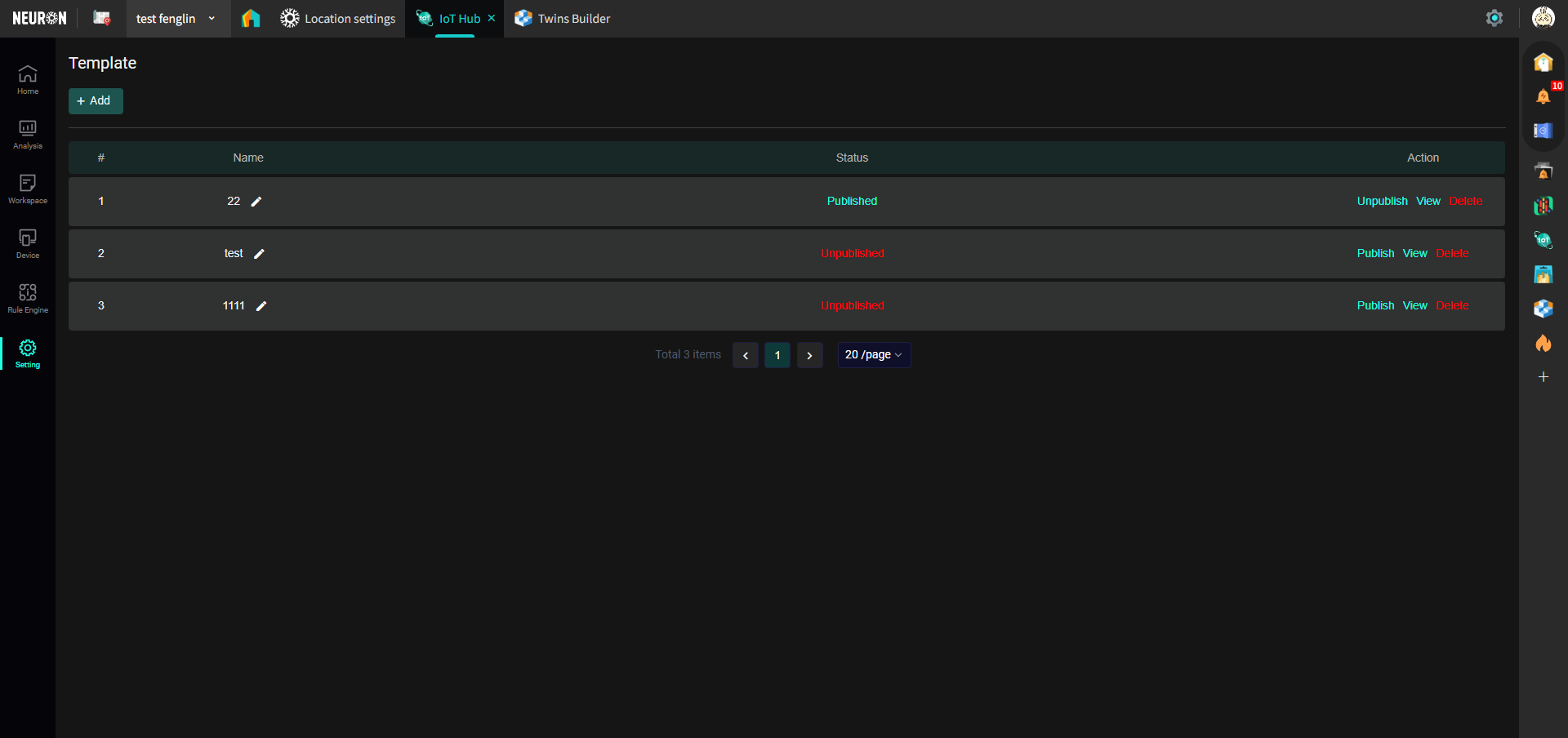

支持管理員用戶配置模板,方便創建看板​

  1. 點擊 Add 添加模板

  2. 模板名稱可以編輯修改

  3. 顯示當前的模板狀態

  4. 剛創建的模板需要點擊發布,才可以在看板頁面選擇添加,同時用戶可以點擊查看按鈕,對模板進行編輯,點擊刪除按鈕,可以刪除模版,但不會影響之前已經應用的看板頁面。
