設備管理

提示

在中台租戶版,有兩種方式可以進入:

  1. 菜單欄進入
  2. 首頁進入
  • 菜單欄進入
    登錄系統後,點擊菜單 'Device Management',選擇 ‘Devices’,進入設備管理模塊,如下圖所示: 圖片
  • 首頁進入

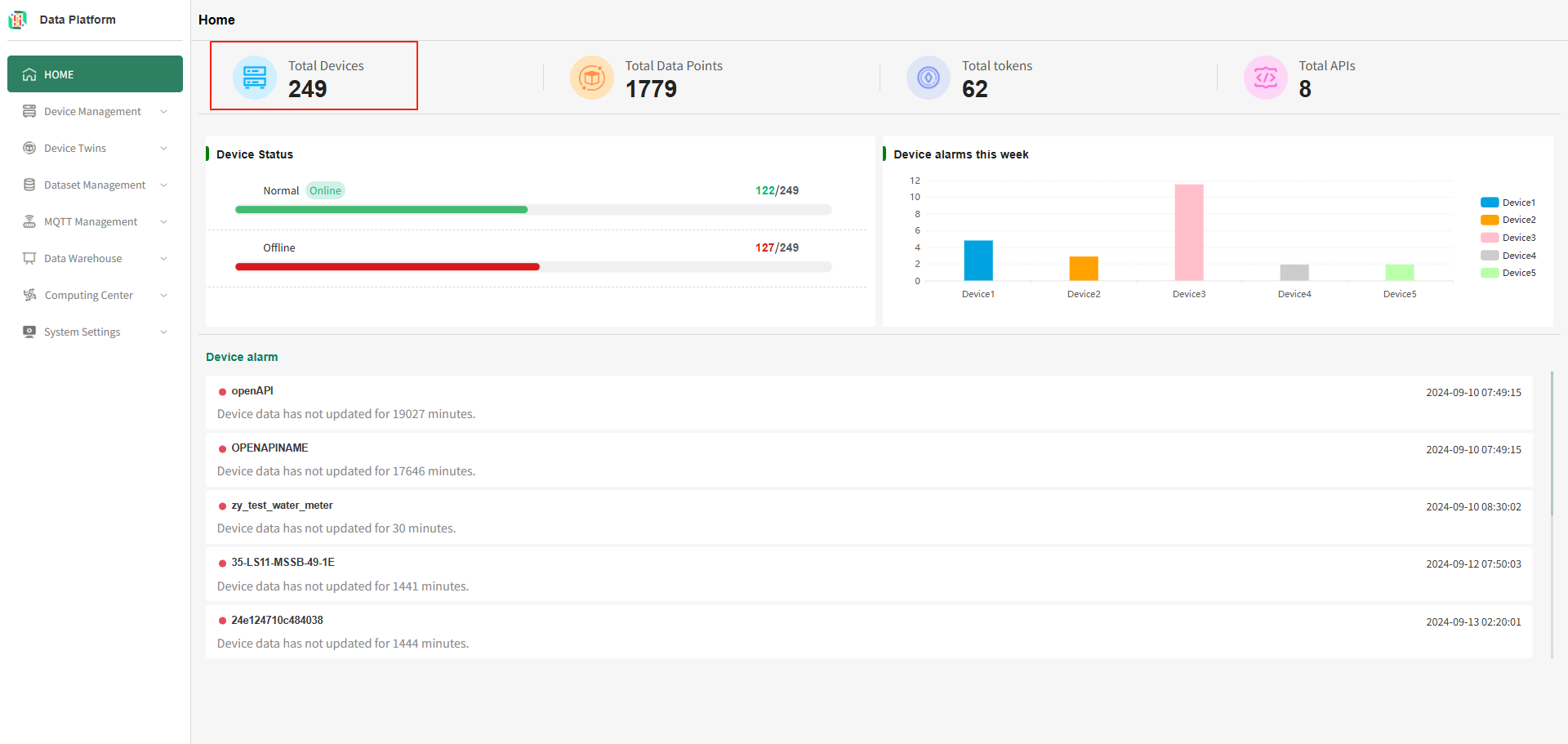

    在租戶版首頁,點擊 “Total Device” 模塊,進入設備管理模塊,如下圖所示: 圖片

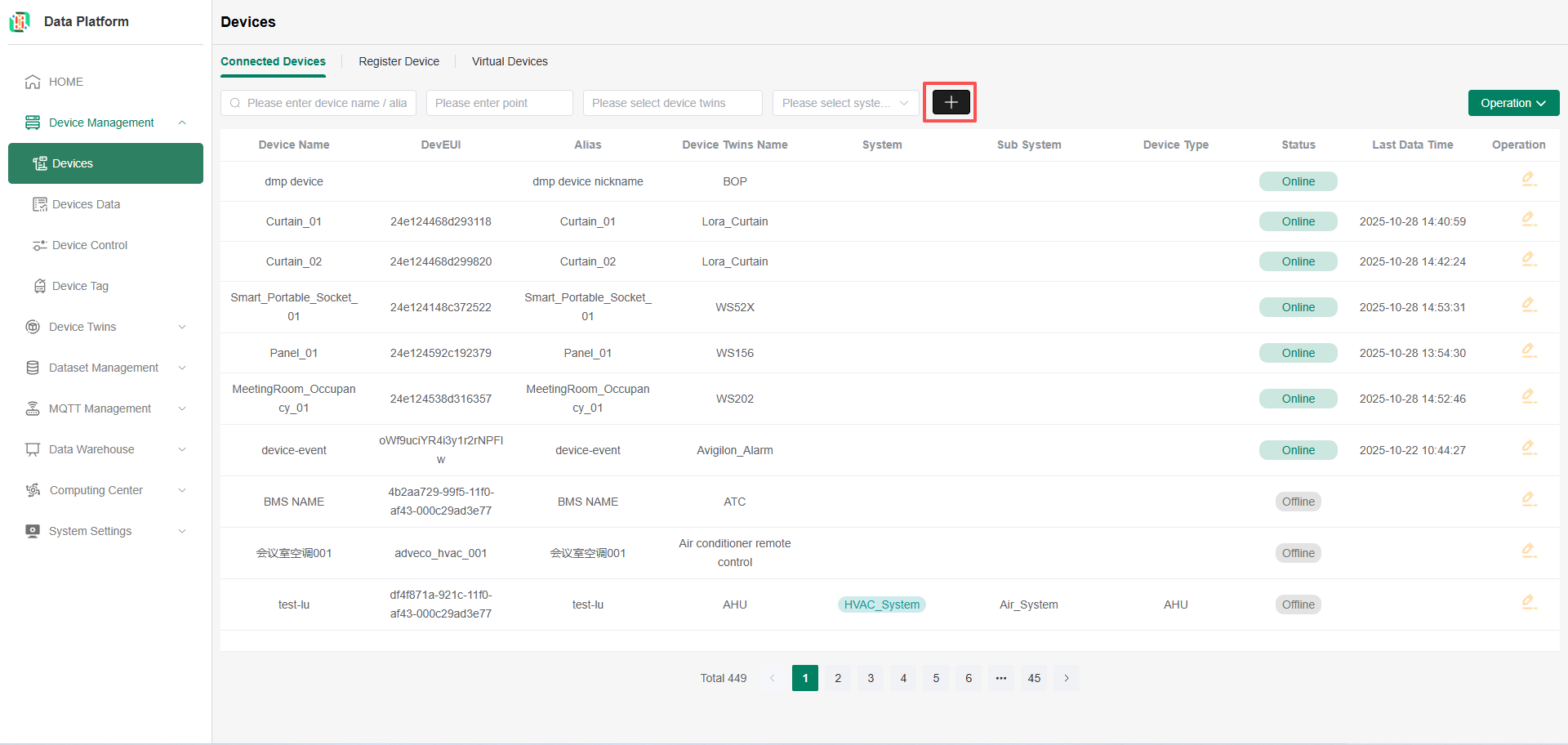

設備列表

提示

顯示在設備列表的設備都是已經成功接入的設備,且是當前登錄帳號能查看的所有設備。
系統支持設備名稱、別名的模糊匹配,物模型和 Function Type 維度的設備查詢。

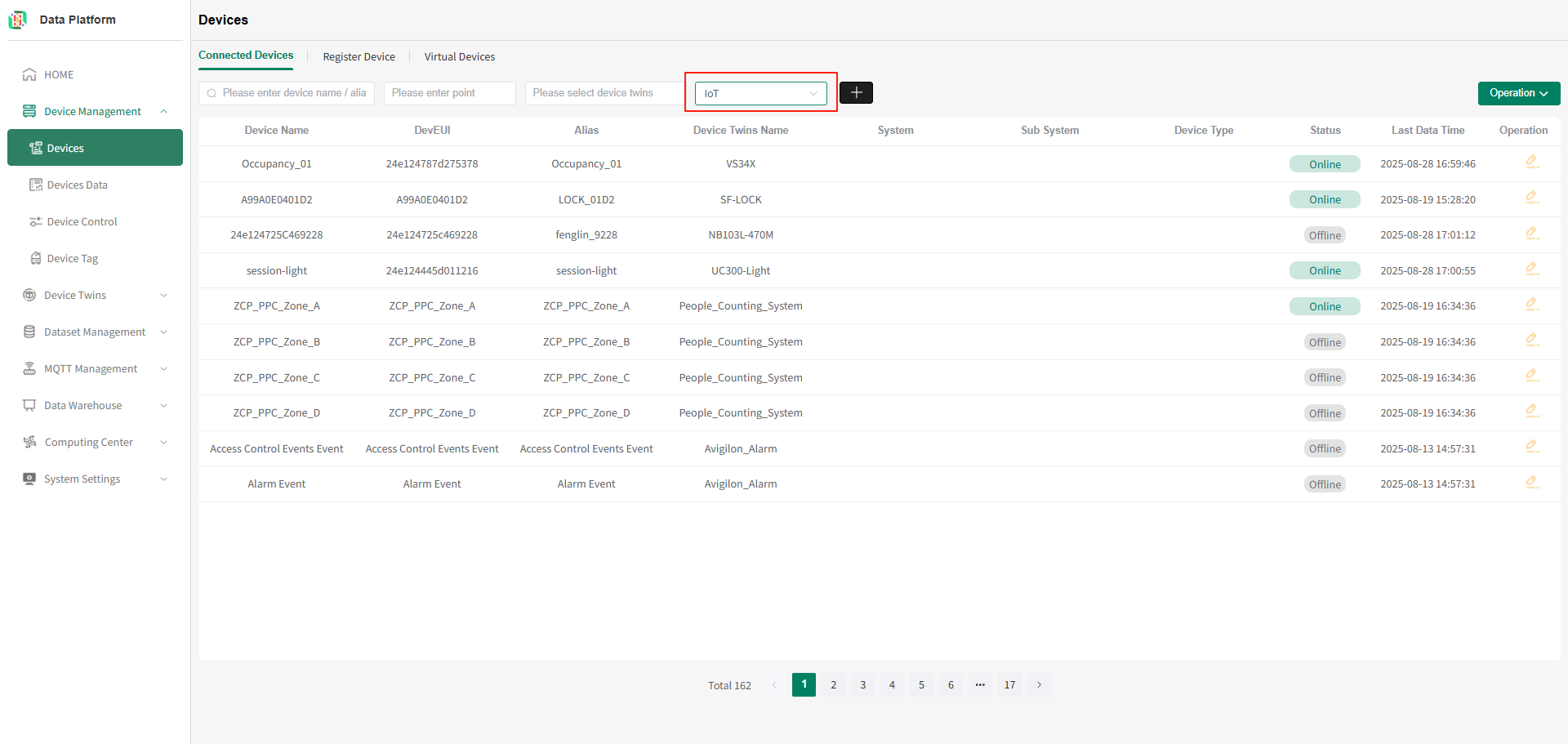

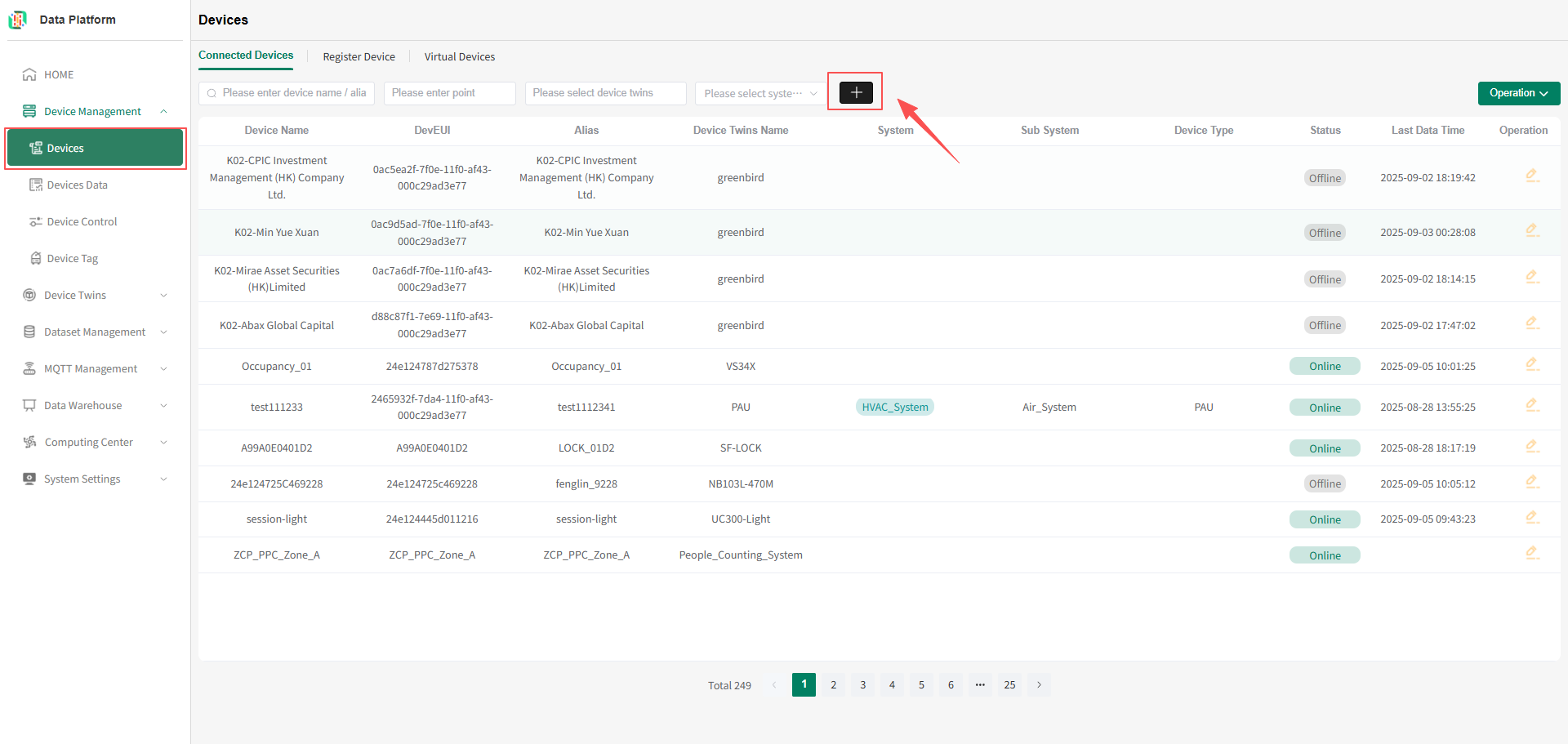

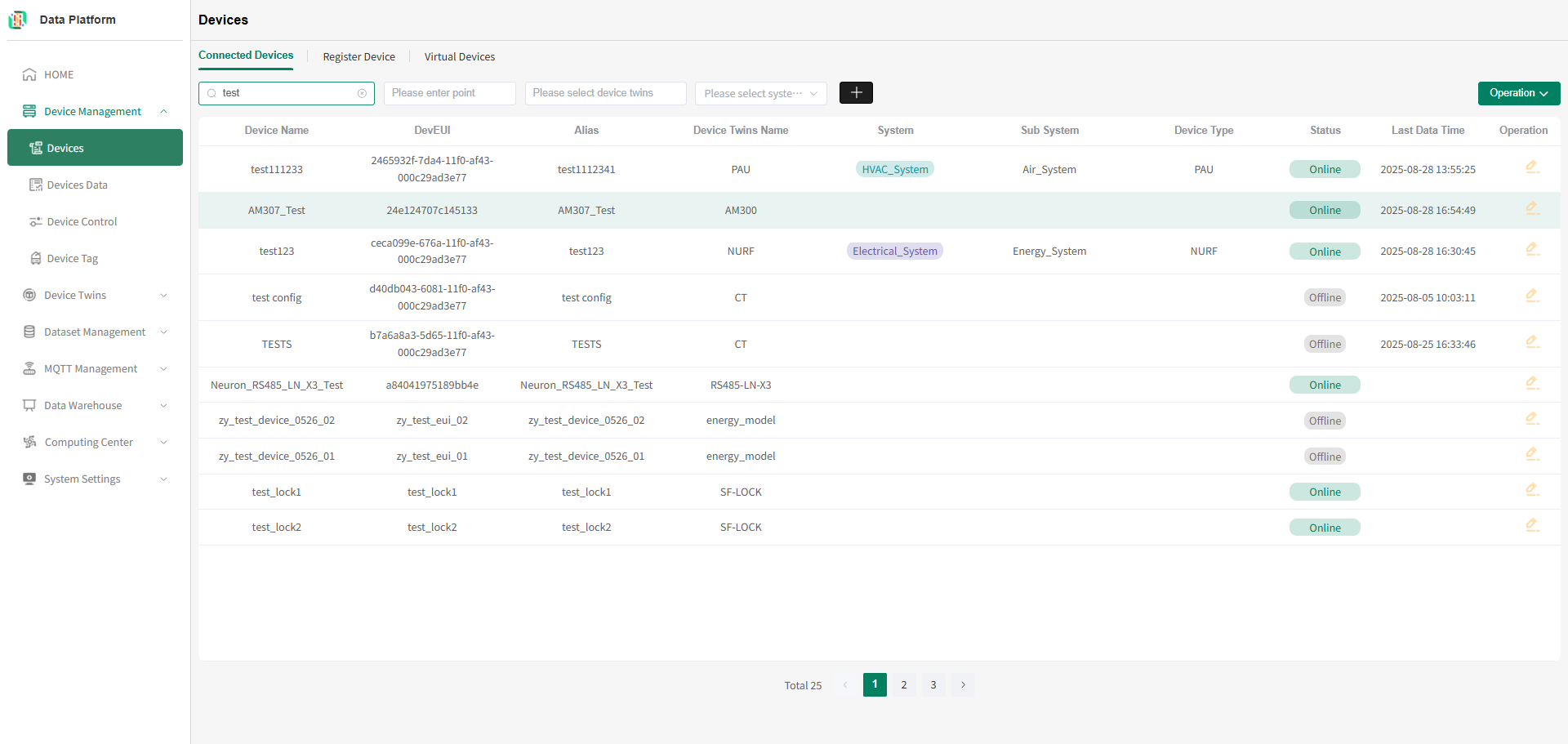

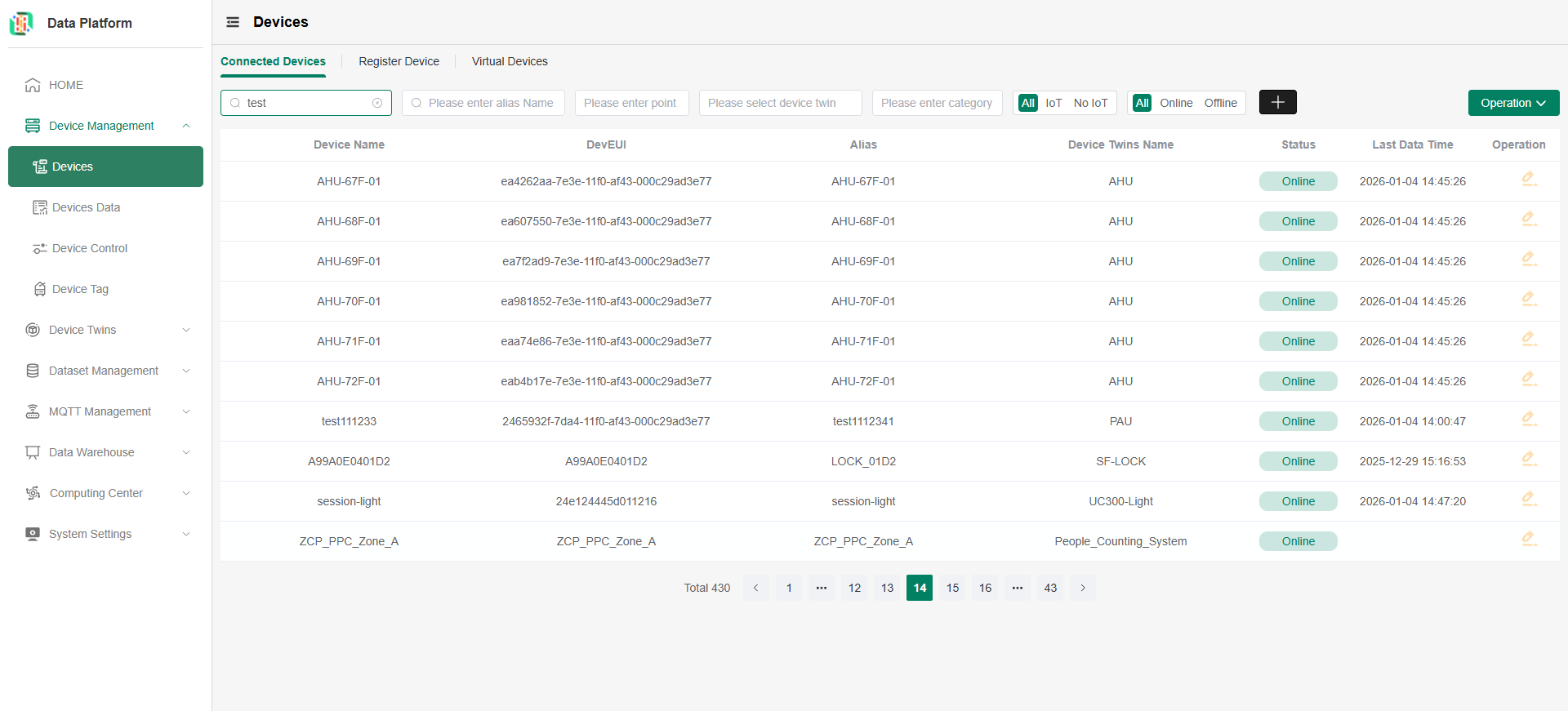

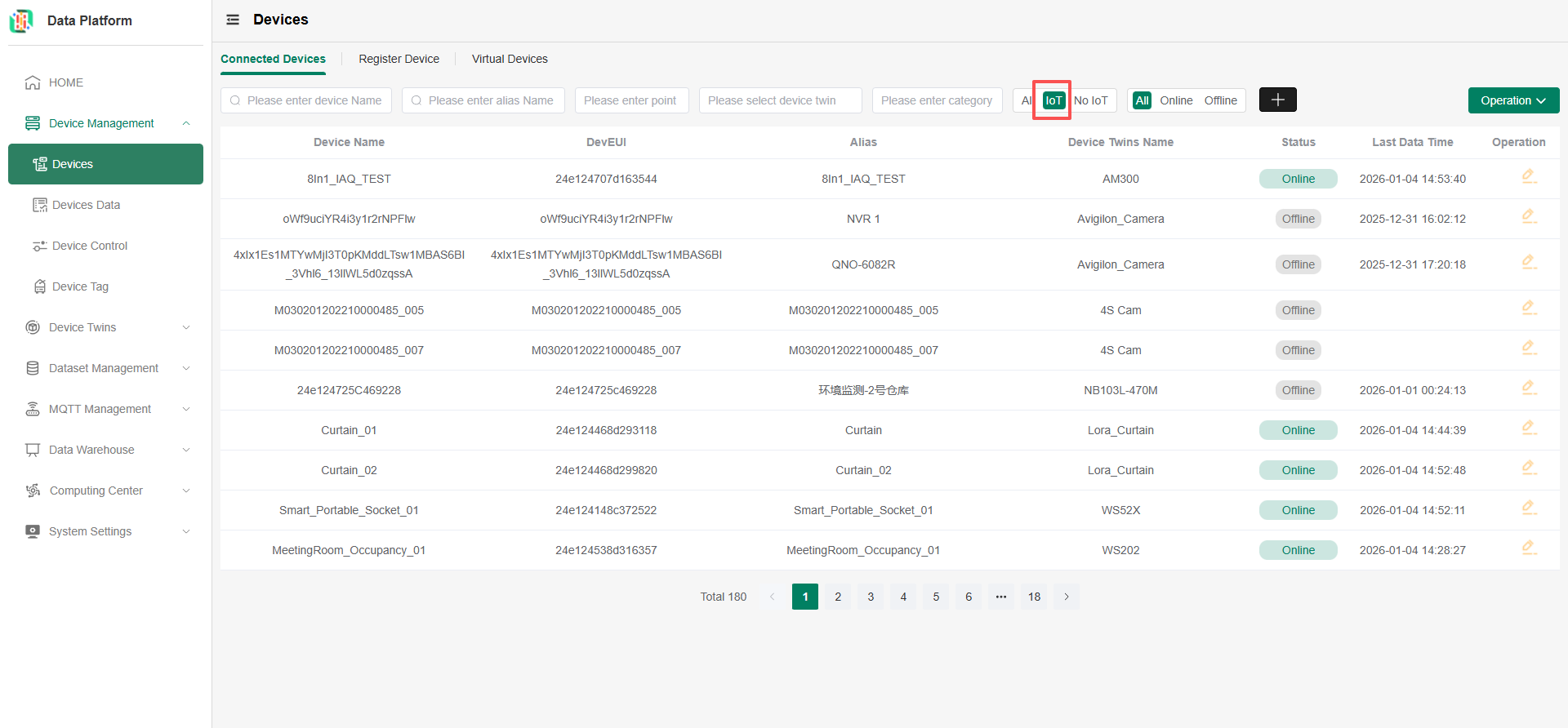

如下圖所示,在輸入框輸入信息後,按回車即可刷新設備列表: 圖片 如下圖所示,選擇 IoT 的設備後,即可刷新設備列表: 圖片

新增設備

新增設備的具體操作詳見 設備接入流程

設備詳情

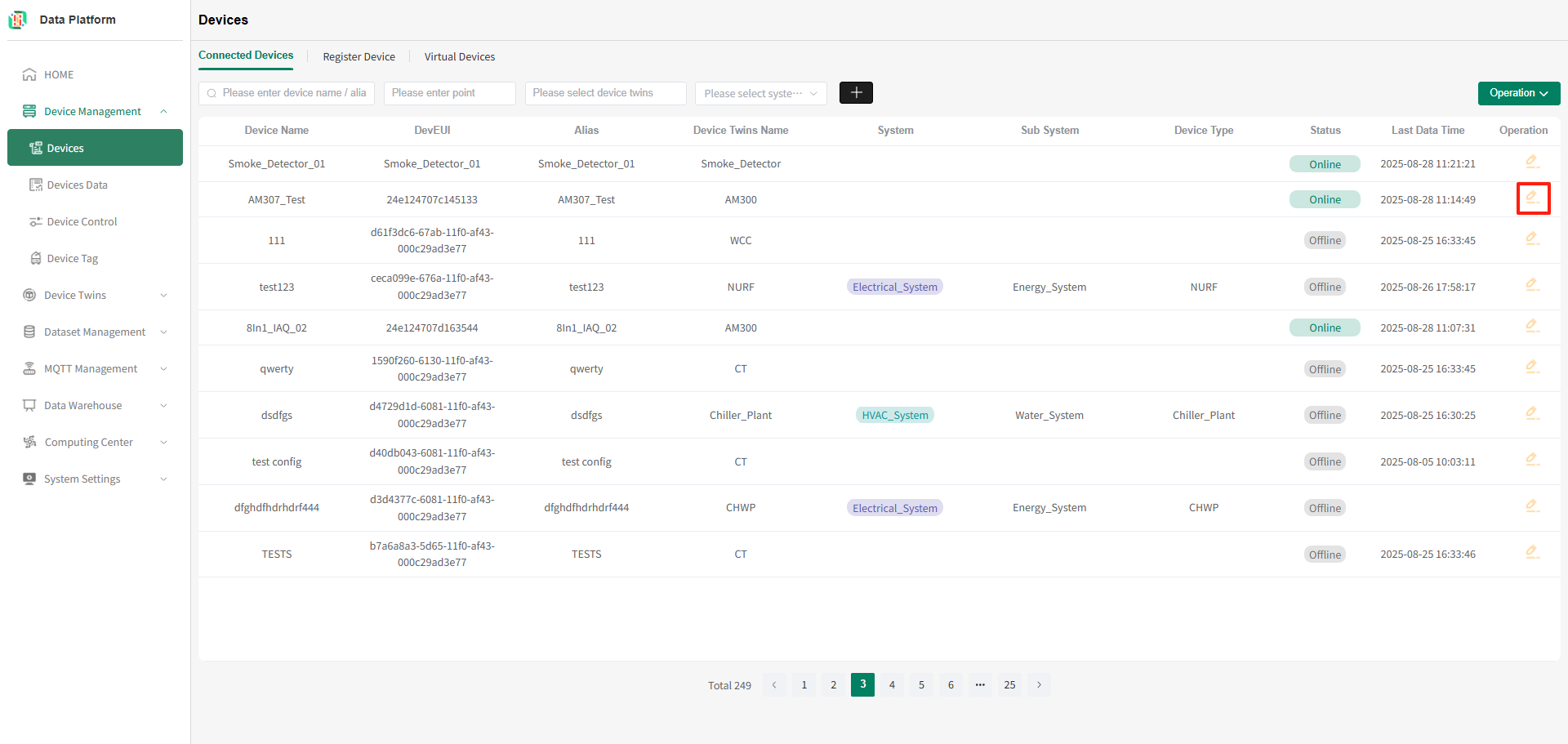

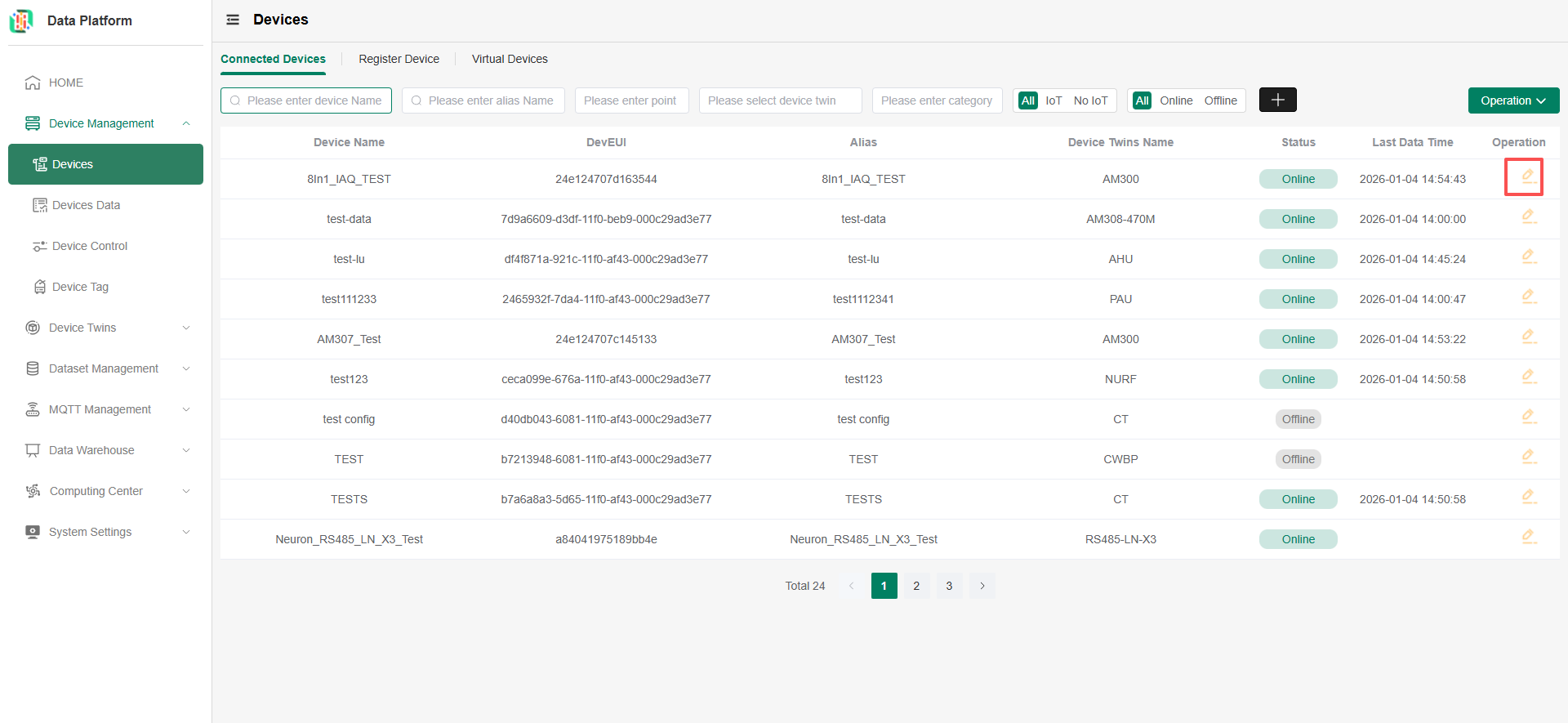

在設備列表頁,選擇需要修改的設備,點擊該設備行右側的 "修改" 按鈕,進入設備詳情頁,如下圖所示: 圖片 設備詳情頁可修改設備基礎信息、添加系統和平台項目標籤、配置設備告警信息、展示設備接入信息、查詢告警歷史數據和時序歷史數據等,如下圖所示: 圖片

修改設備基礎信息

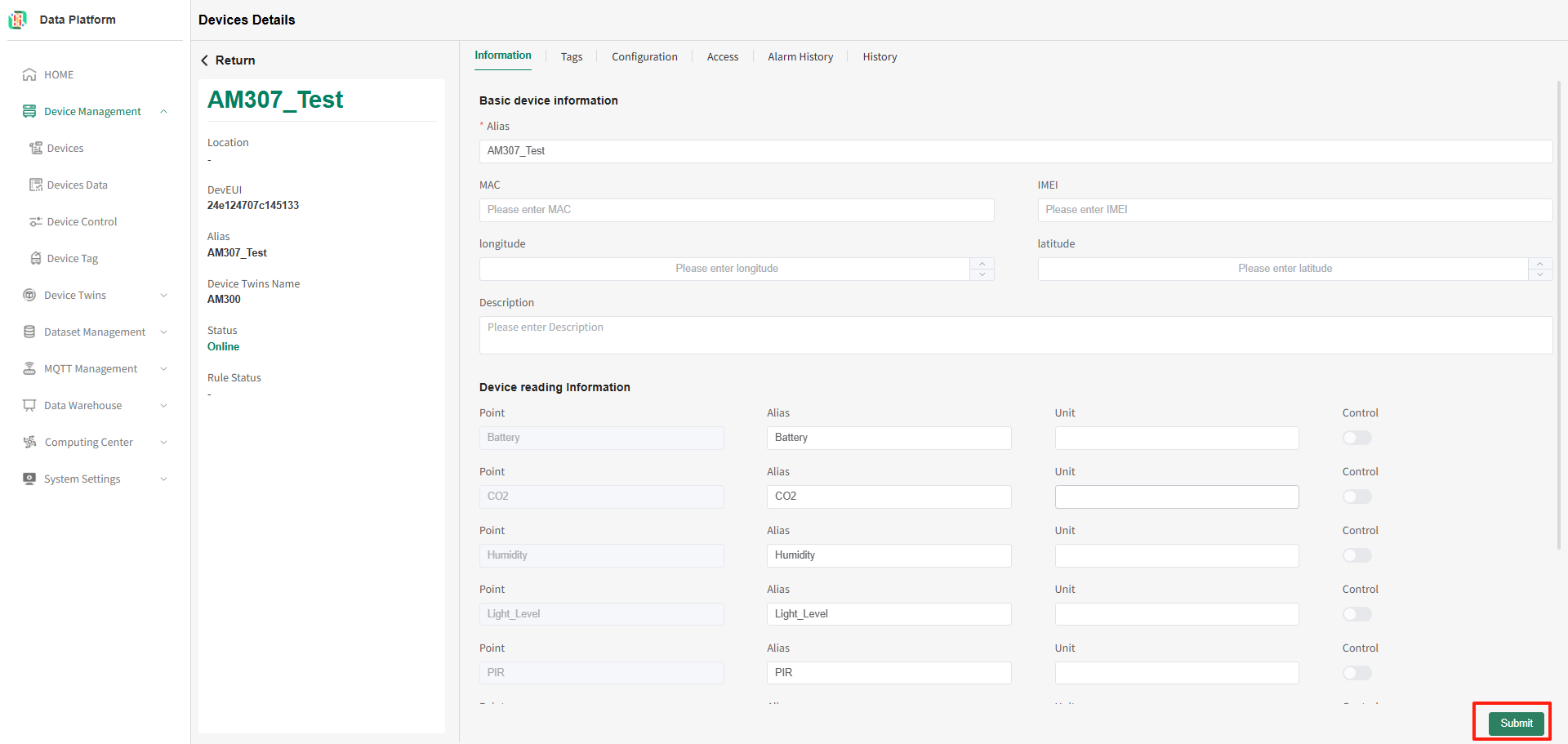

進入設備詳情頁後,默認展示設備基礎信息,如下圖所示:

提示

在設備基礎信息頁,可修改設備別名及其下功能點的別名等。

圖片 如上圖所示,輸入需要修改的信息後,點擊提交即可完成修改。

設備標籤

提示

設備標籤分為平台項目標籤和設備系統標籤兩種。

  • 設備綁定平台項目
    在設備詳情頁,點擊 “Tags” 菜單,進入設備標籤頁,如下圖所示: 圖片
    • 綁定平台項目

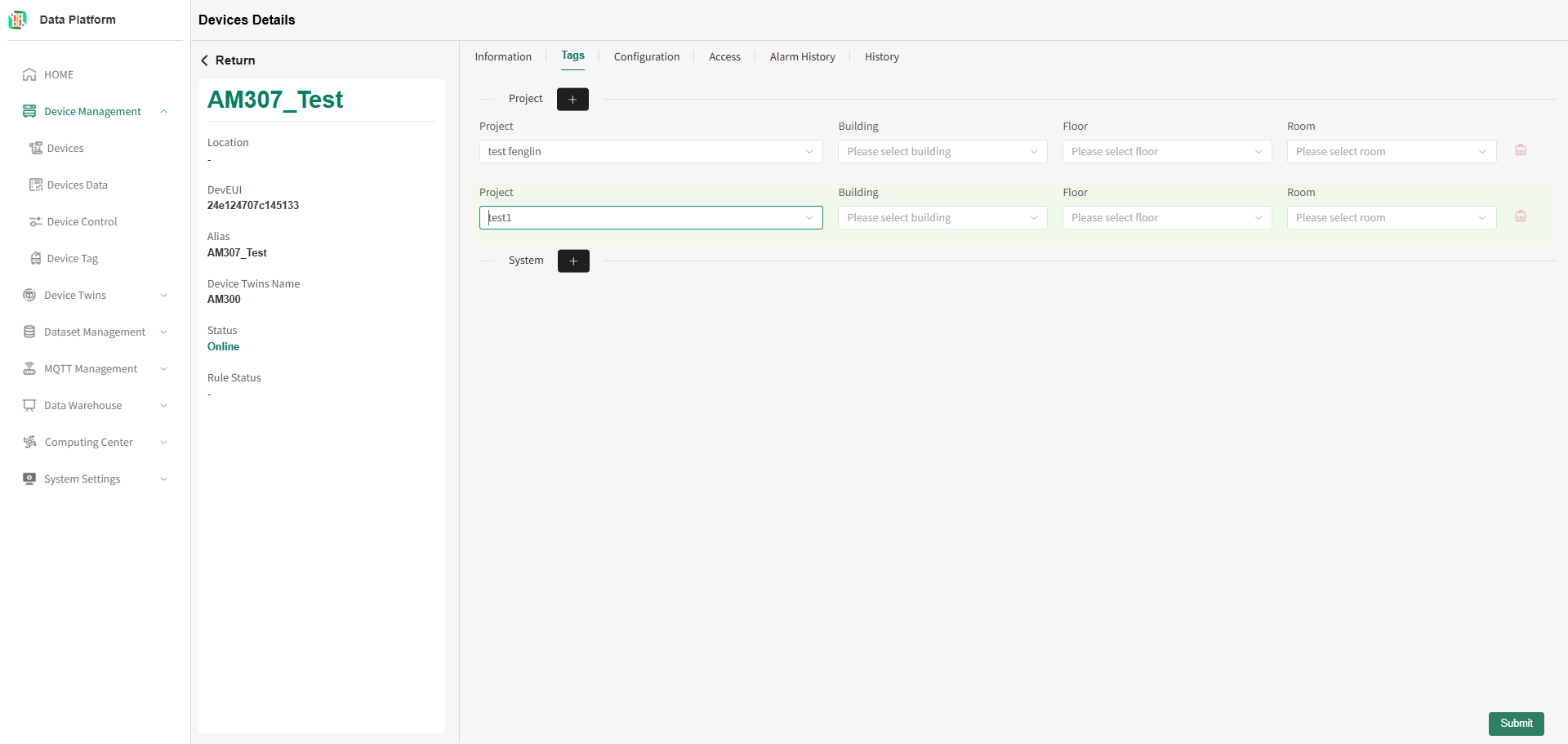

      點擊項目旁的 “+” 按鈕,系統會增加一條平台項目操作行,選擇需要綁定的項目和位置信息,點擊右下角的提交即可完成綁定,如下圖所示: 圖片
    • 解除綁定平台項目

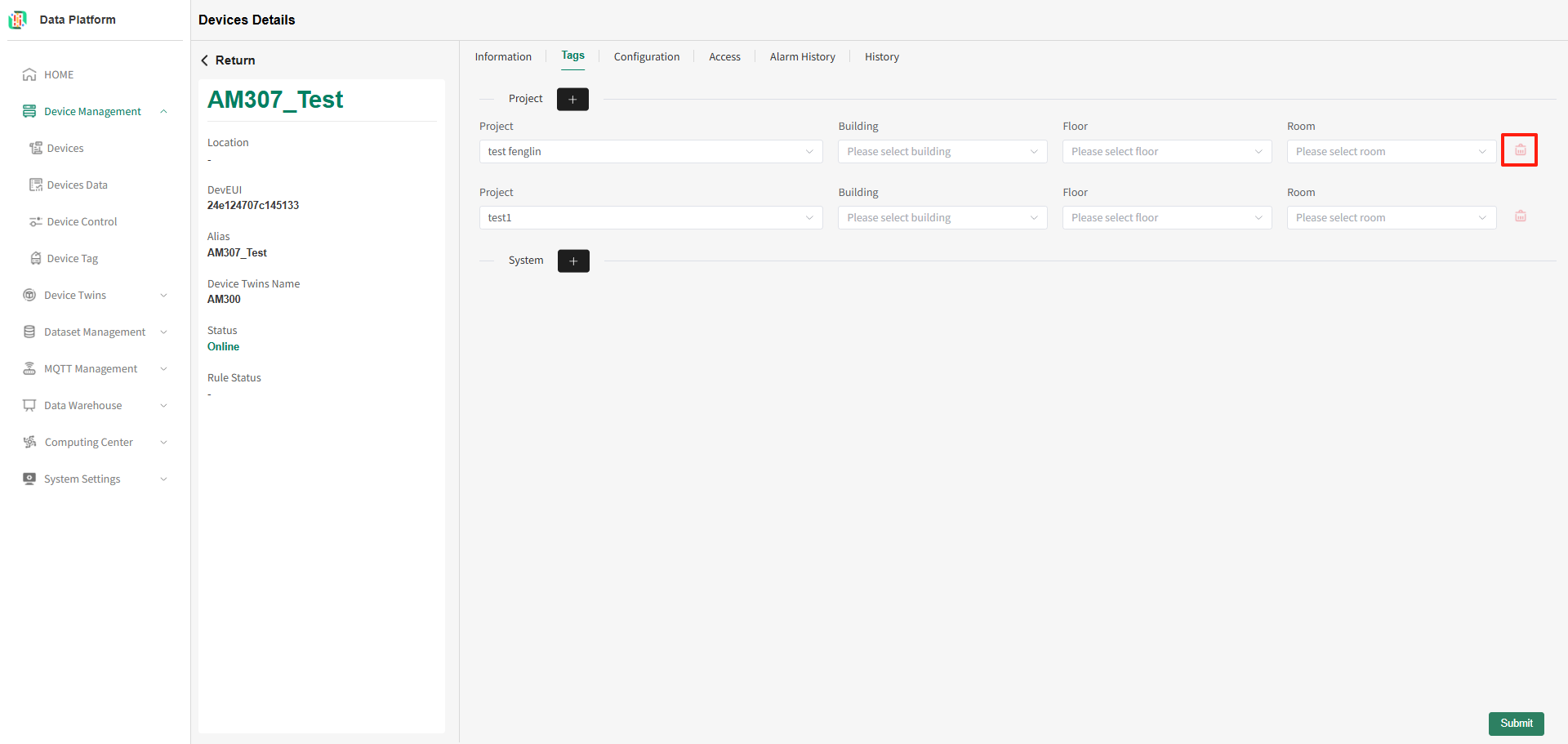

      在設備標籤頁,點擊平台項目行右側的 “刪除” 按鈕,確認後即可解除該設備與當前平台項目的綁定,如下圖所示: 圖片

設備離線告警

提示

設備離線告警支持基礎配置,包括告警通知方式(如郵件、手機短信)和告警接收人配置。配置完成後,相關人員在設備告警時會收到通知。

在設備詳情頁,點擊 “Alarm Configuration” 菜單,進入設備離線告警配置頁,如下圖所示: 圖片

  • 配置告警通知方式
    提示

    默認僅開啟郵件通知,可選擇郵件和手機短信兩種通知方式。

    勾選所需通知方式(可選一種或兩種),如下圖所示: 圖片
  • 配置告警接收人
    提示

    接收人必須是系統註冊用戶,每個設備可配置多個接收人。

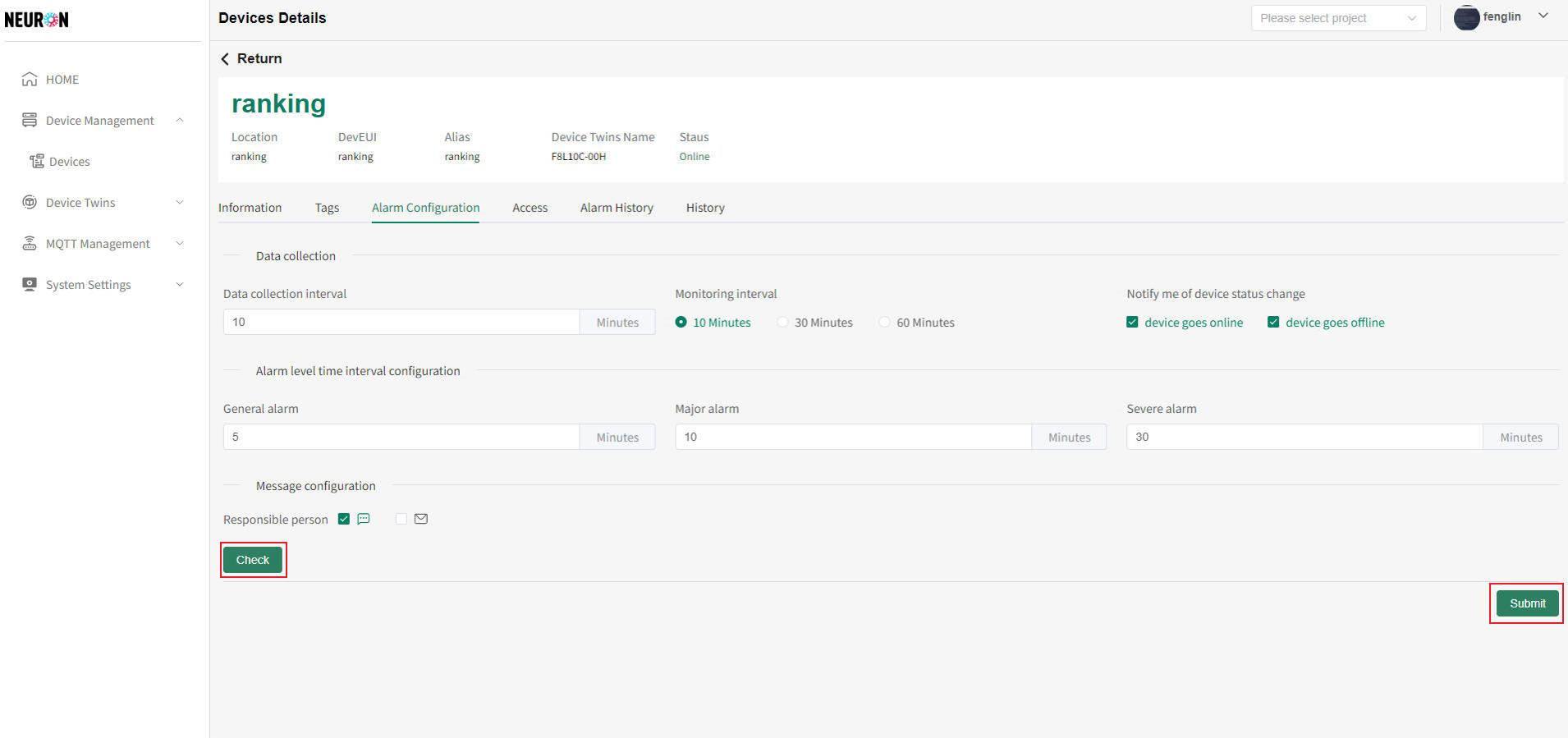

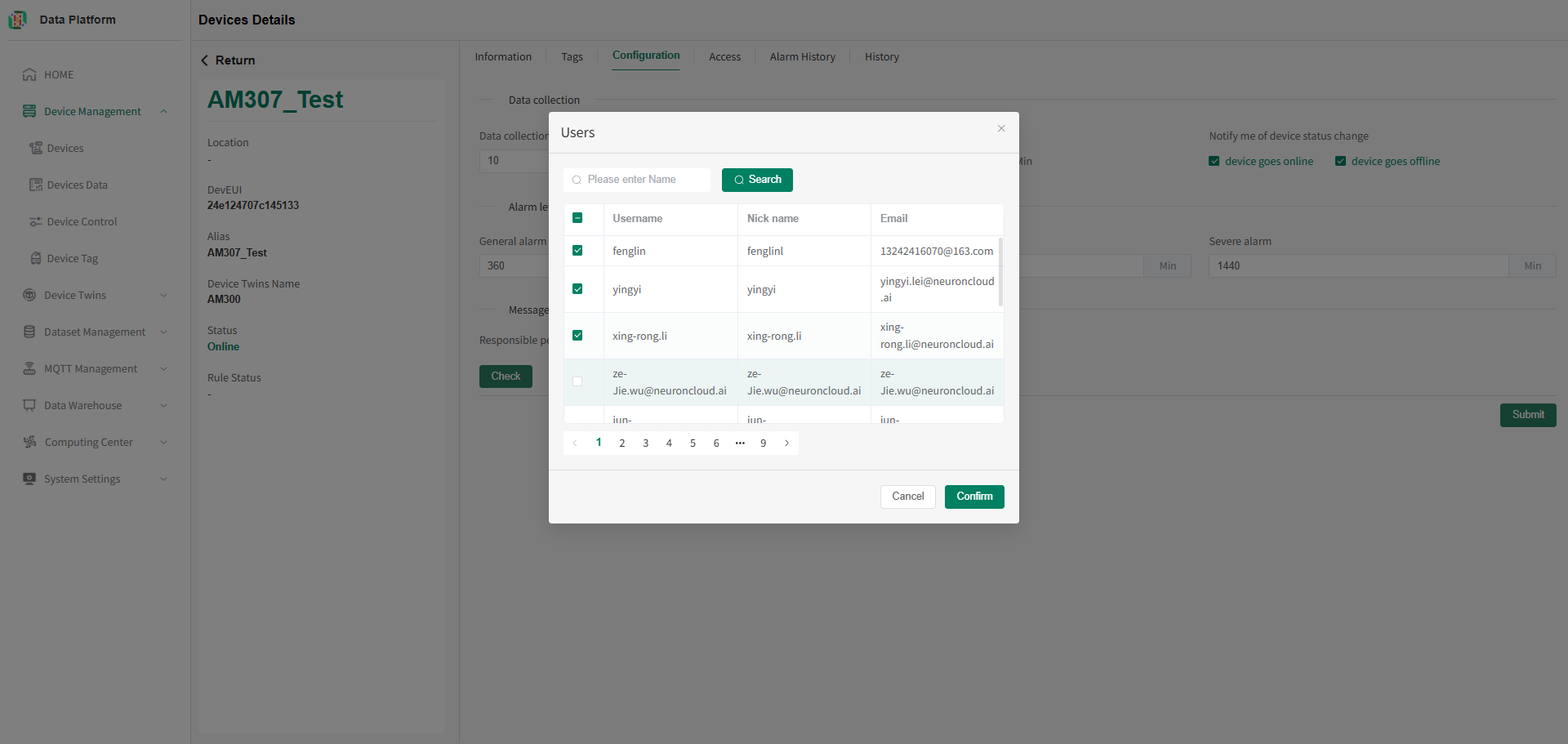

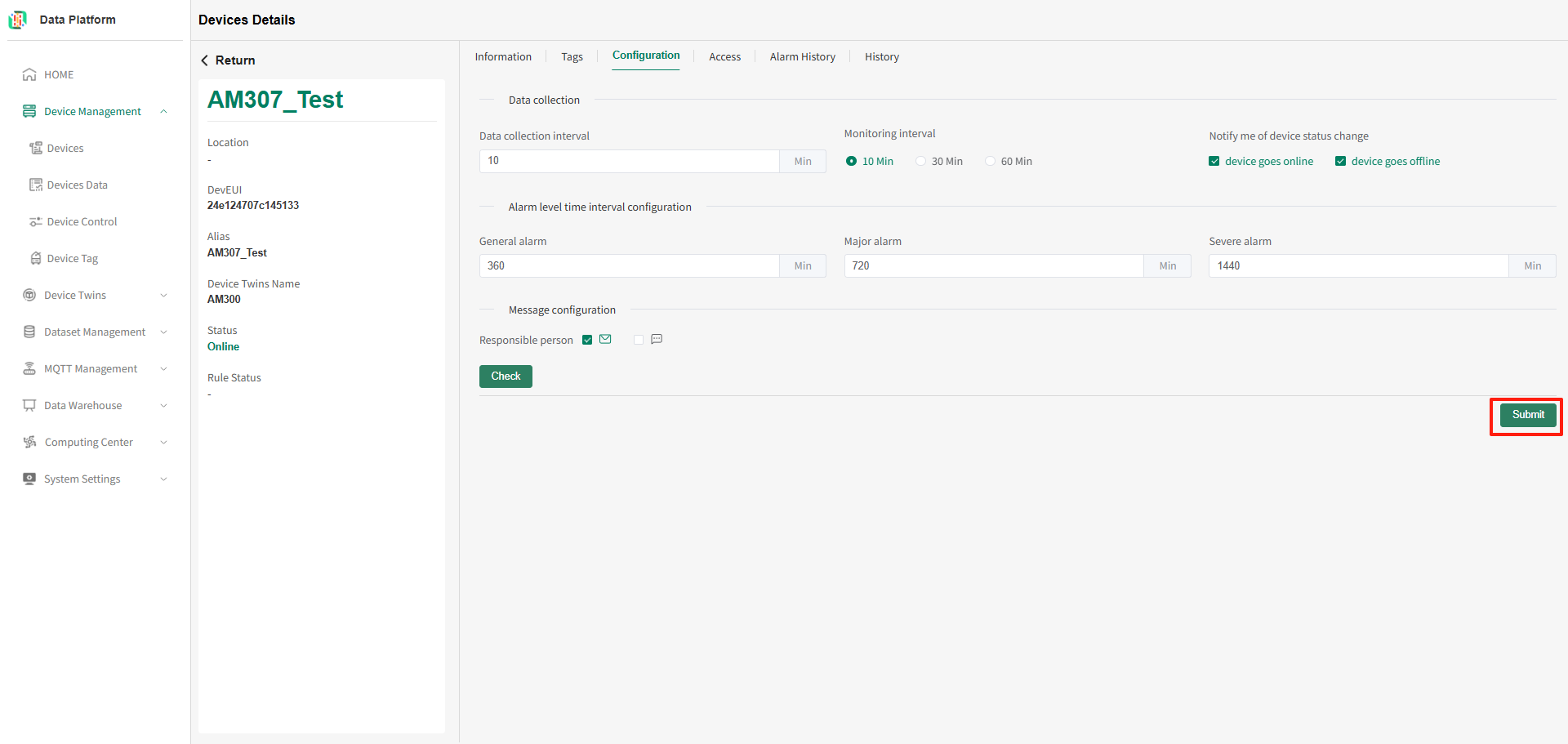

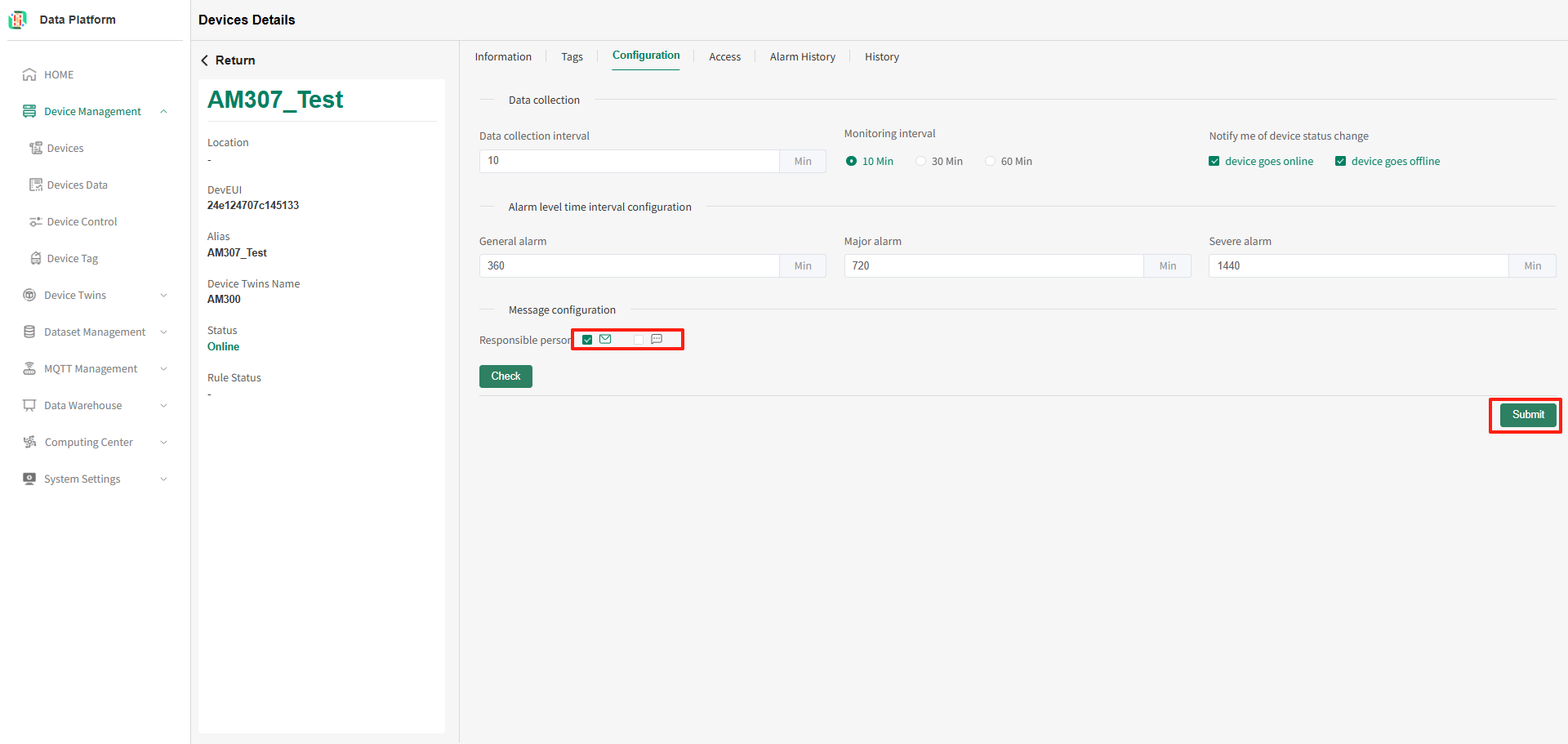

    點擊 “Check” 按鈕,進入人員列表頁,勾選所需接收人,點擊 “Confirm” 按鈕完成配置,如下圖所示: 圖片 點擊提交,完成告警配置,如下圖所示: 圖片

設備接入

提示

設備接入信息為顯示當前設備接入系統的方式(系統支持LoRaWAN、MQTT、OpenAPI三種方式),可以設備異常情況時,進行設備問題排查。

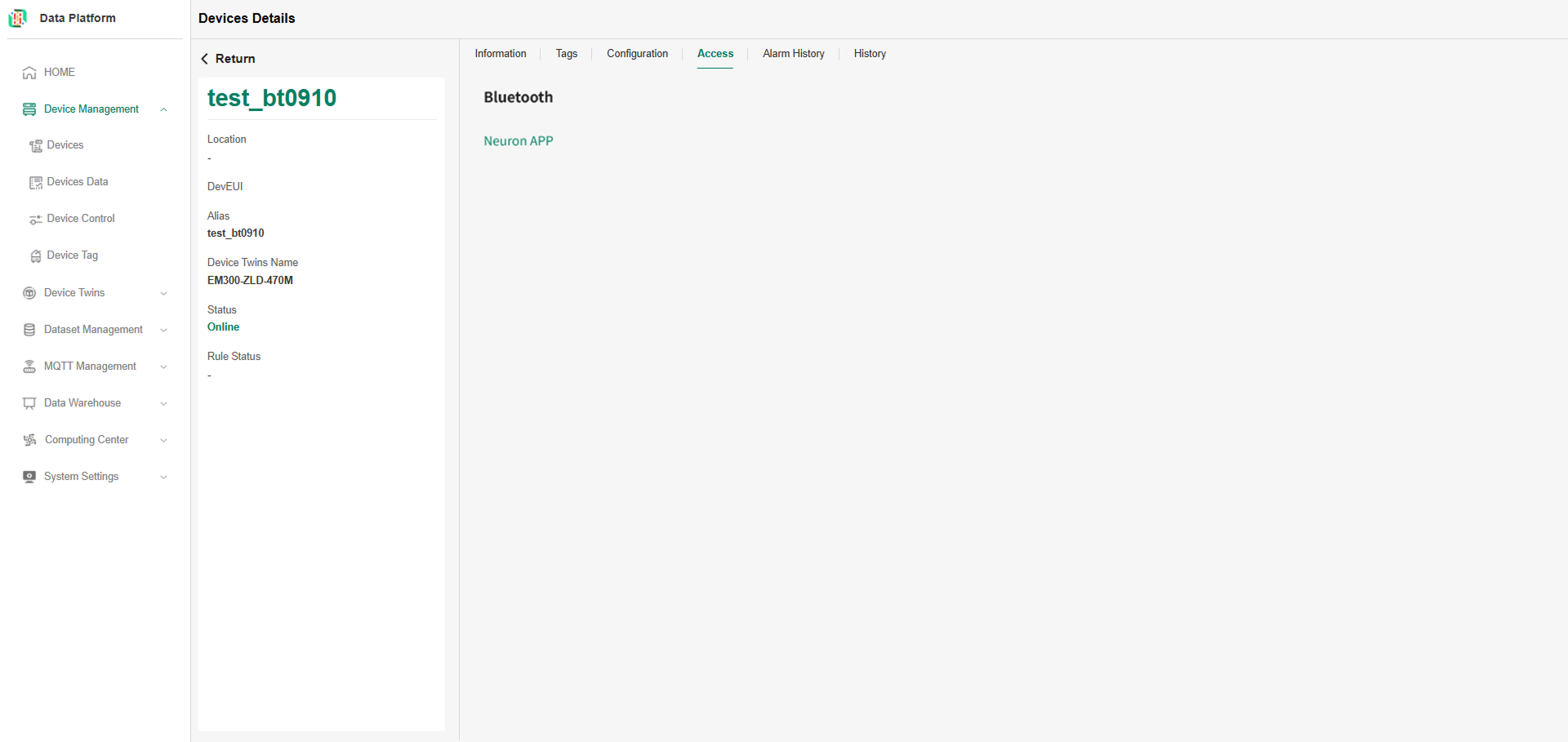

在設備詳情頁,點擊“Access”菜單,進入設備接入頁,如下圖 圖片

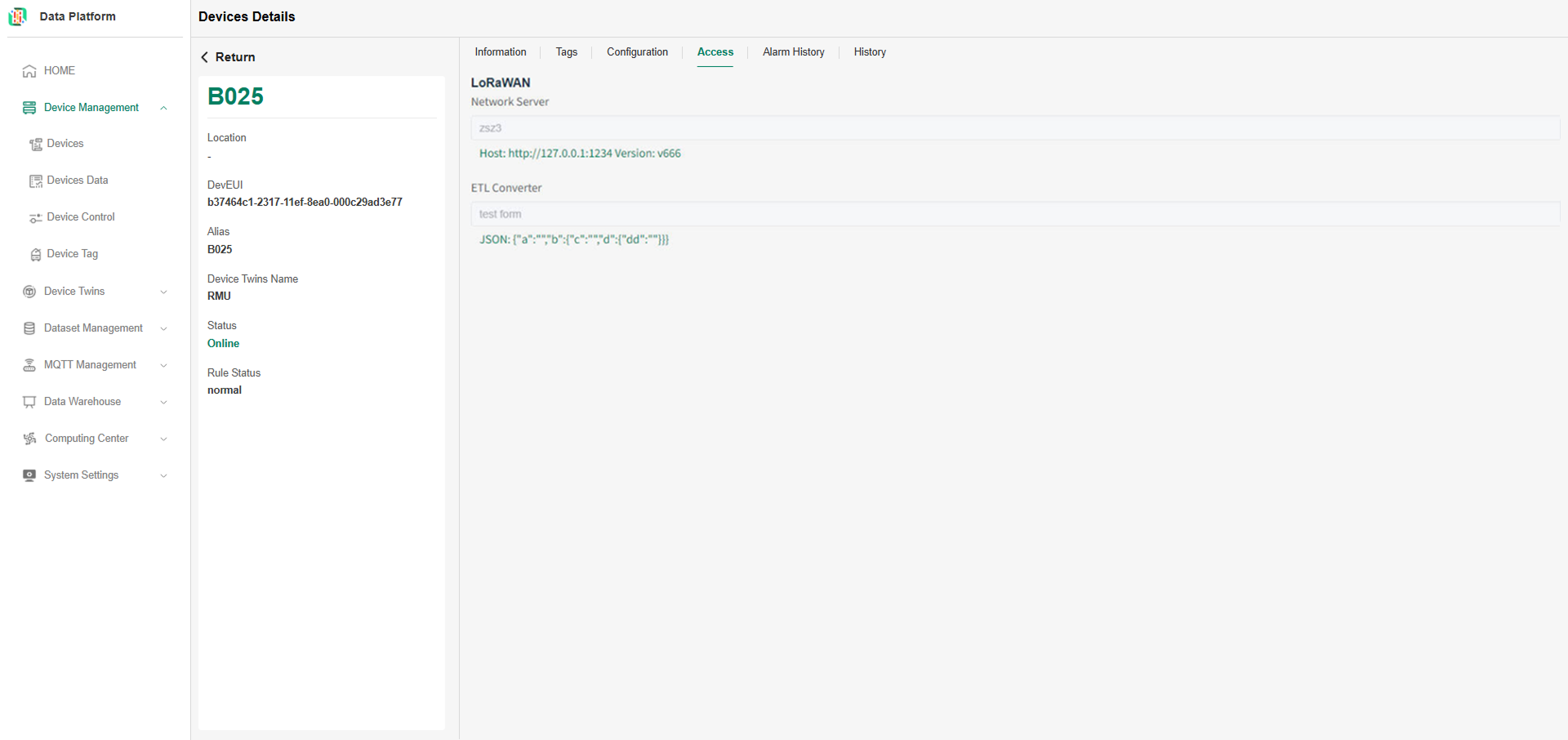

  • LoRaWAN接入信息
    提示

    LoRaWAN為IoT設備常用的接入方式,系統支持標準的ChirpStackV3或V4的格式,也支持自定義的數據格式,在本頁可查看該設備發送的哪個MQTT伺服器,哪個主題,使用的什麼數據格式進行推送的等。

    圖片

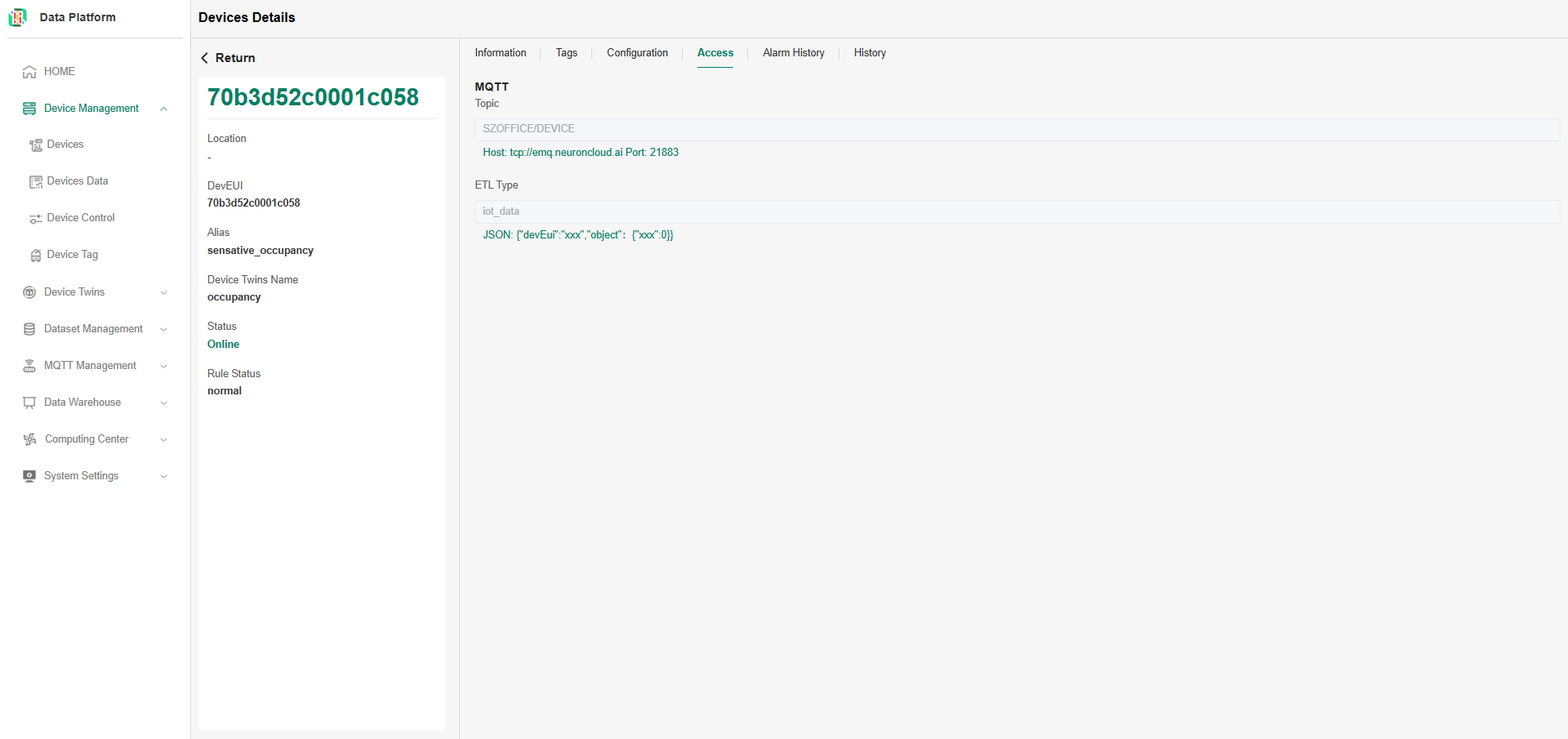

  • MQTT接入信息
    提示

    MQTT方式可接入IoT和非IoT的設備,在本頁可查看該設備發送的哪個MQTT伺服器,哪個主題,使用的什麼數據格式進行推送的等。

    圖片

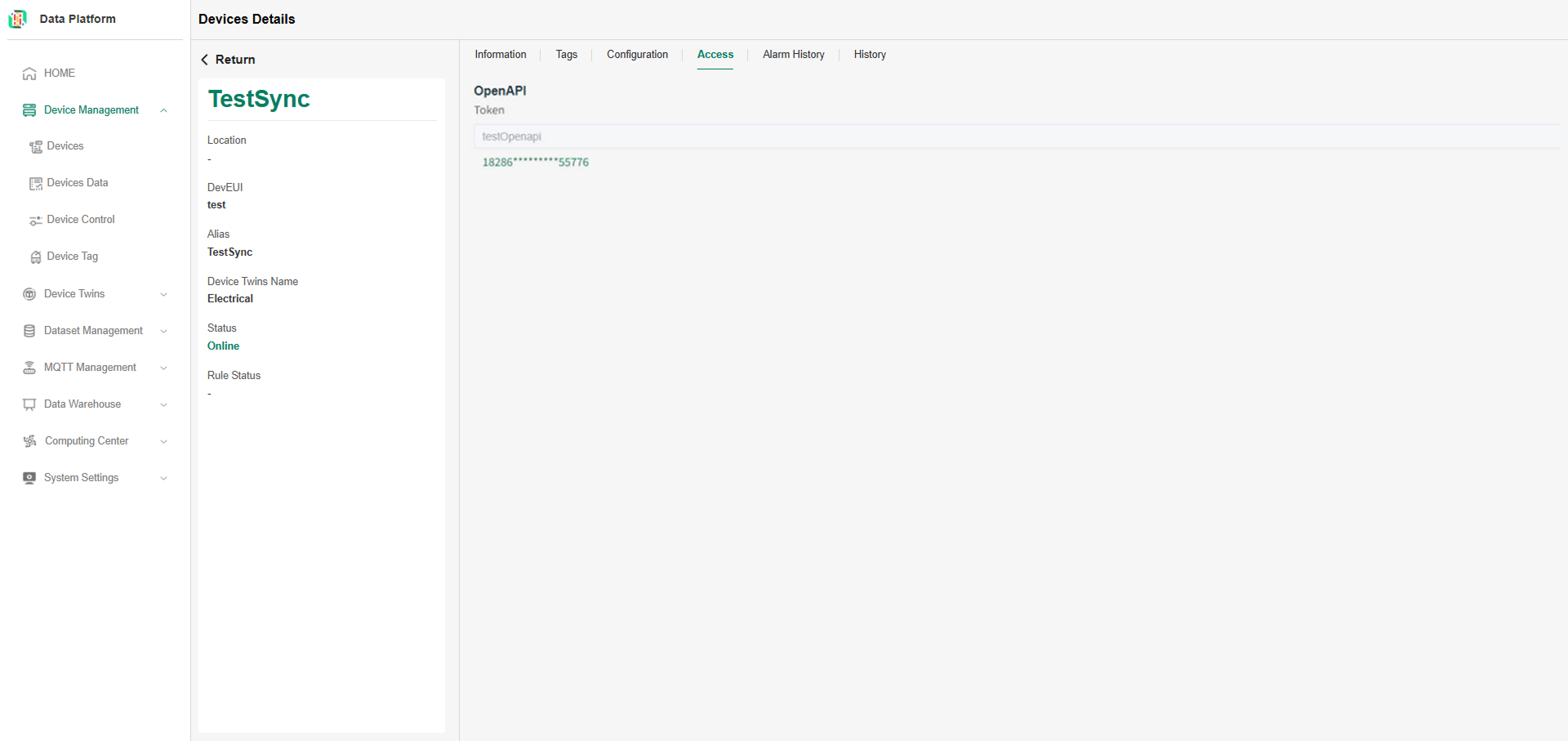

  • OpenAPI接入信息
    提示

    OpenAPI方式可接入IoT和非IoT的設備,在本頁可查看該設備使用哪個令牌進行設備數據的推送等。

    圖片

設備告警歷史

提示

設備告警歷史可查看該設備所有告警的消息,以及消息發送情況等。

  • 查看消息列表
    在設備詳情頁,點擊菜單欄的“Alarm History”菜單,進入設備告警歷史頁,如下圖 圖片
  • 查看消息發送詳情

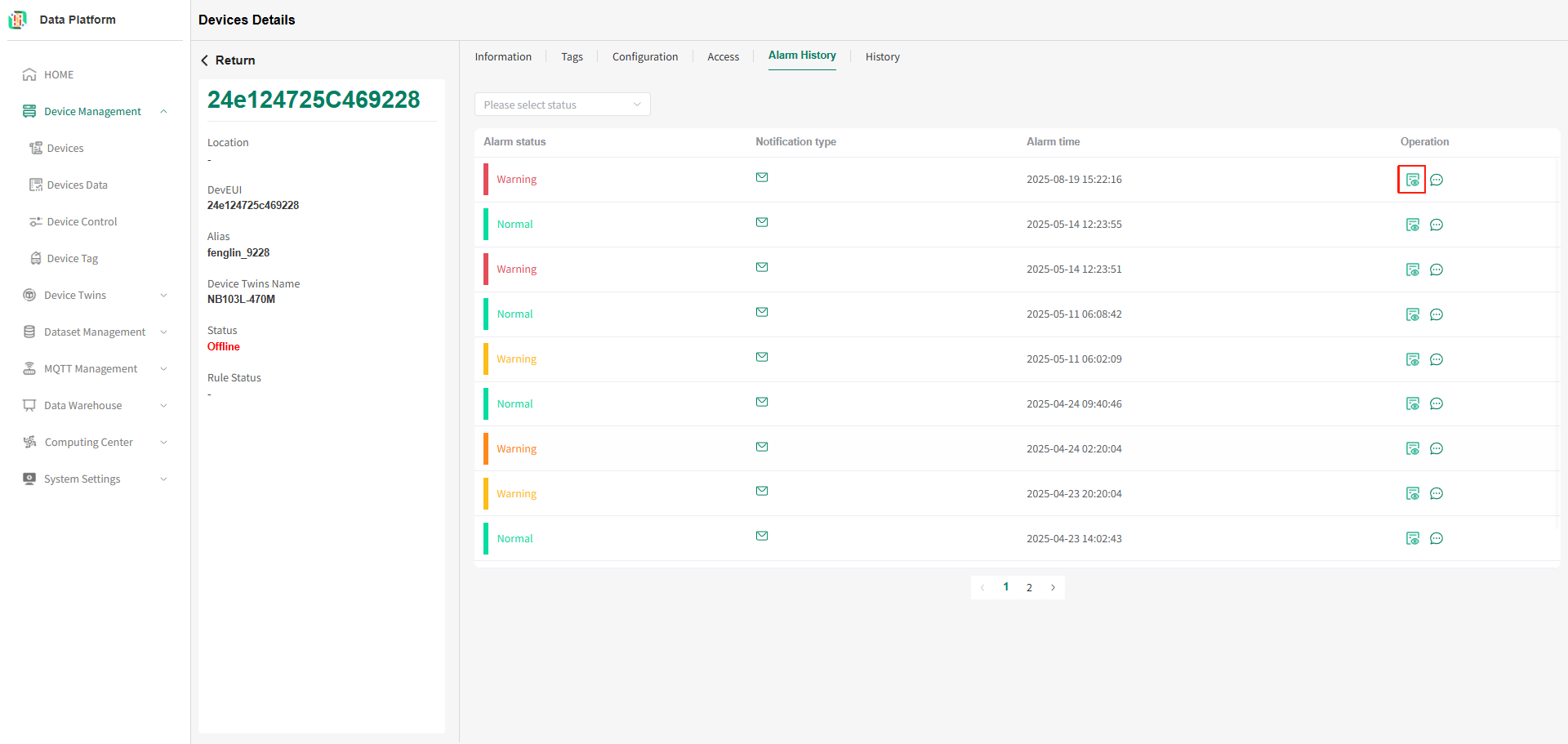

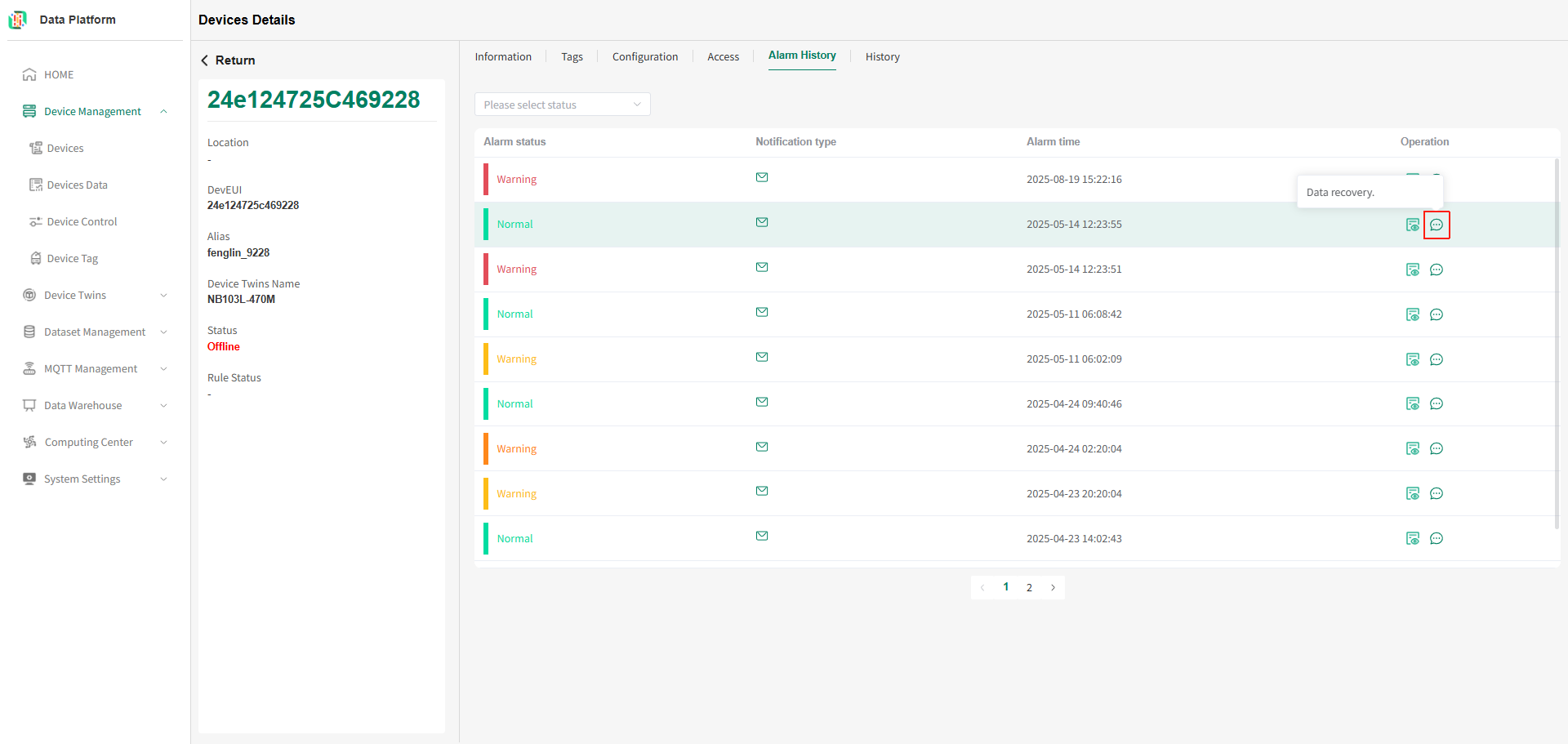

    在設備詳情告警歷史頁,點擊需要查看的告警行右側“詳情”按鈕,如下圖 圖片 在設備詳情告警歷史頁,將鼠標移至消息圖標上,可查看當前告警消息內容,如下圖 圖片
    提示

    設備告警歷史詳情分為郵件發送詳情和手機短信發送詳情兩種,默認為郵件發送詳情。

    • 郵件發送列表

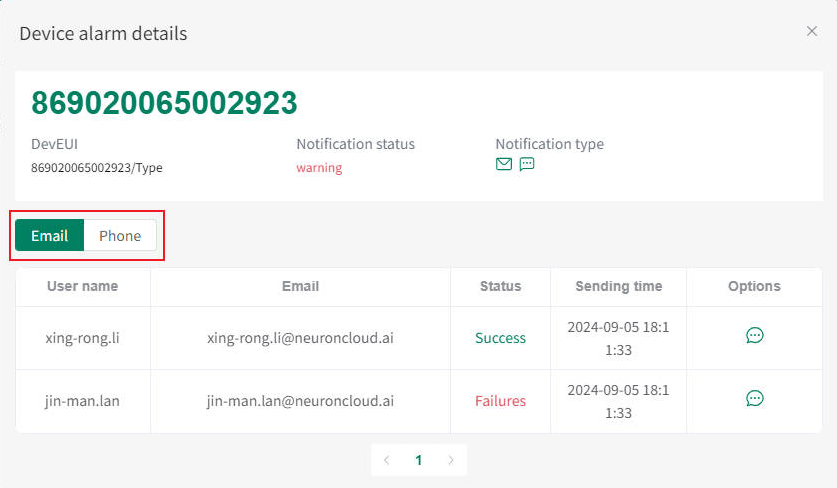

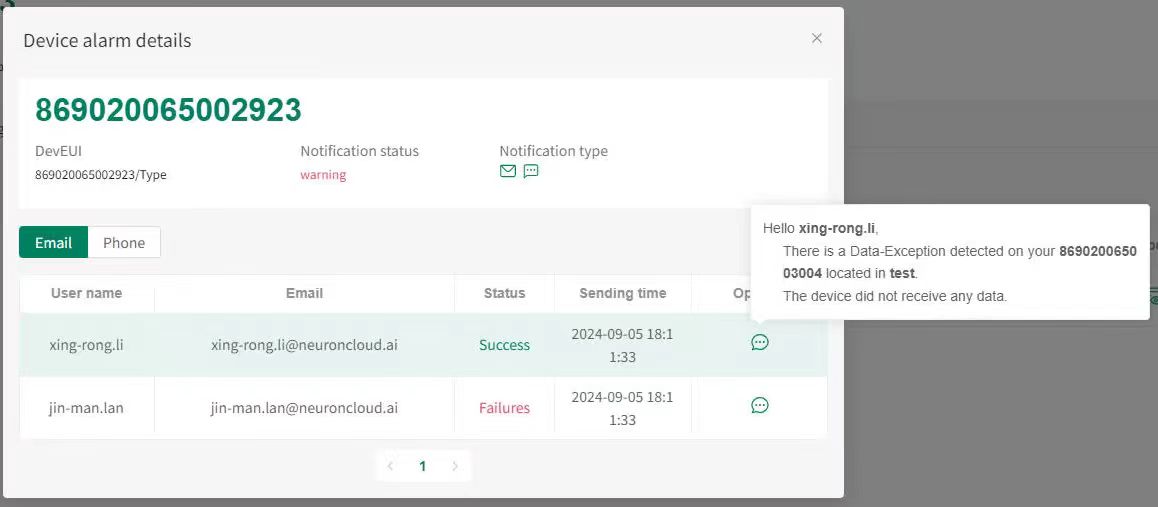

      設備告警歷史詳情可查看該設備告警時發送的人员和時間信息,如下圖 圖片 如上圖所示,鼠標移到消息圖標上,可查看發送的信息,如下圖 圖片
    • 手機短信發送列表
      設備告警歷史詳情頁,點擊手機可切換手機短信發送的查看,鼠標移到消息圖標上,可查看發送的信息,如下圖 圖片

設備時序數據

提示

設備時序數據可查看該設備下所有數字和字符串類型的時序數據。

  • 數字型時序數據查看
    在設備詳情頁,點擊“History”菜單,進入設備時序數據查看頁,如下圖 圖片
    提示

    在設備時序數字類查詢頁,可進行單個功能點時間範圍的數據查詢。

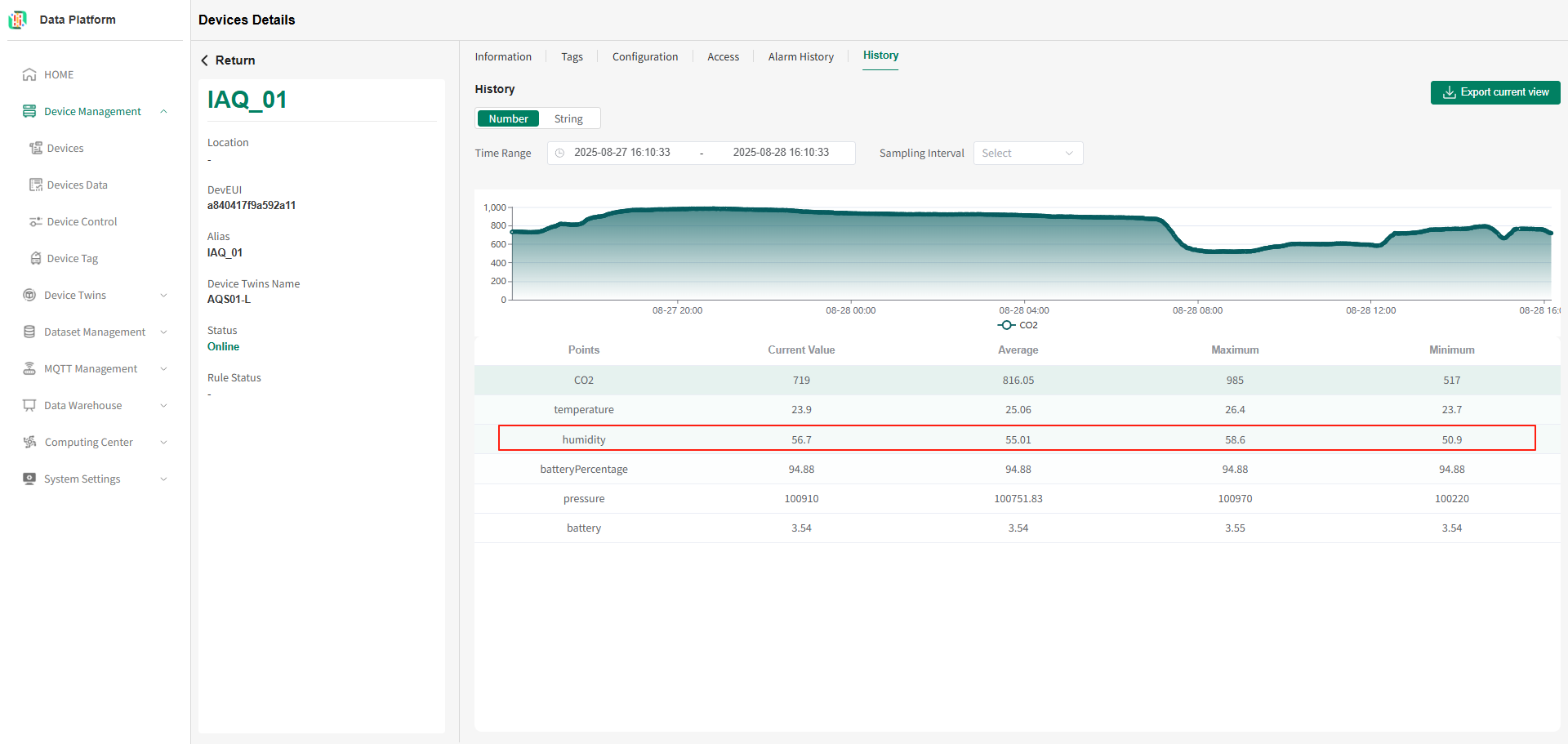

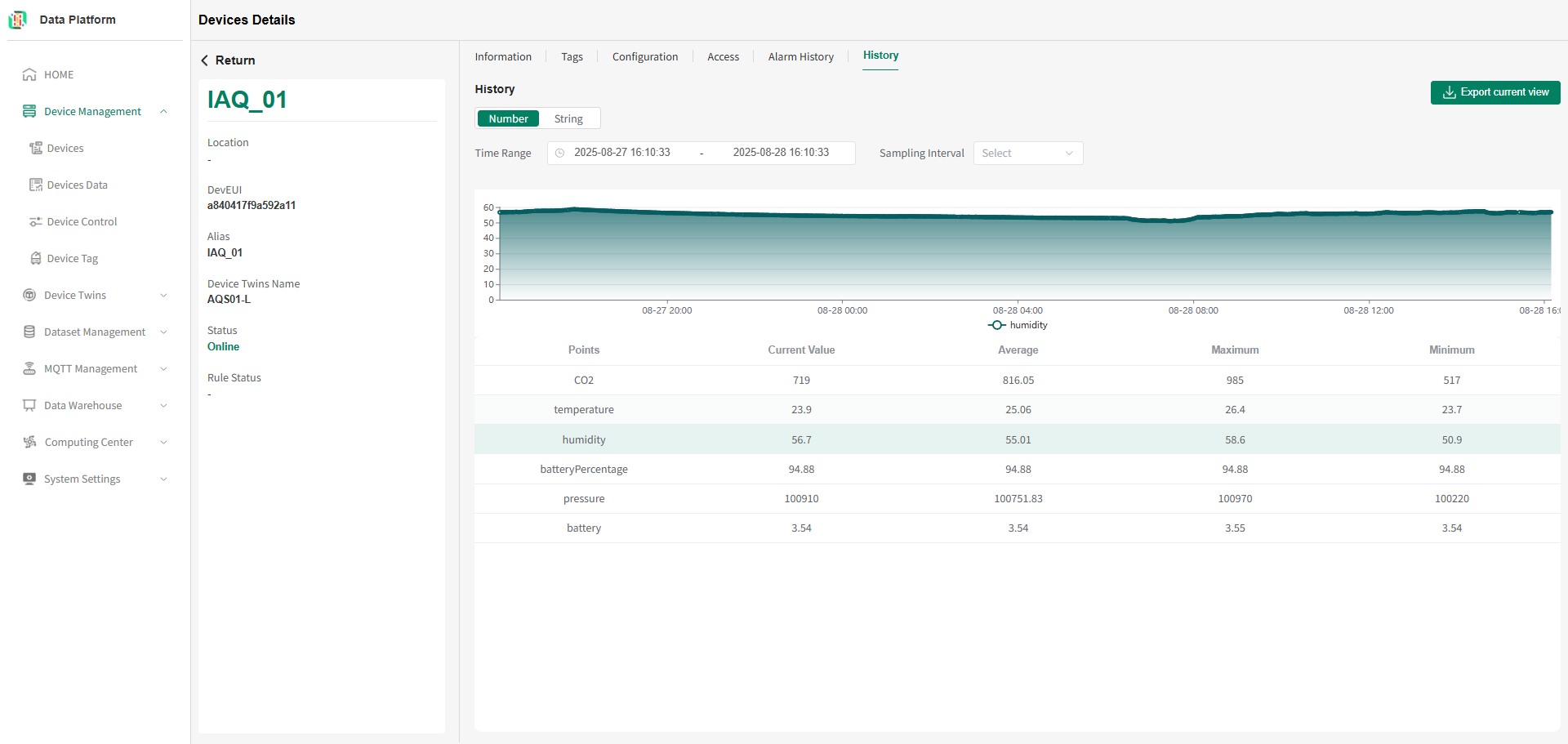

    如下圖所示,點擊下方的設備“Function type”表格的單行,如下圖 圖片 系統將切換到對應的Function type數據的展示,如下圖 圖片
  • 字符型時序數據查看

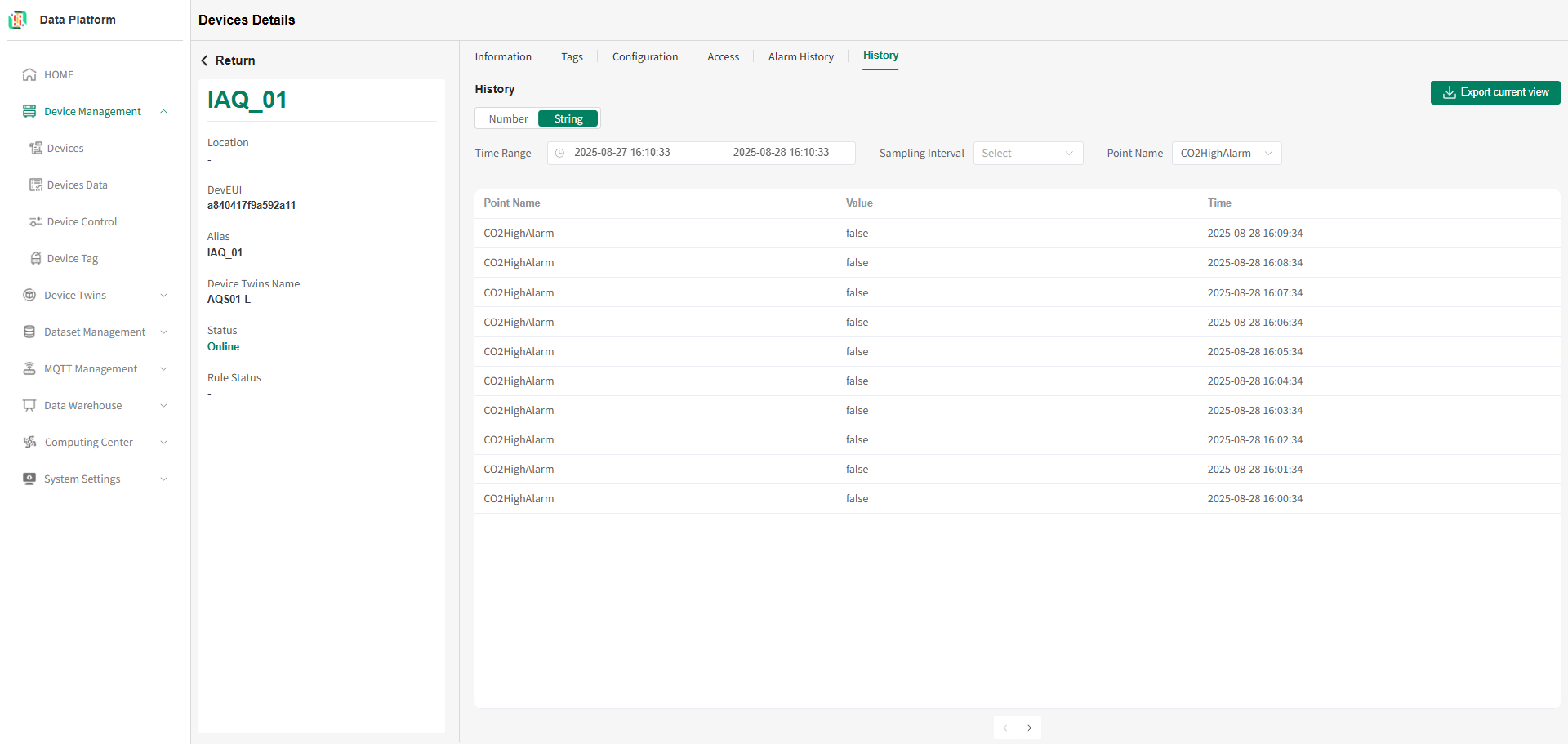

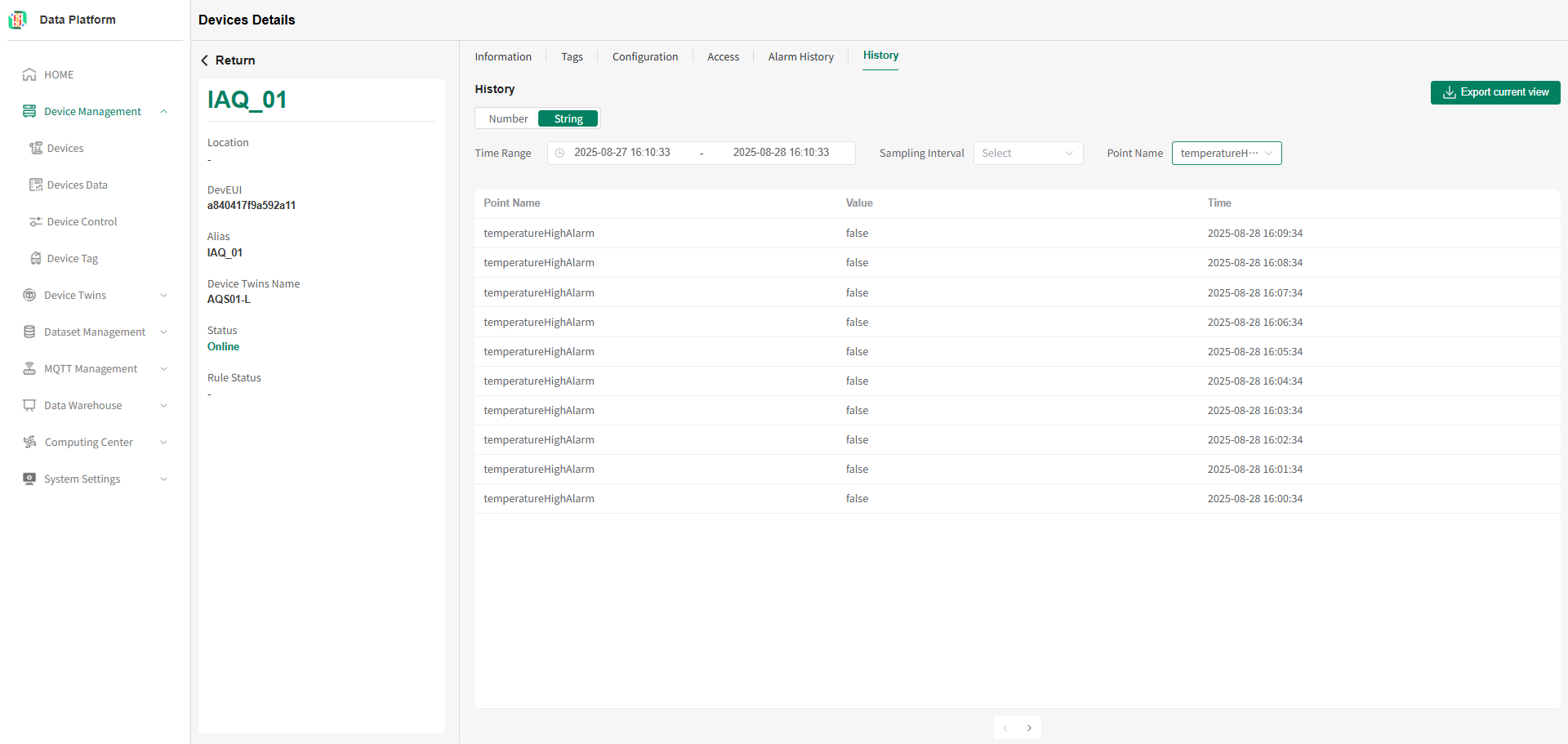

    在設備詳情頁,點擊“History”菜單,進入設備時序數據查看頁,如下圖 圖片 如上圖所示,切換類型為字符型,可查詢該設備下所有字符型時序數據查詢,如下圖 圖片
    提示

    在設備時序字符串類查詢頁,可進行單個功能點時間範圍的數據查詢。

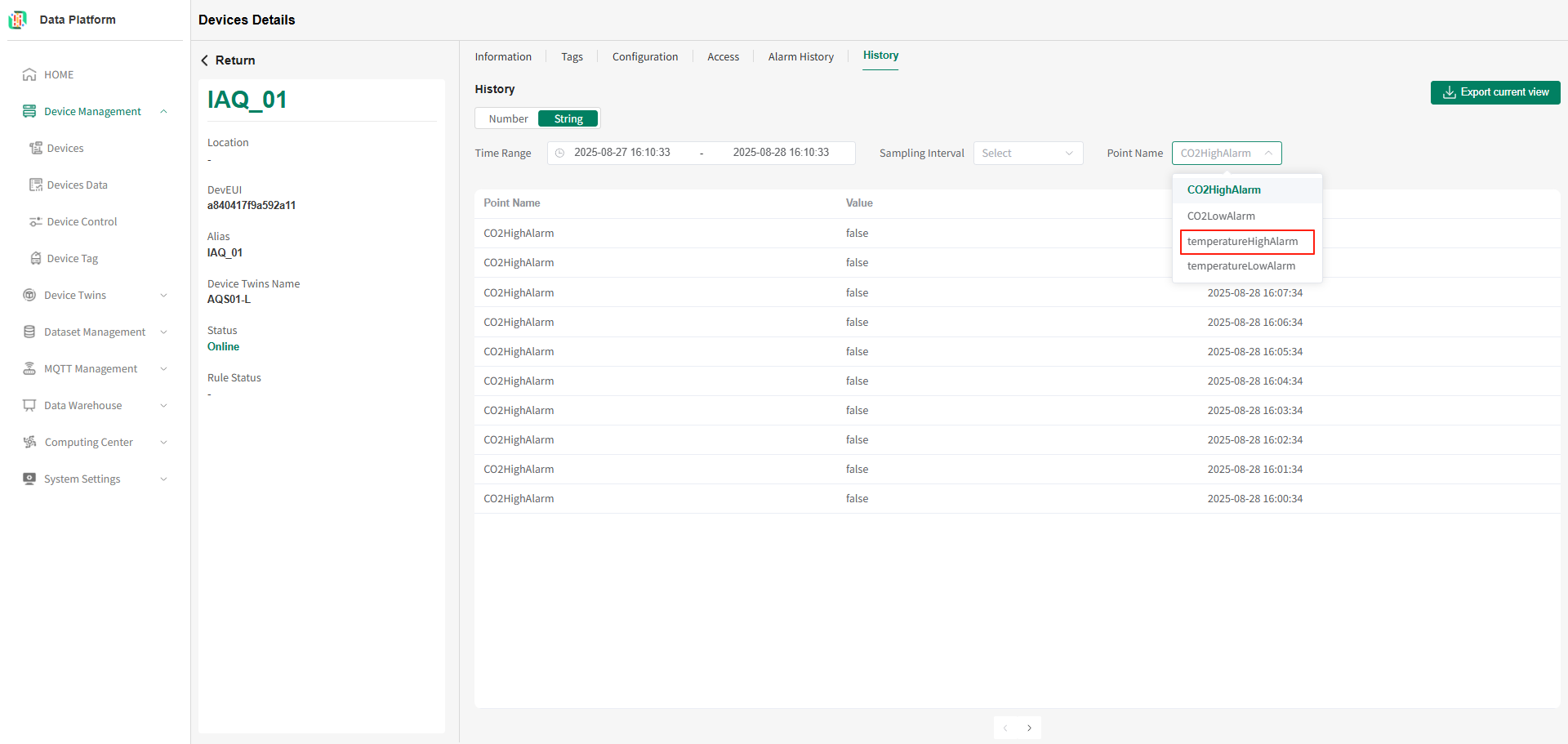

    如下圖所示,勾選需要查看的設備Function type,可查看多個功能點數據,如下圖 圖片 如上圖所示,選擇不同的Function type值,切換下面表格展示的數據,如下圖 圖片

刪除設備

提示

接入成功的設備,如果物模型標記錯誤,設備名稱錄入錯誤等,即可刪除該設備重新接入。系統支持3種方式的設備刪除【IoT設備、非IoT設備、API方式接入設備】,設備刪除操作如下

IoT設備刪除

  • 進入設備註冊頁
    設備管理頁進入操作詳見設備管理

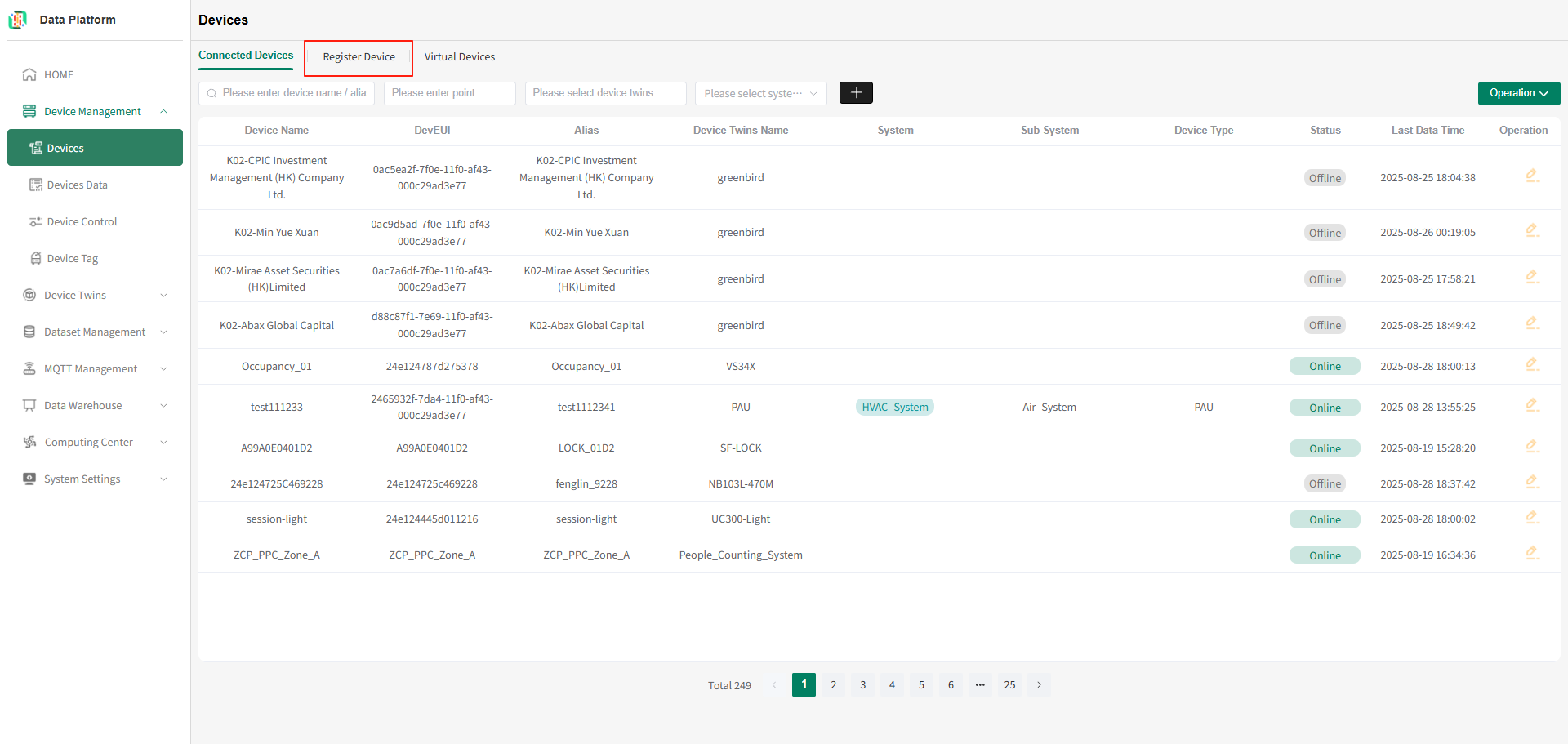

    在設備管理頁,點擊“Device Registration”按鈕,如下圖所示 圖片
    提示

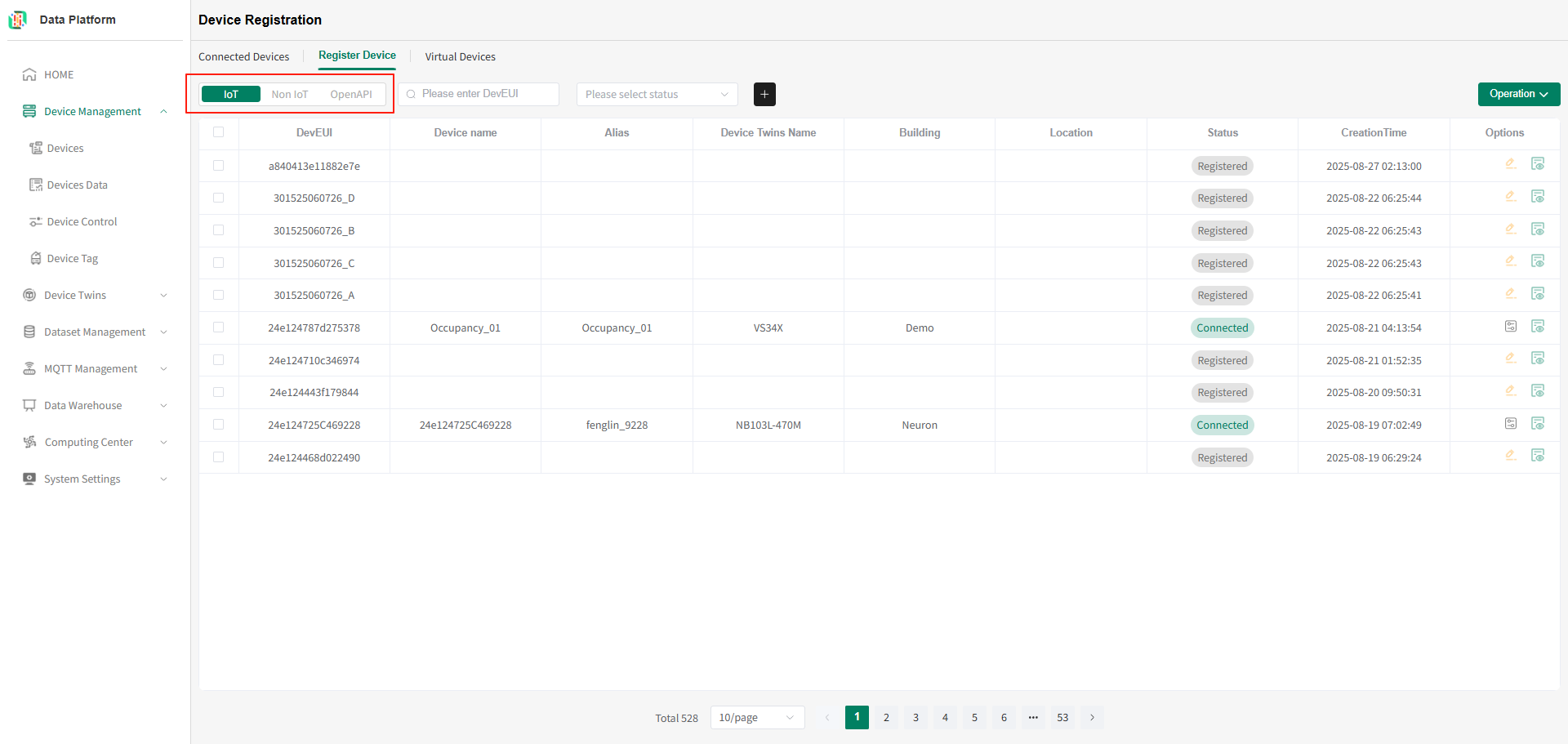

    設備註冊頁有三種註冊的設備,默認為IoT類型的設備,IoT類型的設備支持設備名稱和設備接入狀態查詢,如下圖

    圖片
  • 設備刪除
    提示

    設備刪除支持所有設備刪除和勾選設備刪除兩種。

    圖片
    • 刪除勾選設備

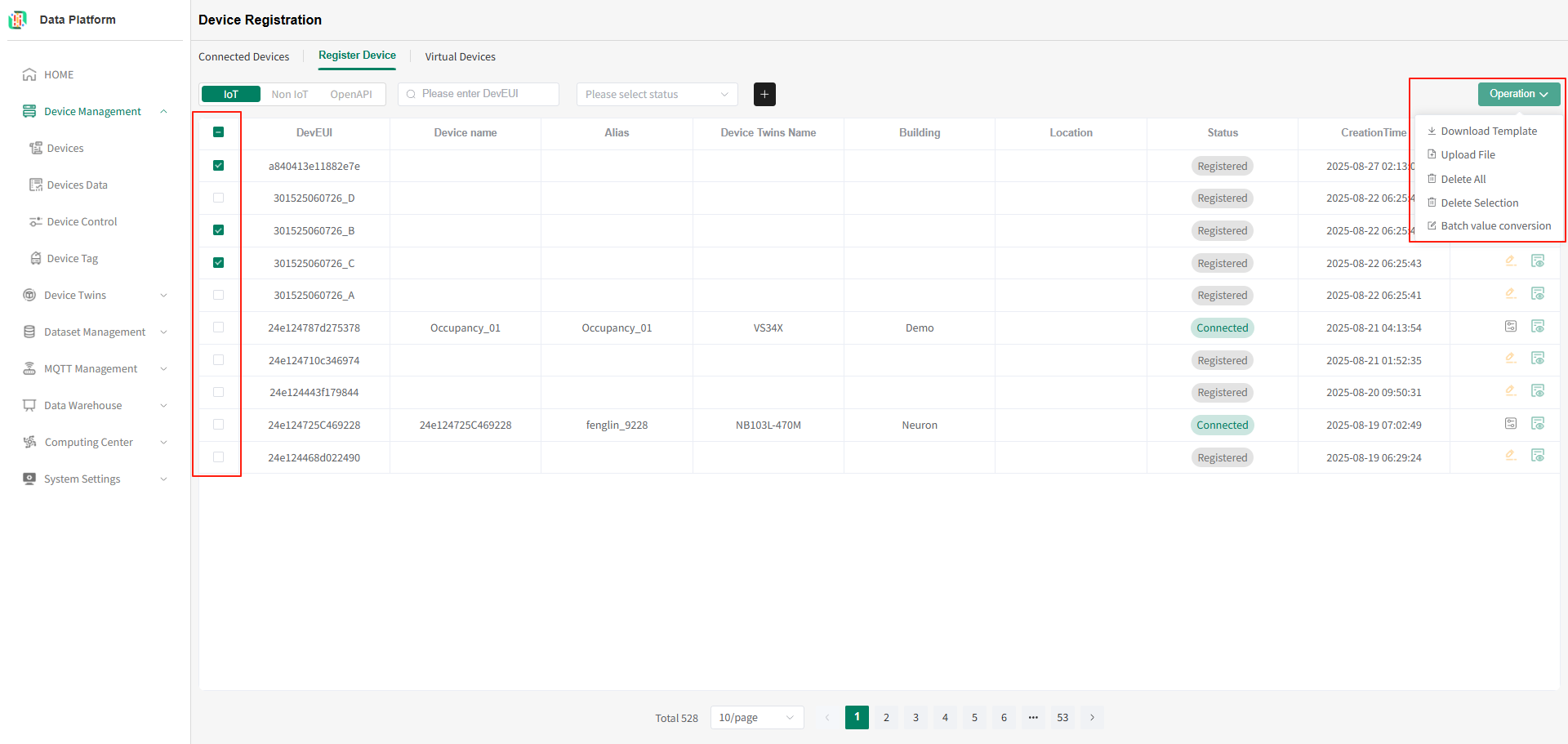

      如上圖所示,勾選需要刪除的設備,點擊右側菜單欄,選擇“Delete Selection”,待用戶確認後,可刪除選中的設備。
    • 刪除所有設備 如上圖所示,點擊右側菜單欄,選擇“Delete All”,待用戶確認後,即可刪除當前所有類型為IoT的設備。

非IoT設備刪除

  • 進入設備註冊頁
    設備管理頁進入操作詳見設備管理
    在設備管理頁,點擊“Device Registration”按鈕,如下圖所示 圖片
    提示

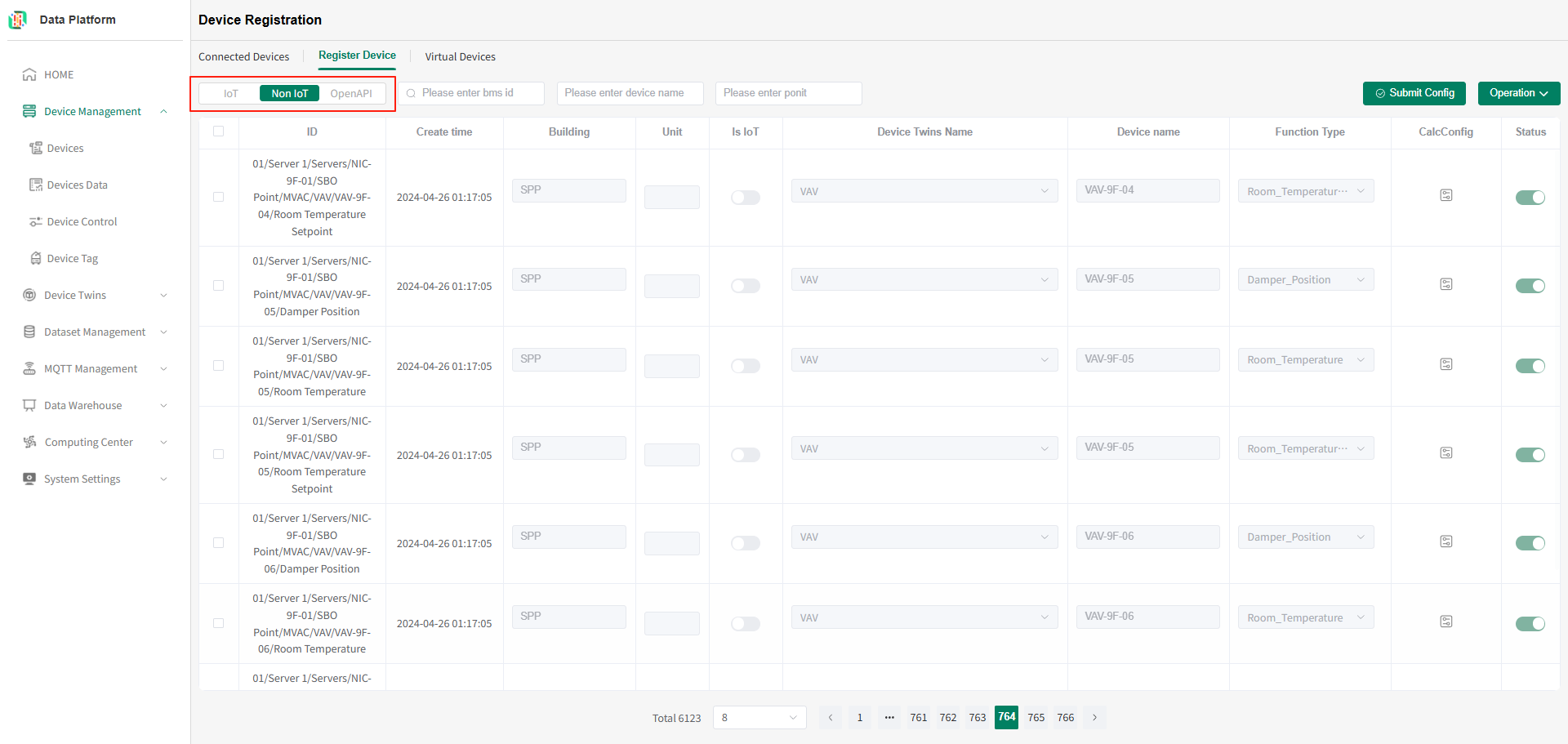

    設備註冊頁有三種註冊的設備,默認為IoT類型的設備,本模塊需要切換非IoT類型,如下圖

    圖片
  • 設備刪除
    提示

    設備刪除支持所有設備刪除和勾選設備刪除兩種。

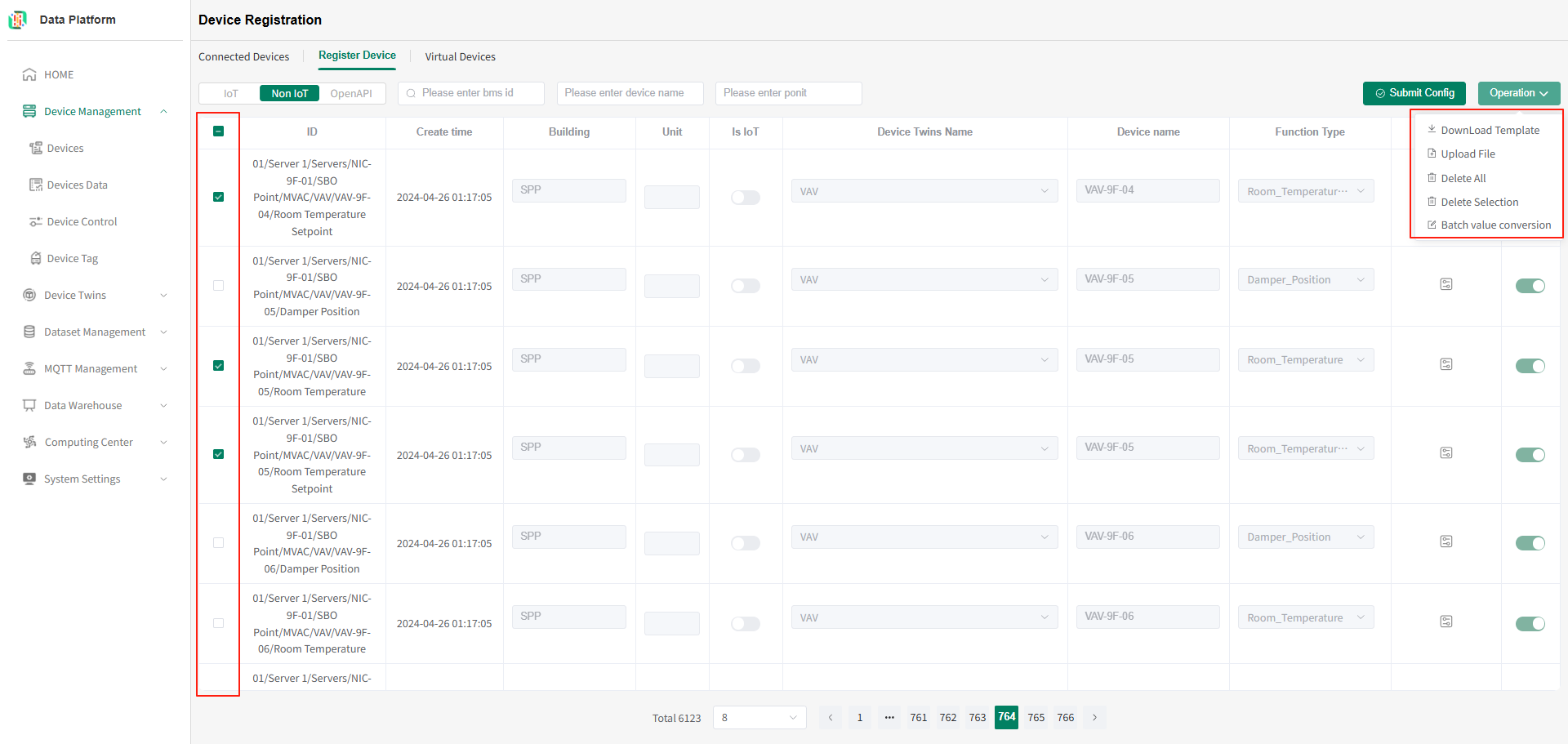

    圖片
    • 刪除勾選設備
      如上圖所示,勾選需要刪除的設備,點擊右側菜單欄,選擇“Delete Selection”,待用戶確認後,可刪除選中的設備。
    • 刪除所有設備 如上圖所示,點擊右側菜單欄,選擇“Delete All”,待用戶確認後,即可刪除當前所有類型為非IoT的設備。

API方式接入設備刪除

  • 進入設備註冊頁
    設備管理頁進入操作詳見設備管理
    在設備管理頁,點擊“Device Registration”按鈕,如下圖所示 圖片
    提示

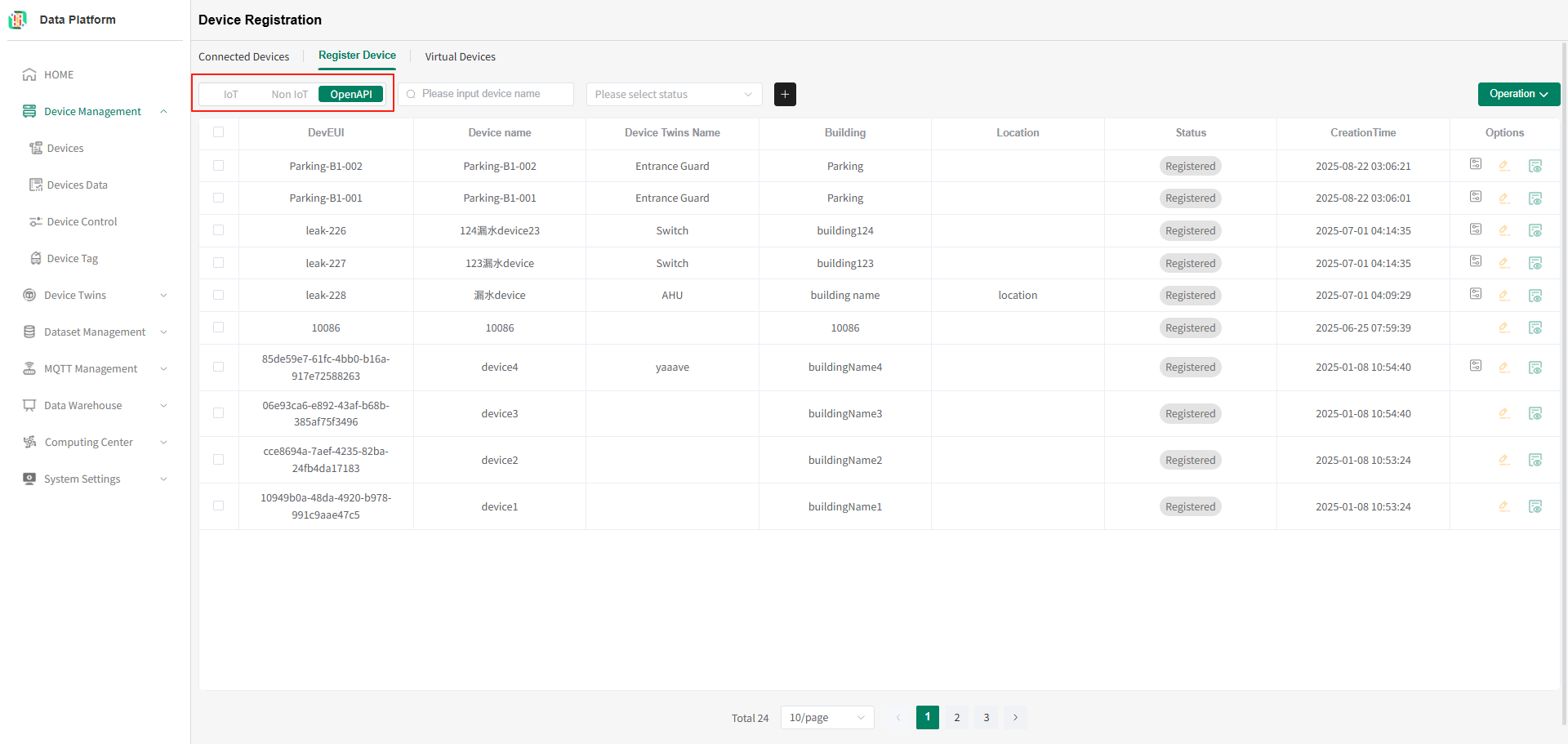

    設備註冊頁有三種註冊的設備,默認為IoT類型的設備,本模塊需要切換OpenAPI類型,如下圖

    圖片
  • 設備刪除
    提示

    設備刪除支持所有設備刪除和勾選設備刪除兩種。

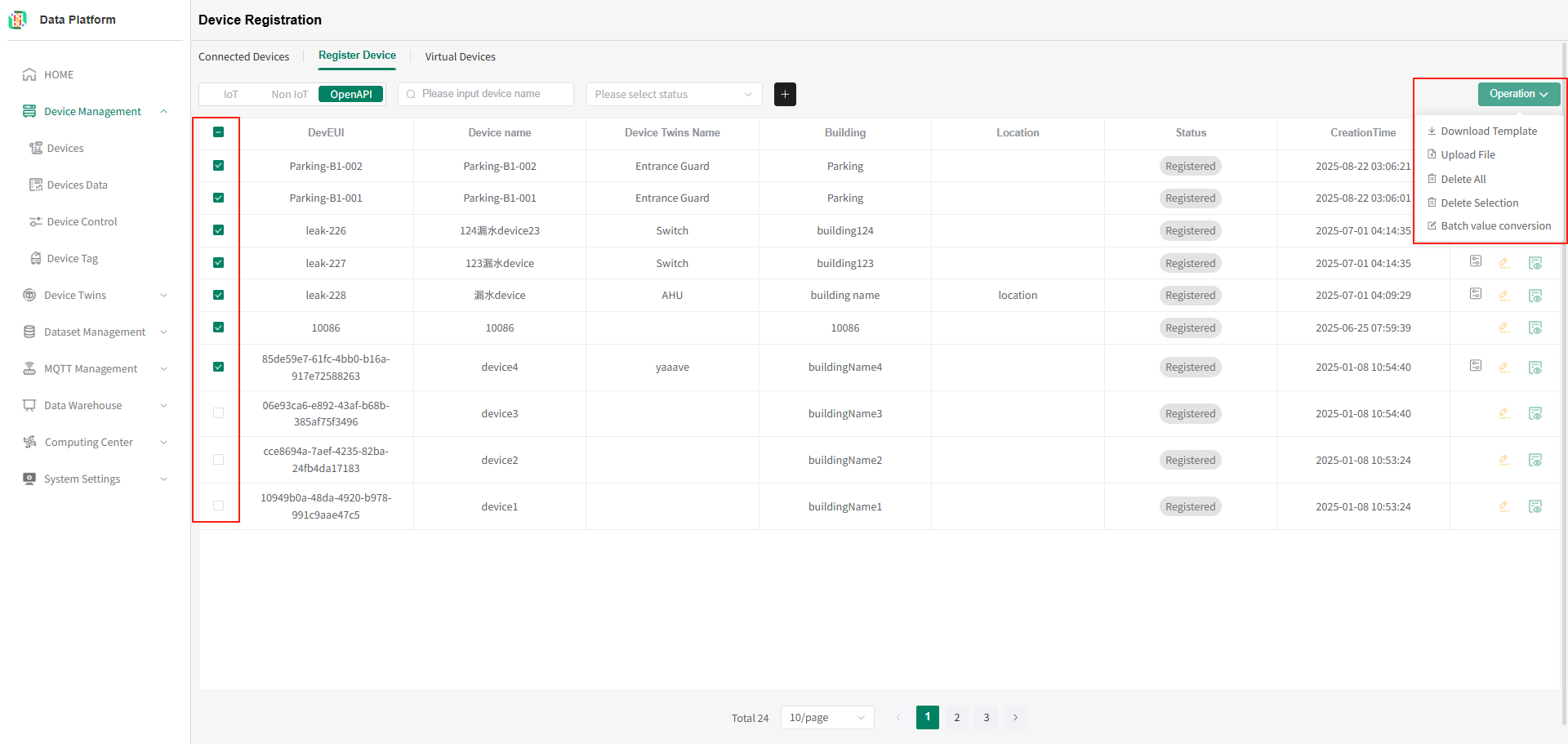

    圖片
    • 刪除勾選設備
      如上圖所示,勾選需要刪除的設備,點擊右側菜單欄,選擇“Delete Selection”,待用戶確認後,可刪除選中的設備。
    • 刪除所有設備 如上圖所示,點擊右側菜單欄,選擇“Delete All”,待用戶確認後,即可刪除當前所有類型為API接入的設備。

設備標籤

提示

系統支持設備系統標籤和設備項目標籤兩種,系統默認為系統標籤,標記了系統標籤的設備,可通過設備的系統、子系統、設備類型等查詢到對應的設備,標記了平台項目和位置的設備,可通過平台項目和平台項目位置等查詢到對應的設備。

系統標籤

  • 進入設備標籤頁
    點擊菜單欄“System Settings”,點擊“Device Tag”按鈕,進入設備標籤模塊,如下圖 圖片
    • 系統標籤列表
      提示

      系統支持物模型查詢系統標籤信息。

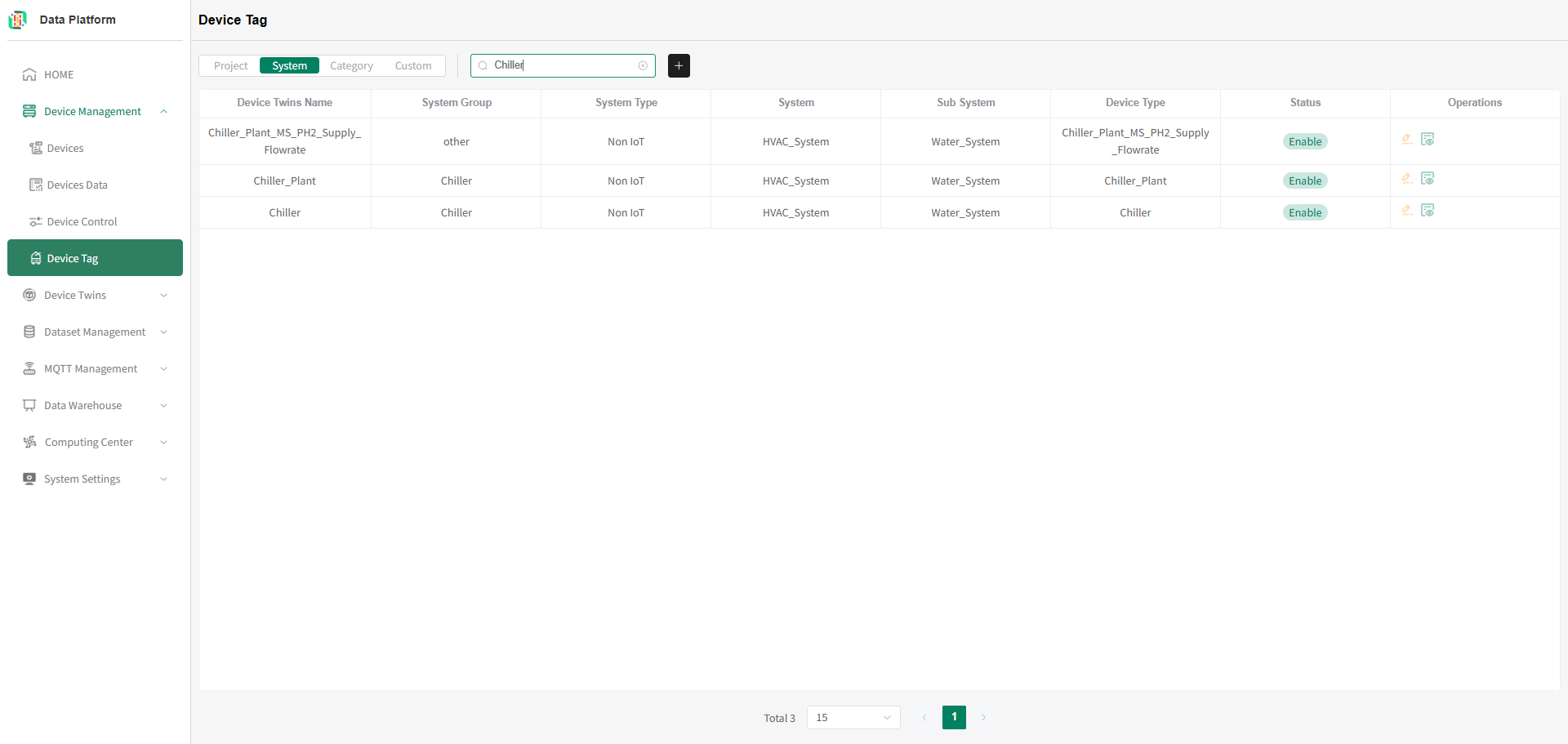

      輸入需要查詢的物模型,回車即可刷新系統標籤列表,如下圖 圖片
    • 系統標籤新增 圖片 點擊下圖的“+”按鈕,進入系統標籤新增頁,如下圖 圖片
      warning

      一個物模型可以綁定多個系統標籤,但如系統、子系統、系統類型等數據已標記(系統會驗證),則新增不成功,可修改後重試。

      圖片 填好需要的內容可,點擊提交完成系統標籤的新增。

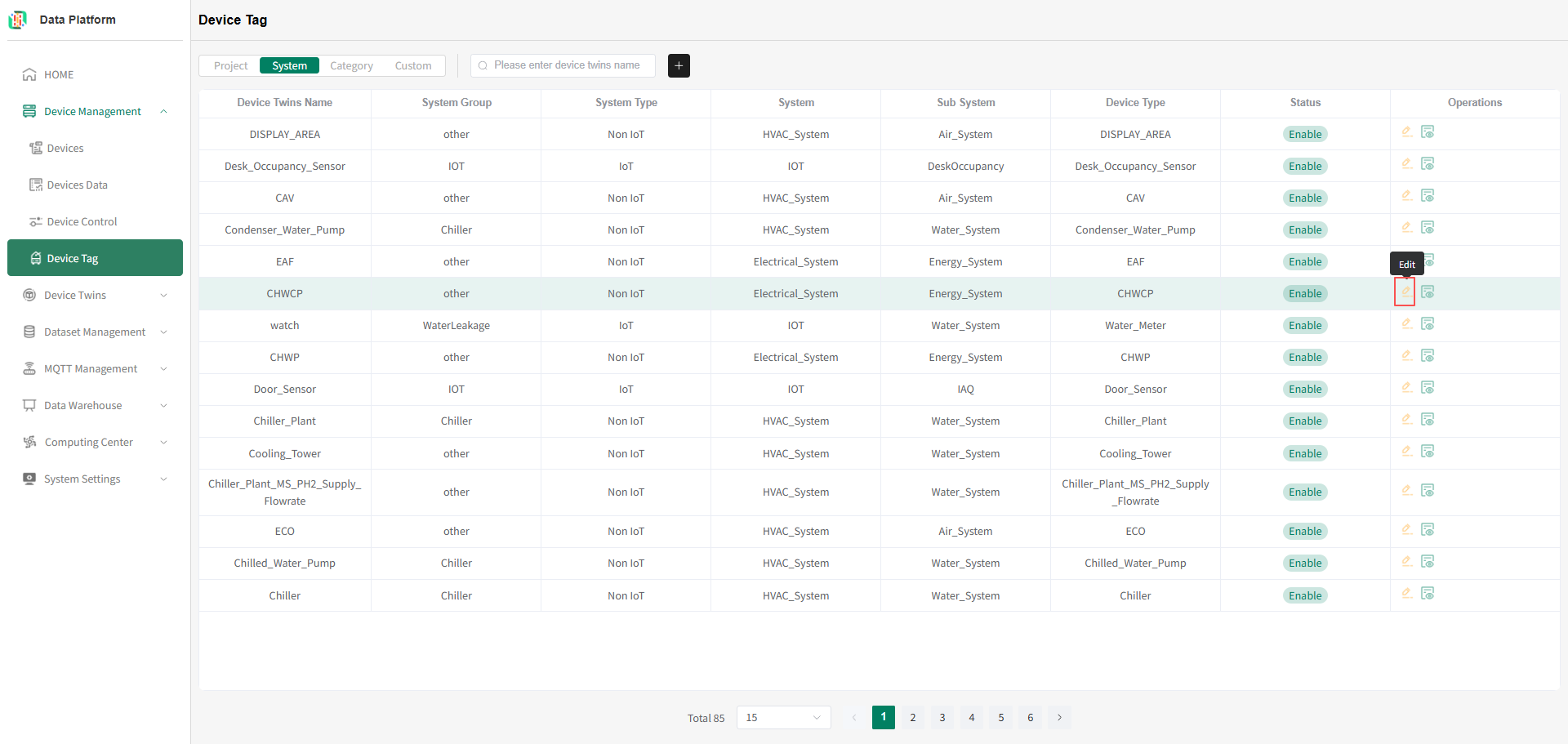

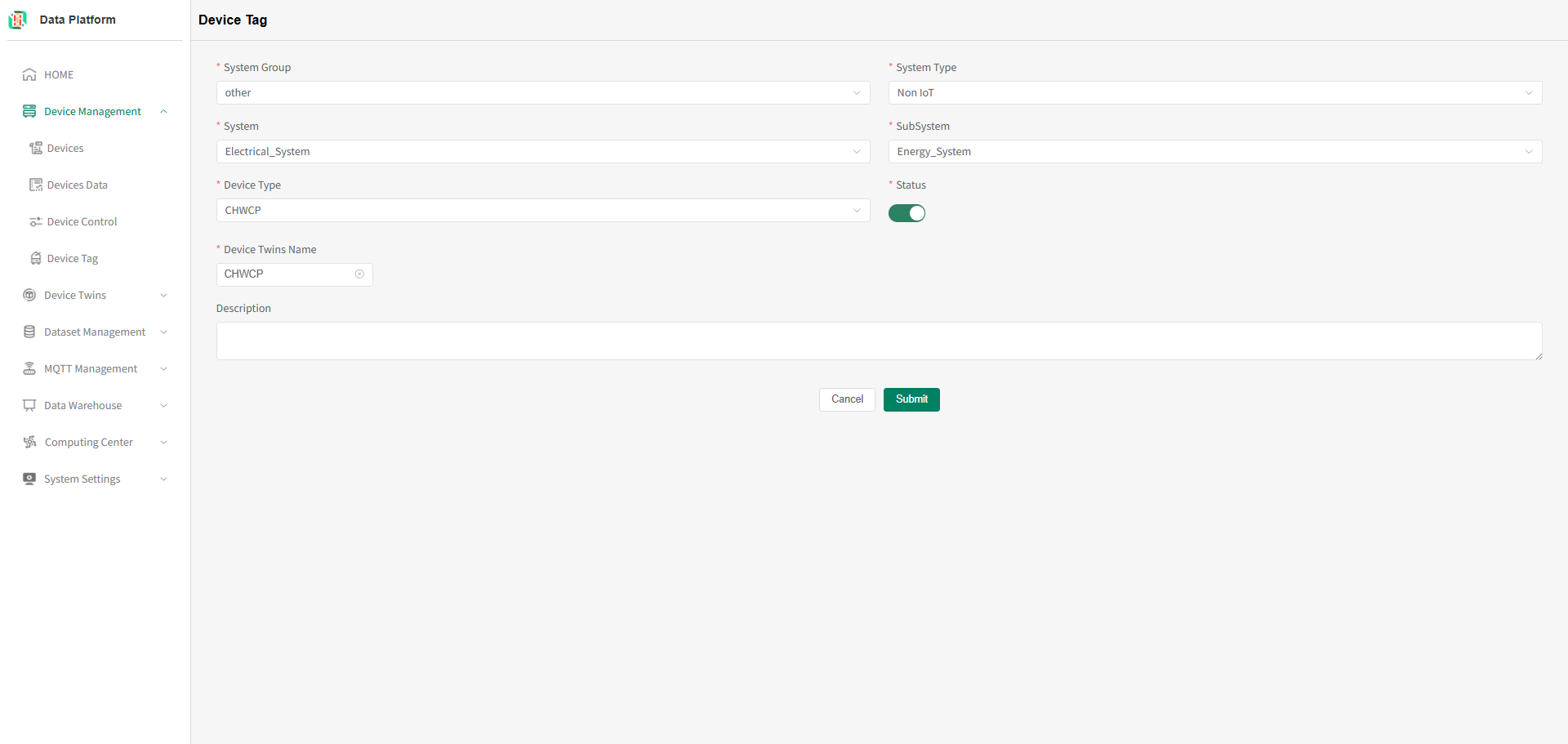

    • 系統標籤修改 在系統標籤列表頁,點擊標籤對應行號右側的“編輯”按鈕,即可進入系統標籤修改頁,如下圖 圖片 如下圖所示,修改正確的信息,提交即可完成系統標籤修改 圖片
    • 系統標籤刪除
    warning

    由當前用戶所在租戶創建的系統標籤均可刪除。

    標籤對應行號右側的“刪除”按鈕,待用戶確認後,即可刪除該系統標籤,如下圖 圖片

平台項目標籤

  • 進入設備標籤頁
    點擊菜單欄“System Settings”,點擊“Device Tag”按鈕,進入設備標籤模塊,如下圖 圖片
  • 平台項目標籤列表
    選擇“Project”按鈕,切換為項目標籤頁,如下圖 圖片
    提示

    平台項目標籤即為綁定的Neuron平台用戶創建的系統項目標籤,支持設備名稱查詢。

    輸入需要查詢的設備名稱,回車即可刷新項目標籤列表,如下圖 圖片
    提示

    系統支持單個設備綁定平台項目標籤和多個設備綁定同一平台項目標籤兩種。

  • 單個設備綁定平台項目標籤
    單個設備綁定平台項目標籤操作詳見設備詳情/設備標籤
  • 多個設備綁定平台項目標籤

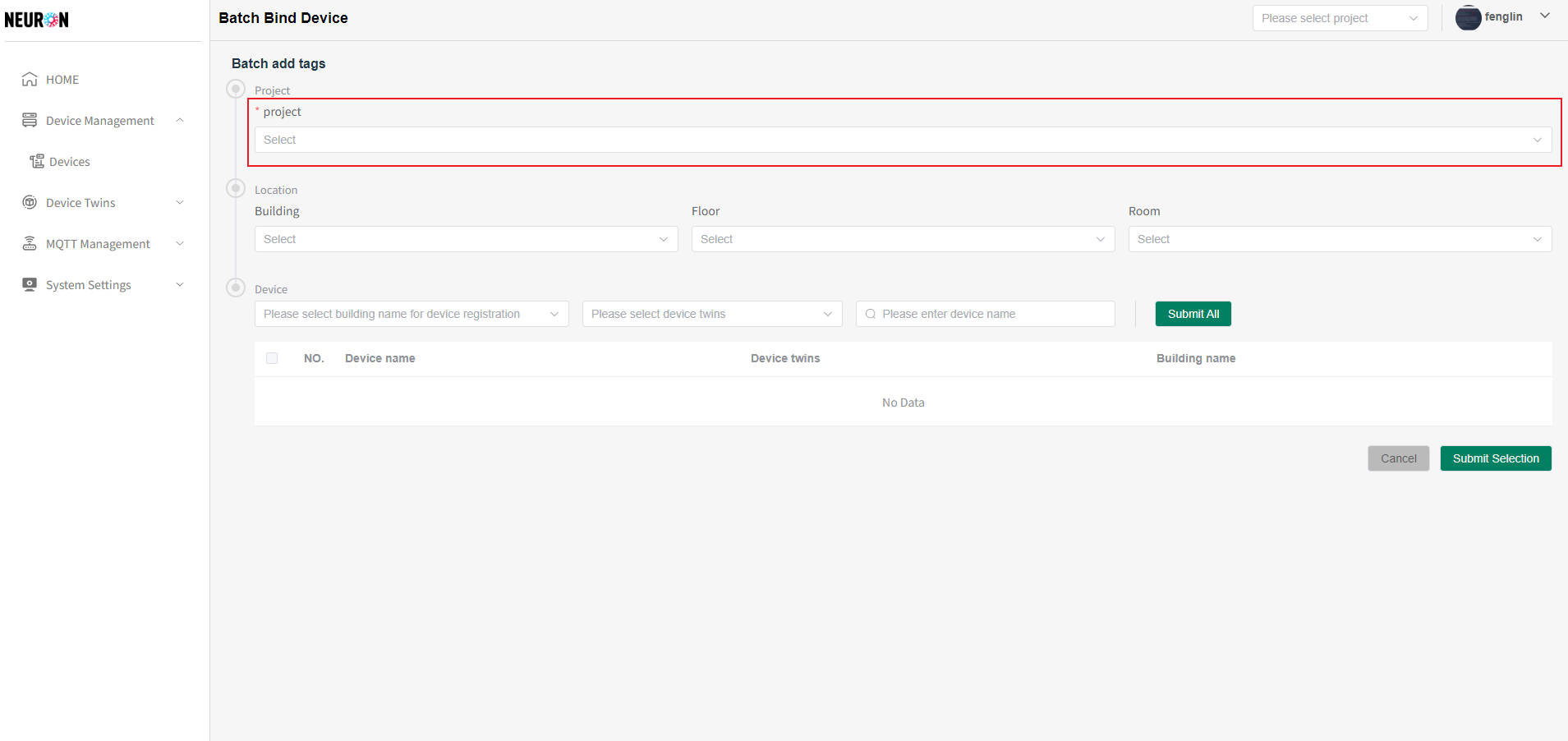

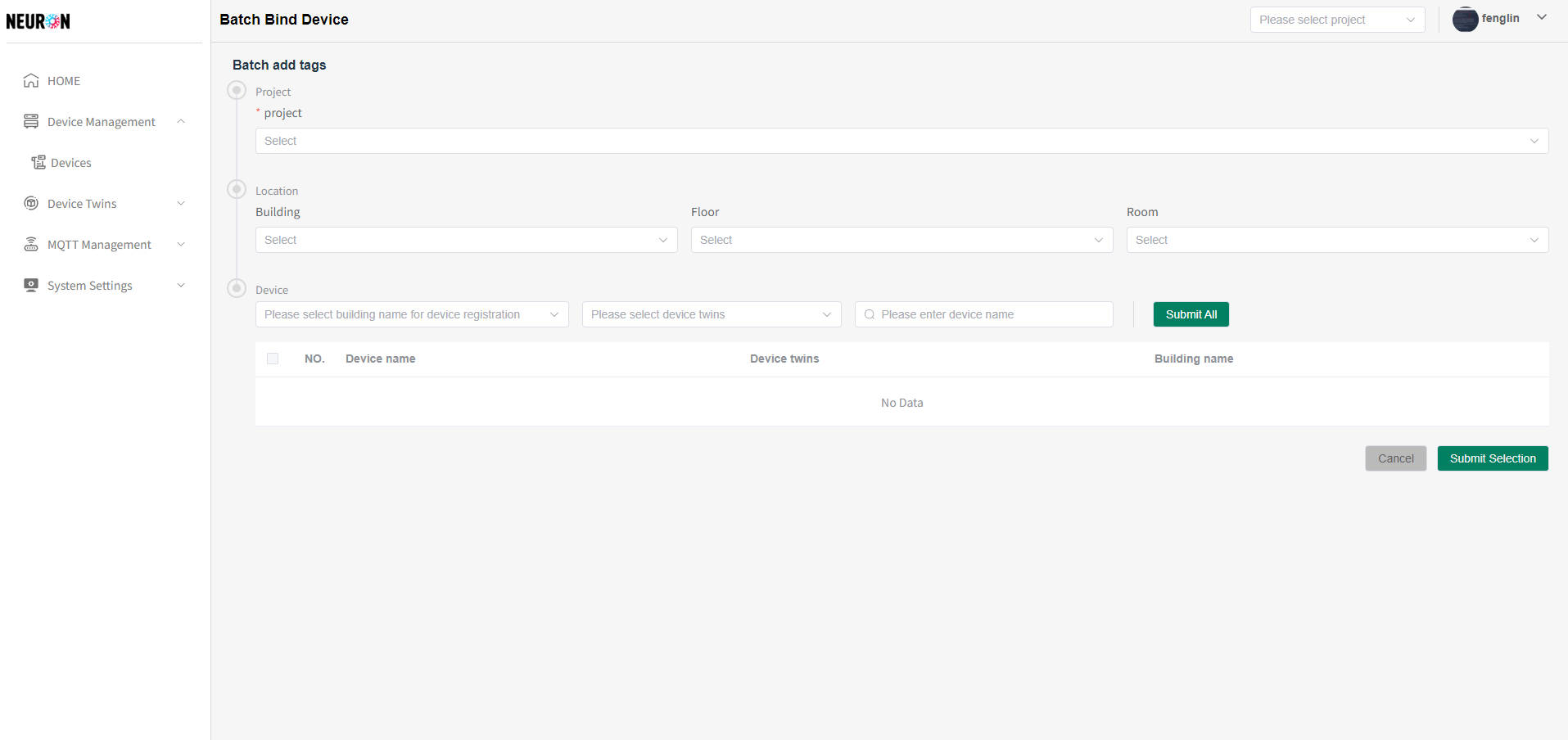

    在平台項目標籤頁,點擊“Batch Add Tags”按鈕,如下圖 圖片 進入多個設備綁定平台項目標籤配置頁,如下圖 圖片 選擇需要綁定的平台項目,系統會列出所有未綁定該項目的設備列表,如下圖 圖片 如上圖所示,可以根據需求搜索需要的設備
    提示

    系統支持設備數據接入樓宇、設備物模型、設備名稱維度的搜索。

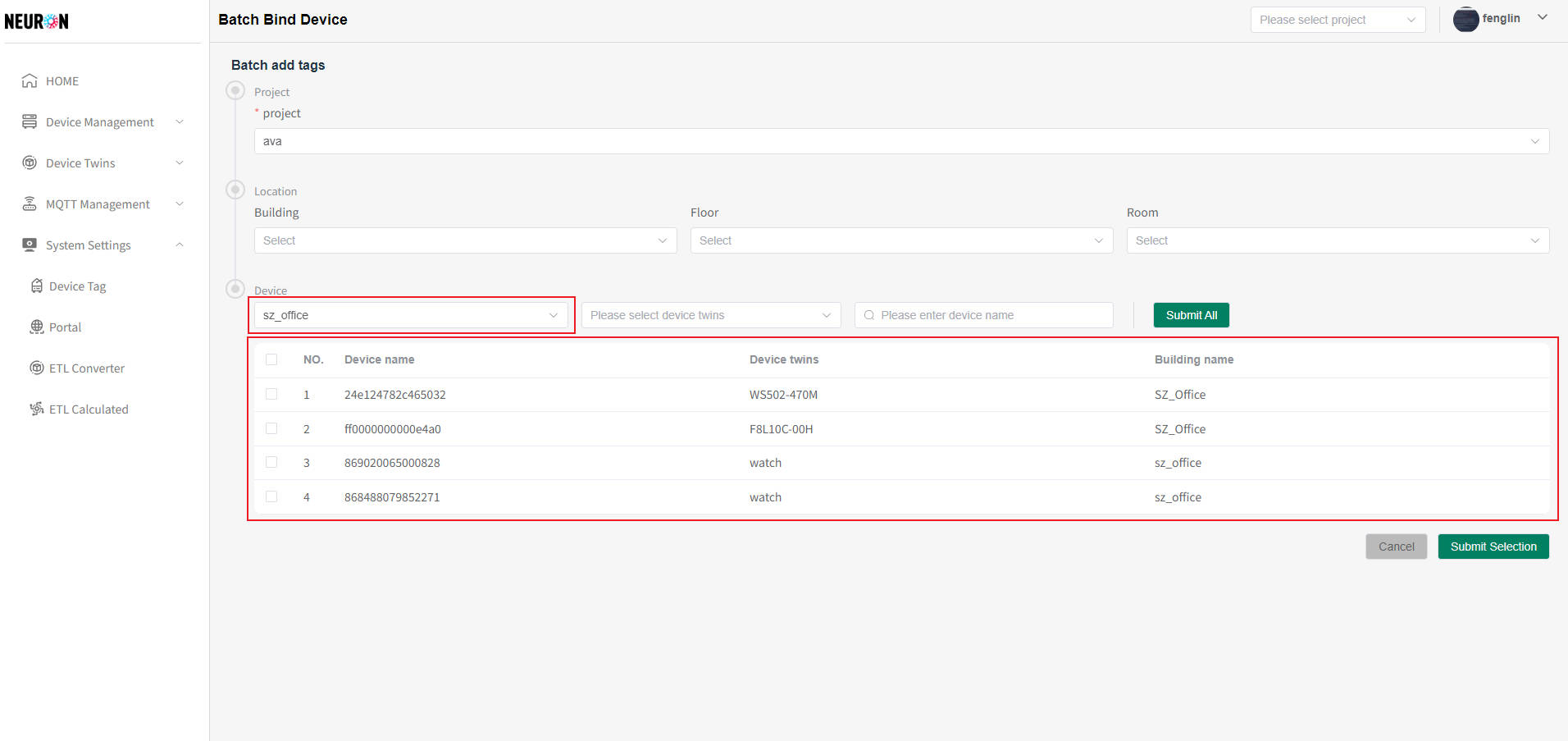

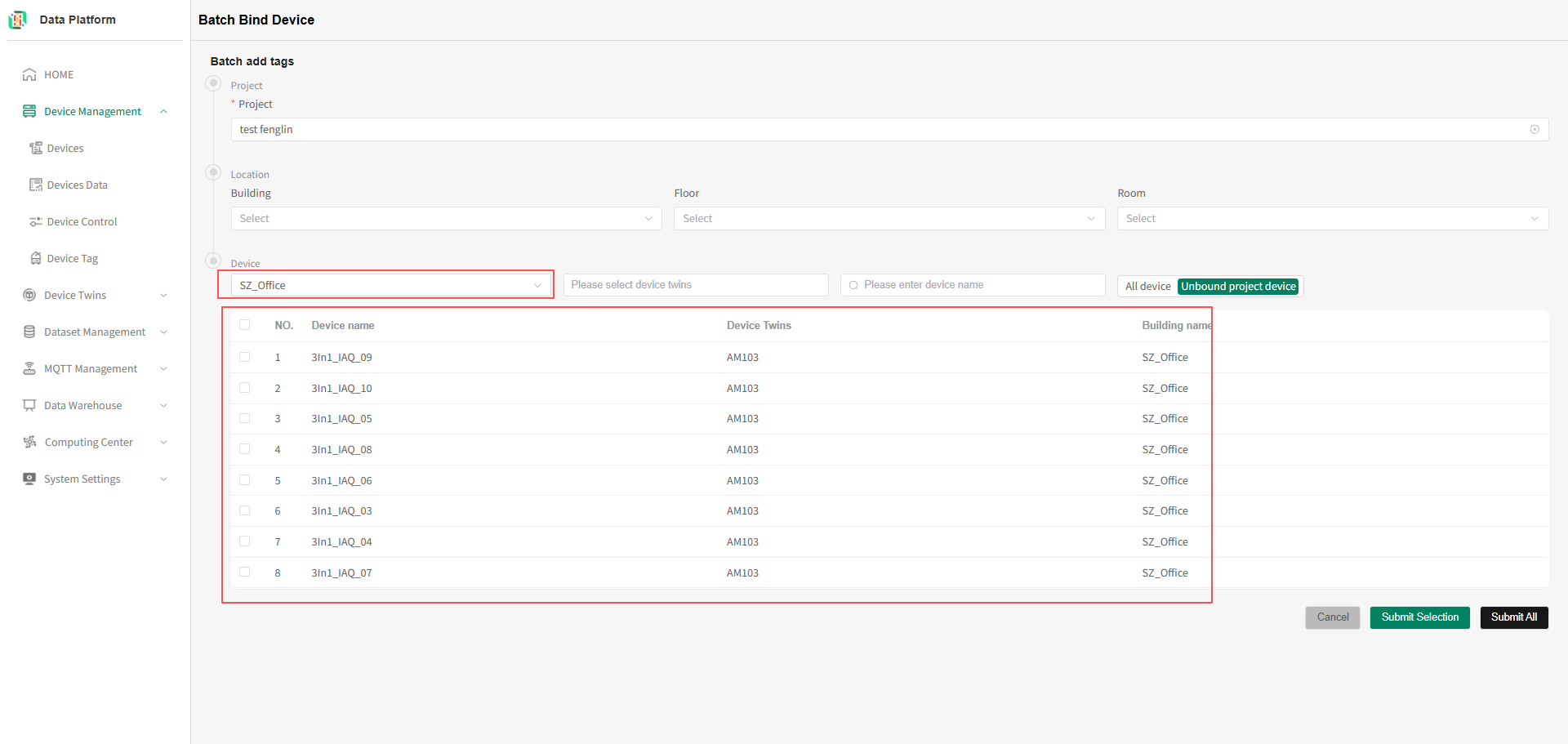

    以下以設備數據接入樓宇為例,如下圖所示,選擇需要查詢的樓宇即可刷新設備列表 圖片
    warning

    系統有兩個綁定項目的按鈕(Submit All,Submit Selection),提交後可將所有操作的設備綁定到用戶所選的平台項目上
    Submit All:表示提交所有符合條件的所有設備,可根據需求操作
    Submit Selection:表示提交用戶所有勾選設備,可根據需求操作
    綁定項目的時,也可以綁定平台下位置信息(該操作會影響多個設備,請謹慎操作)
    如綁定錯誤,可在列表頁刪除信息或在設備詳情頁修改信息

    • 根據勾選設備綁定平台項目信息
      提示

      設備的勾選支持跨頁勾選。

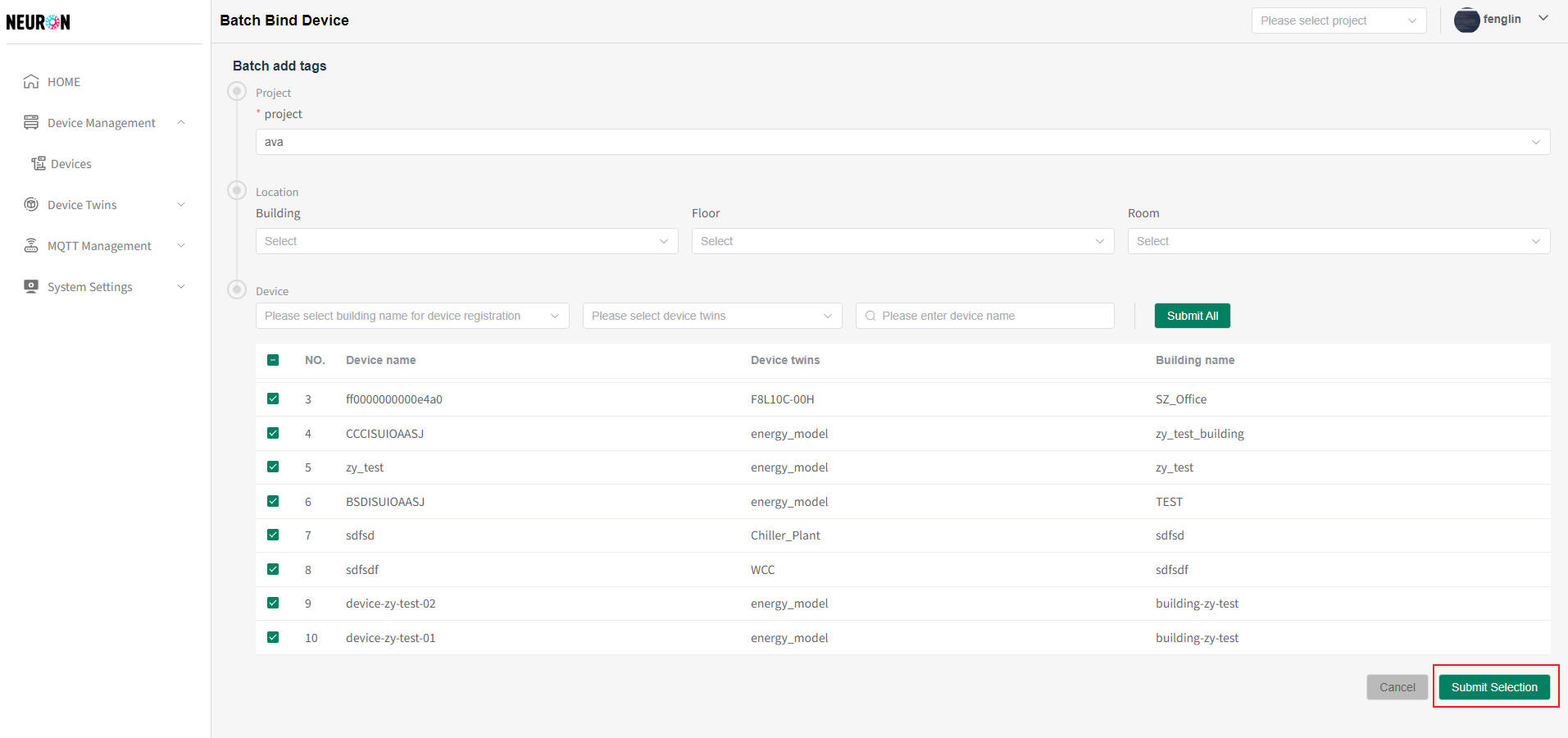

      用戶可根據自已需要,搜索需要的設備,並勾選對應的設備,點擊“Submit Selection”將選中設備歸屬於用戶選擇的平台項目下,如下圖 圖片
    • 根據勾選設備綁定平台項目信息

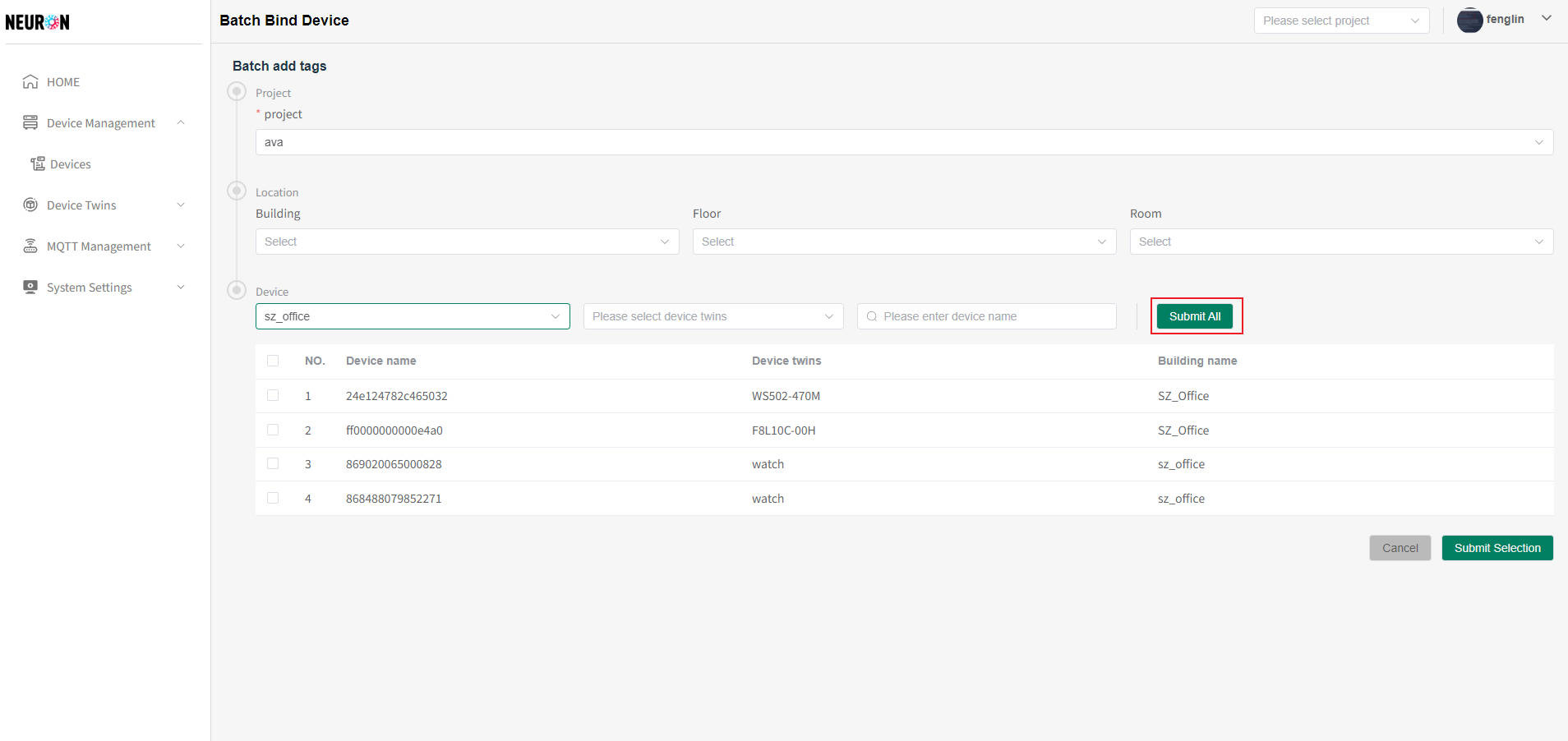

      用戶可根據自已需要,搜索需要的設備,點擊“Submit All”將所有符合條件的設備綁定平台項目,如下圖 圖片
  • 刪除設備平台項目標籤
    提示

    項目的管理員和超級管理員才可進行項目的解绑。

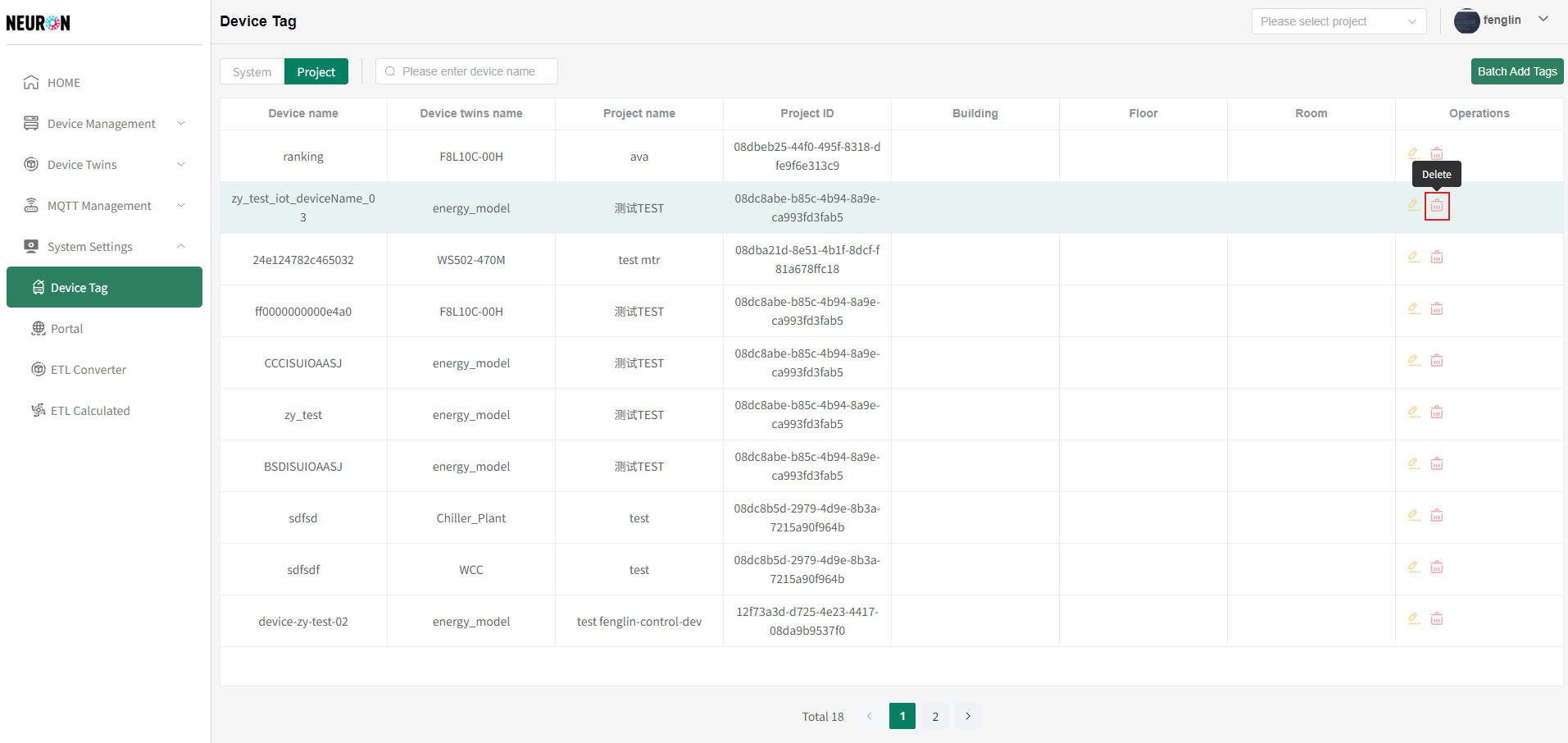

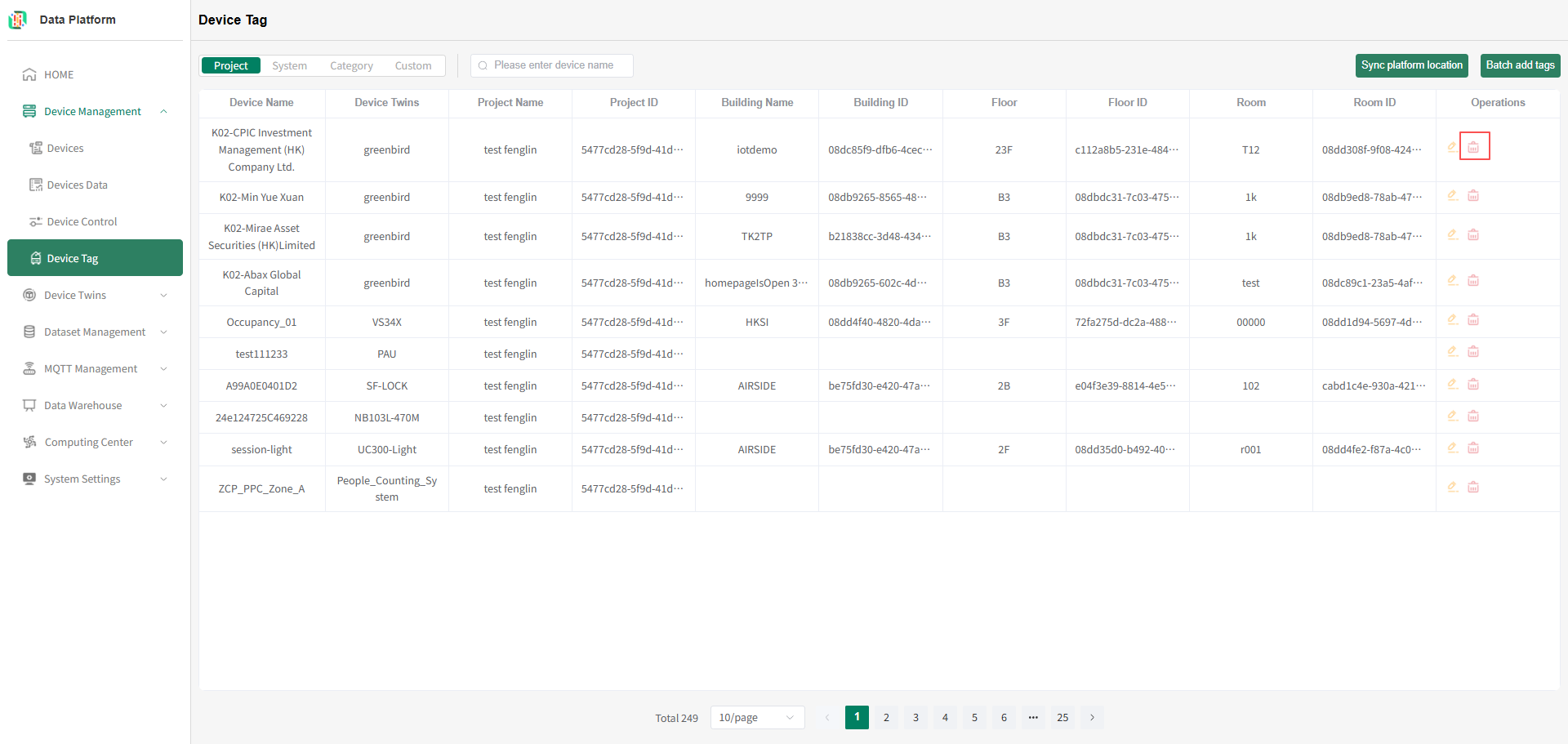

    在設備標籤列表頁,點擊需要解绑項目的設備所在行右側,點擊“刪除”按鈕,用戶確認後,即可刪除設備與平台項目的綁定,如下圖 圖片
