IoT传感器配置（例如室内环境监测传感器）

概述​

目的​

本指南提供以室内空气质量监测设备（Indoor Air Quality）为例的IoT传感器接入 Neuron 平台的配置流程。跟着步骤走，通过完成设备入网、数据解析、监控看板构建及告警规则配置等关键步骤，可实现实时监测会议室等空间的温湿度、CO₂等关键指标，及时掌握环境状况并主动告警，从而有效保障人员健康，直观展示环境监测服务的价值。

目标受众​

  • 现场安装工程师：负责将IAQ设备与平台进行技术对接
  • 物业运维团队：负责日常设备状态检查、告警响应
  • 楼宇业主/租户服务经理：为客户提供环境质量报告，提升服务体验

范围与用例​

为某大厦空气质量监控配置 Milesight AM 系列 IAQ 传感器，包括网关部署、数据接入、监控看板创建、设备异常告警等。

先决条件​

  • 设备就绪：请确保IAQ设备已完成物理安装并正常通电，LoRaWAN网关已正确部署配置且信号覆盖良好。

  • 平台权限：您需要具备项目管理员权限，并拥有下文提及所需应用的可见权限。请联系您的系统管理员或项目负责人确认账号权限范围。

  • 平台配置：

系统数据流​

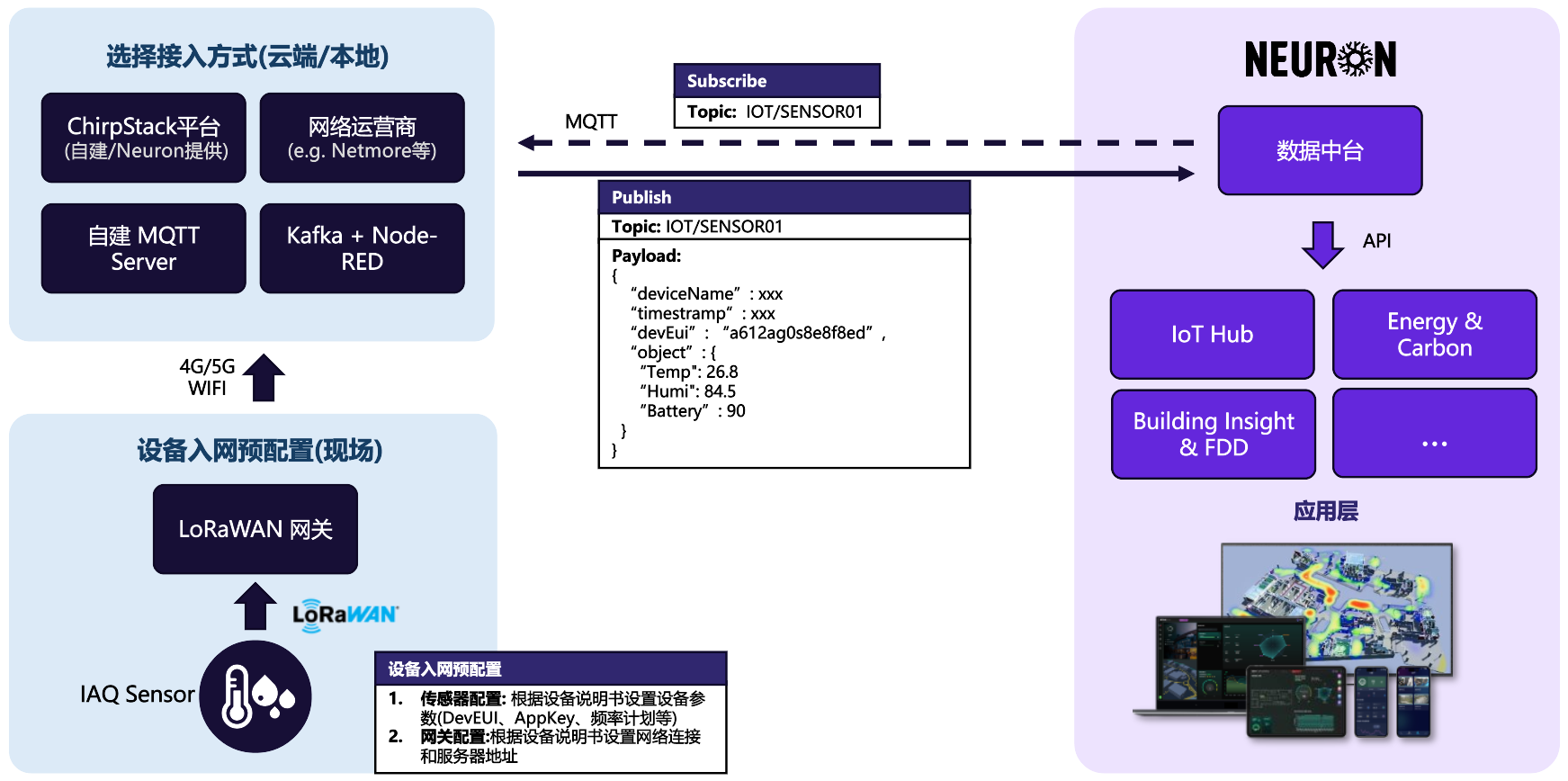

下图为 LoRaWAN 设备（IAQ传感器）接入 Neuron 平台的全流程数据链路和关键配置点：

实施指南​

阶段1：IAQ 设备接入 Neuron 数据中台​

1. 确认接入方式，完成设备入网与解码​

  • 预期结果：IAQ 设备在您选择的 ChirpStack 或 Netmore 或 NodeRED（kalfa）平台或自建的 MQTT Server 上成功完成入网认证与数据解码（根据您的部署环境选择），并可在对应平台的控制台中看到设备在线状态及解码后的原始数据。
  • 文档链接：

2. 根据所选接入方式，将设备接入 Neuron 数据中台​

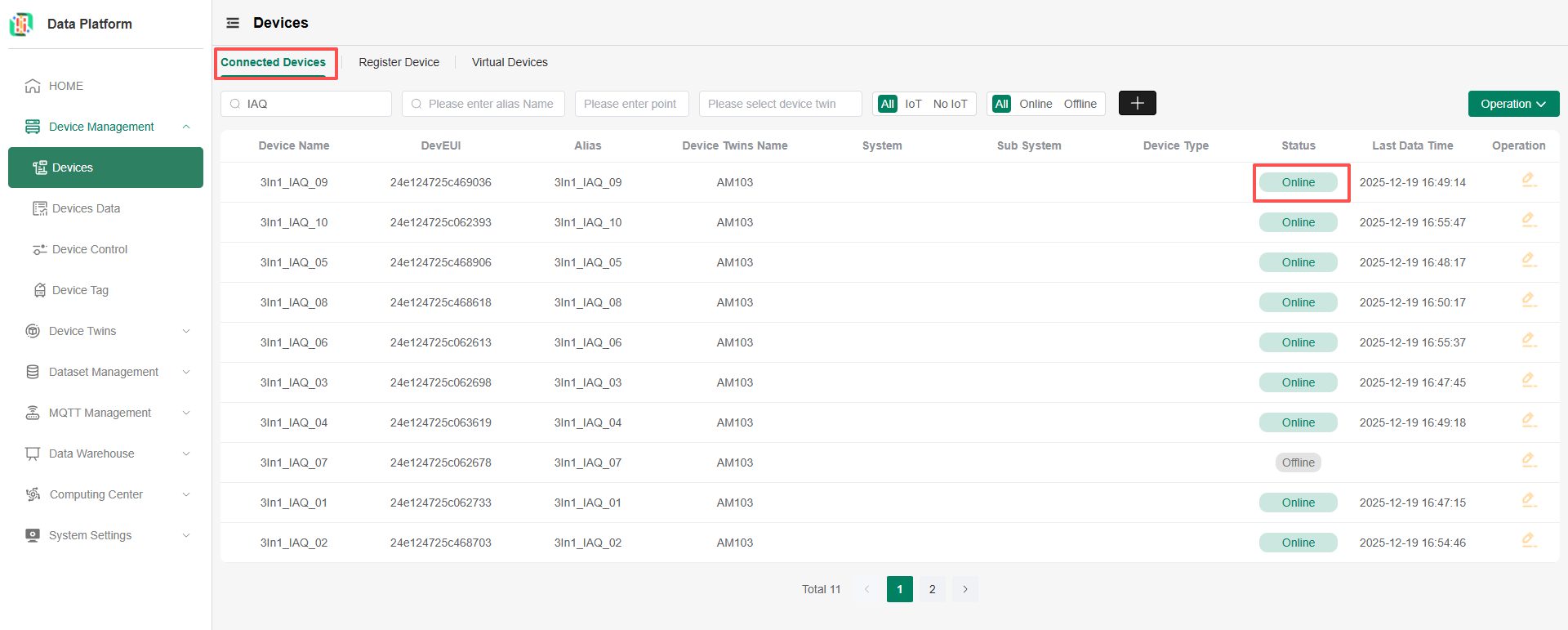

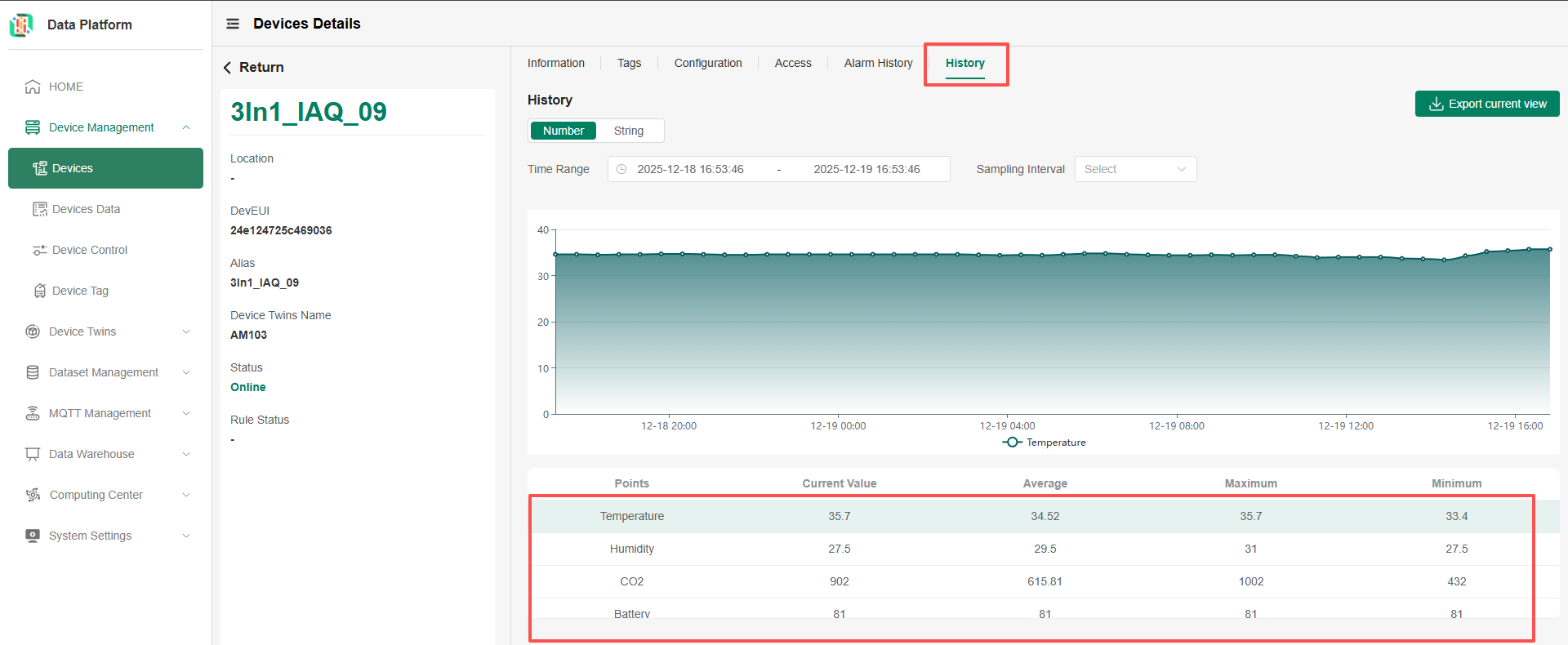

  • 预期结果：进入数据中台->设备管理->新增设备成功后, 并根据教程正确配置成功后，当设备数据上报至平台时，其将出现在设备列表中，状态显示为“在线”，您可在设备详情页中看到实时刷新的传感器数据（如温度、湿度、CO₂数值）。
  • 文档链接：设备接入 / 设备列表
  • 故障排除：
    • 在 Neuron 数据中台设备没有成功接入或状态显示为“离线”。
      • 情况一：设备端没有正常上报数据至解码平台。
        • 原因：设备与网关之间的通信异常，或设备未成功加入网络。
        • 操作：检查设备信号强度、确认网关在线，并在网络服务器中验证设备激活状态与上行日志，具体可参考设备说明书。
      • 情况二：设备物理运行正常，且在解码平台中可确认数据正常上报，Neuron 平台未能成功接收、解析或处理从网络服务器转发的数据流。
        • 原因一：数据从网络服务器转发至平台存在延迟，或平台的数据处理流水线尚未完成对该设备数据的清洗、解析与入库。
        • 操作一：等待一段时间并刷新设备列表；在网络服务器控制台确认数据已转发至正确端点。
        • 原因二：平台侧的通信链路或数据解析配置错误。
        tip

        您的设备将通过 MQTT Server 发送数据，Neuron 平台会根据您配置的 MQTT Server 和 Topic 订阅设备数据。因此，您需要先正确配置所使用的 MQTT Server 和 Topic 。在 Topic 的 Payload 中需包含设备各点位的实时数据，请确保 Payload 中的点位名称（name）与 Neuron 平台内物模型的 Function Type 名称一致（忽略大小写），否则平台将无法识别相应数据。

        • 操作二：
          1. 检查通信链路：进入【数据中台->MQTT管理】，核对Broker地址、端口及SSL/TLS证书配置，确保与网络服务器（如Netmore/ChirpStack）的转发设置完全一致，操作详见。
          2. 核对数据路由：在【数据中台->MQTT管理->Topic】中，确认平台订阅的Topic（例如 client/your-client-id/#）与网络服务器配置的转发Topic精确匹配。
          3. 验证数据解析：检查【数据中台->系统设置->ETL转换器】解析规则，确保其能够正确解析设备上报的 Payload 格式。
          4. 核对物模型配置：进入【数据中台->物模型管理】，确认已为该设备类型创建正确的物模型，且物模型中的功能点（如temperature, humidity）与设备上报数据的字段名称匹配。

名词解释：
 1. MQTT：轻量级物联网通信协议，基于发布-订阅模式，适用于低带宽、高延迟场景的IoT设备数据传输；
 2. Topic：在 MQTT 协议中，Topic 是一个用于寻址和过滤消息的UTF-8字符串。它充当了消息发布者（Publisher）与订阅者（Subscriber）之间的虚拟消息通道，是实现消息路由的核心机制；
 3. ETL转换器：数据中台将设备上报的多样化、非标准数据格式，转换为平台能够统一识别和处理的标准化数据格式的核心组件；
 4. 物模型：在 Neuron 平台中，某一类具有相同能力或特征的设备的合集被称为一款物模型。例如: 室内环境监测传感器--> 可以定义物模型为IAQ, Function type(数据点位)包含Temperature / Humidity。

阶段2：创建监控看板​

如需自定义数据展示视图，可通过物联网中心（IoT Hub）应用创建专属监控看板，实现数据可视化、实时预警与设备状态集中监控。

1. 创建工作空间​

  • 预期结果：进入 IoT Hub，创建一个新的空间（例如“XX大厦会议室空气监测”或“租户环境质量看板”），用于集中展示特定区域或业务单元的 IAQ 设备数据。
  • 文档链接：IoT Hub 空间管理

2. 配置数据看板​

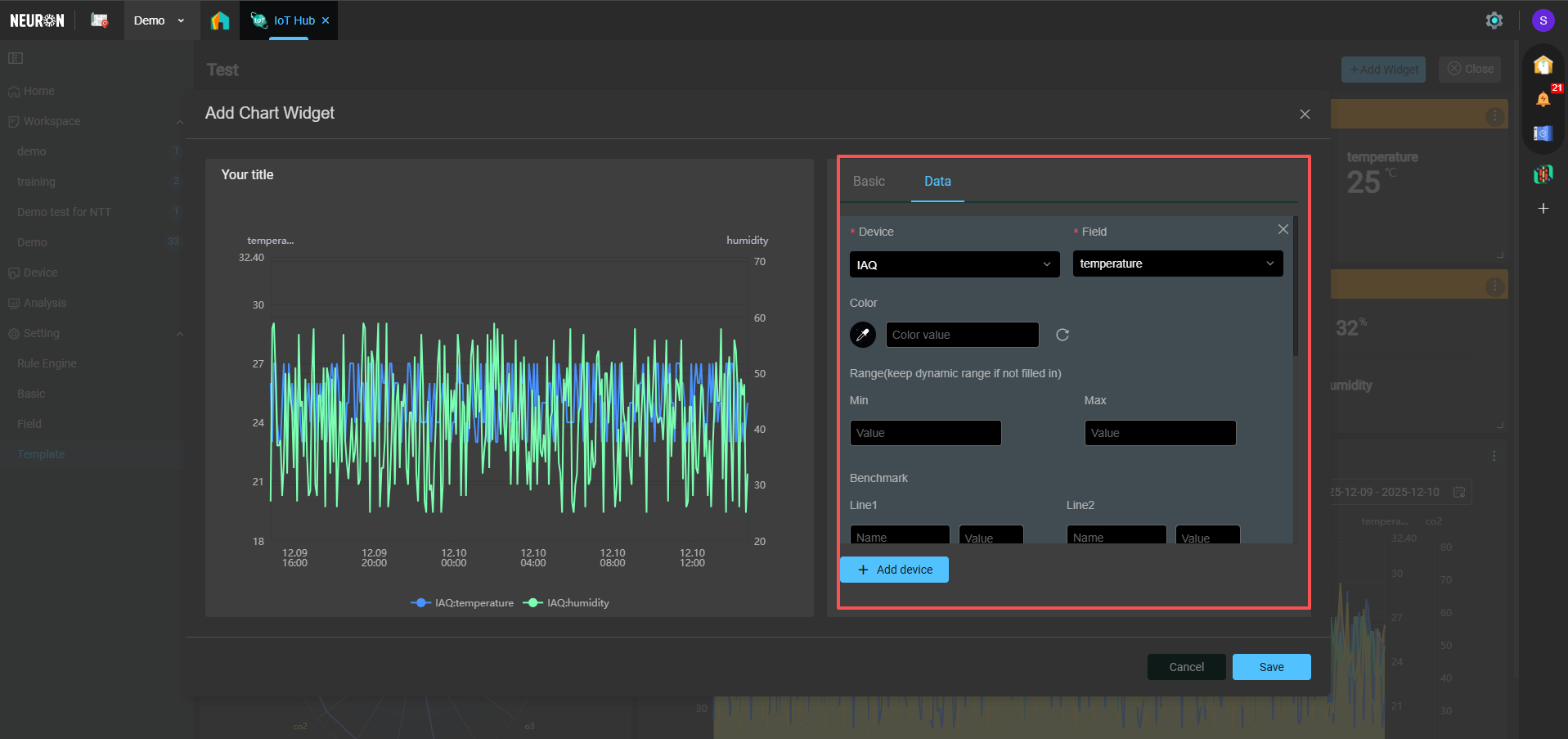

  • 预期结果：添加图表组件（如曲线图、仪表盘、数值卡片）；绑定设备数据点位（如温度、湿度、CO₂），可以通过图表直观地看到各IAQ设备的实时数据曲线或状态。
  • 故障排查：
    • 设备已在数据中台成功接入并上报数据，但在 IoT Hub 中无法查看。
      • 情况一：设备未同步至 IoT Hub
        • 原因：新配置的设备，IoT Hub 尚未自动完成数据同步。
        • 操作：进入 IoT Hub > 设备管理 页面，点击 “同步设备” 按钮，手动触发设备列表更新，详情参考IoT Hub 设备管理。

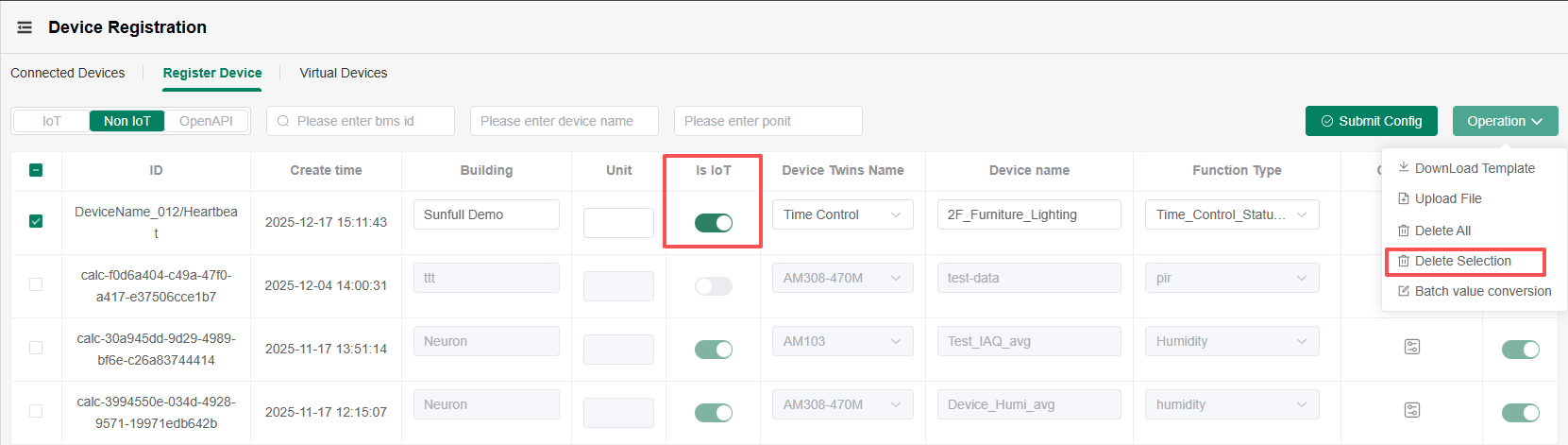

      • 情况二：设备没有被标记为“is_iot"
        • 原因：部分设备（如通过 MQTT 接入的 BMS 设备）可能未被标记为 IoT 设备，导致 IoT Hub 无法识别。
        • 操作：需要在数据中台删除该设备并重新接入，接入时需要将is_iot字段开启。
  • 文档链接：配置Dashboard

阶段3：配置设备异常告警​

1. 在规则引擎中配置规则​

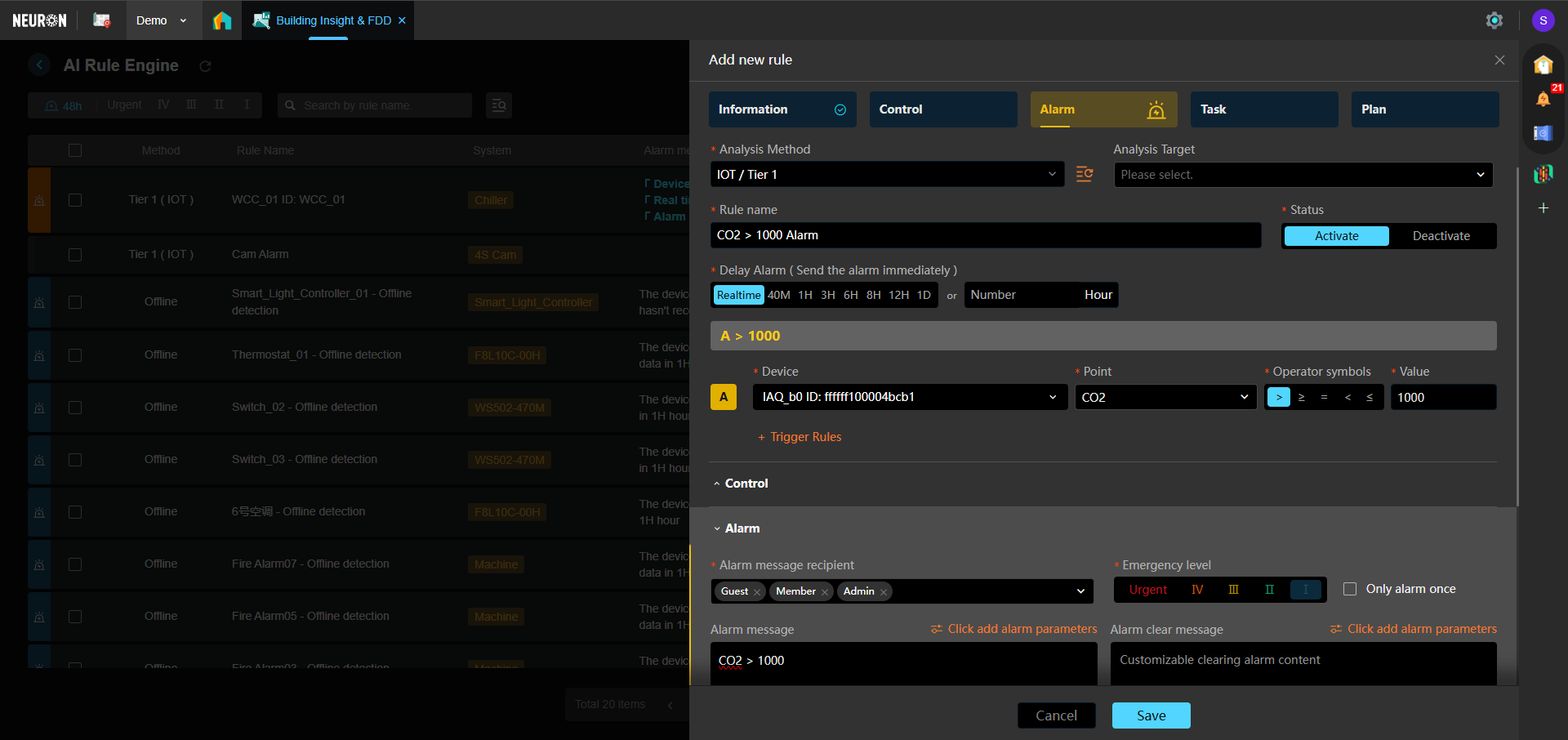

  • 预期结果：进入建筑洞察和故障检测与诊断(Building Insight & FDD)应用，创建一条规则（如“CO₂超标告警”），当监测数据超过设定阈值（如CO₂>1000ppm）时，系统能自动触发通知（如发送平台通知/邮件）。
  • 故障排查：
    • 规则引擎中未看到设备。
      • 原因：新配置的设备，规则引擎中尚未完成数据同步

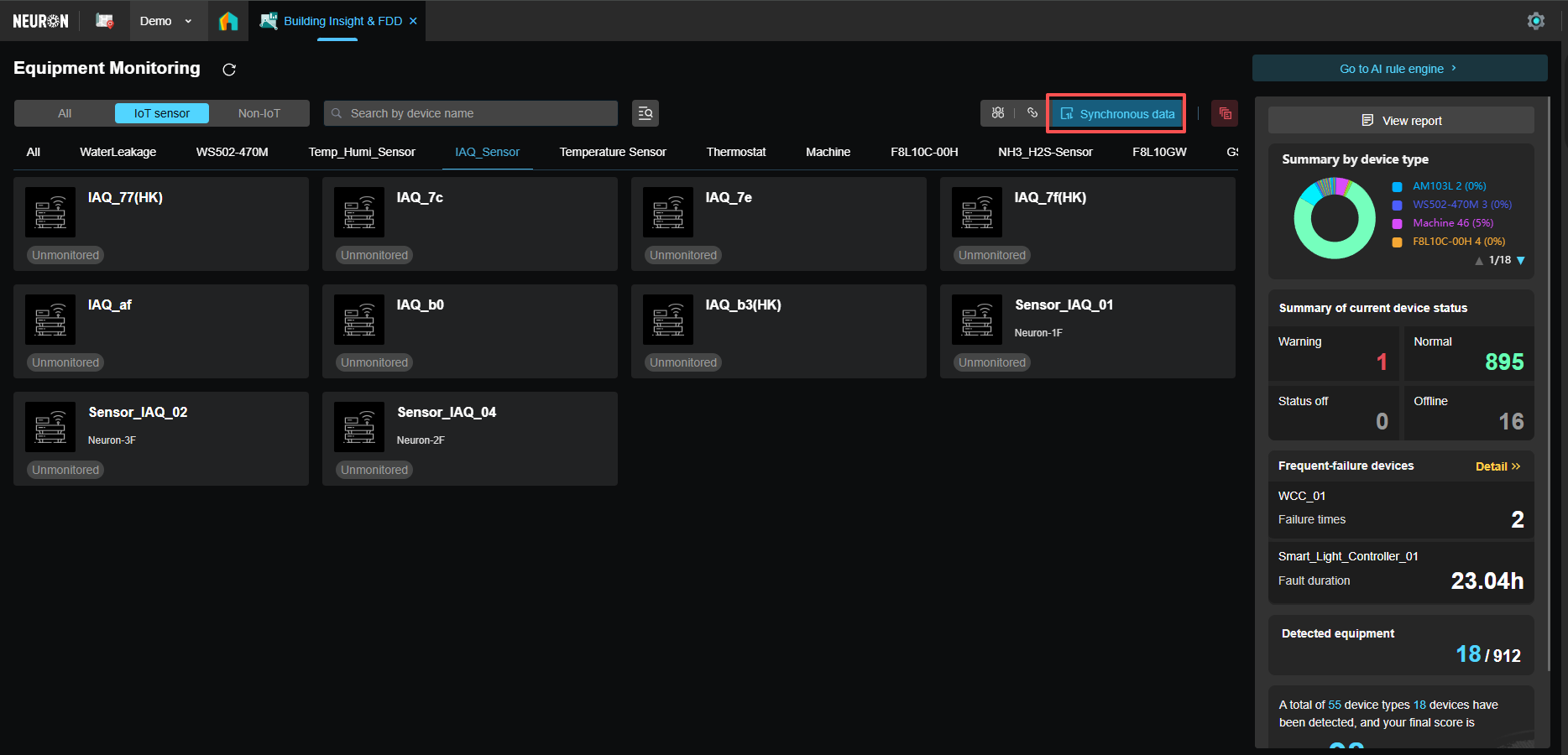

      • 操作：进入Building Insight & FDD，点击 “同步数据” 按钮，手动触发设备数据同步。
  • 文档链接：规则引擎

阶段4：在资产管理模块中查看与维护设备信息​

1. 设备自动同步​

  • 预期结果：设备在数据中台接入后，将自动同步至资产管理(Asset Management)应用。

2. 维护设备信息​

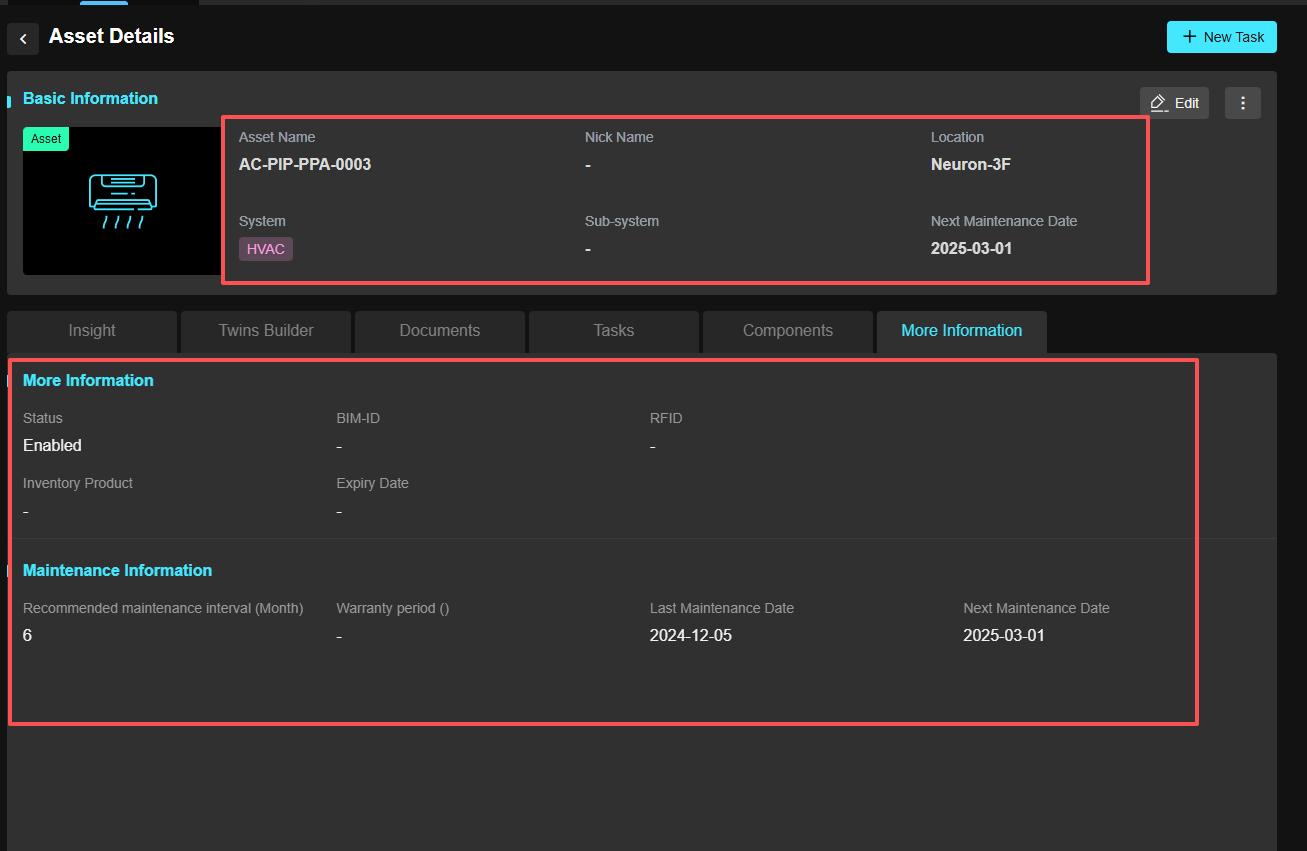

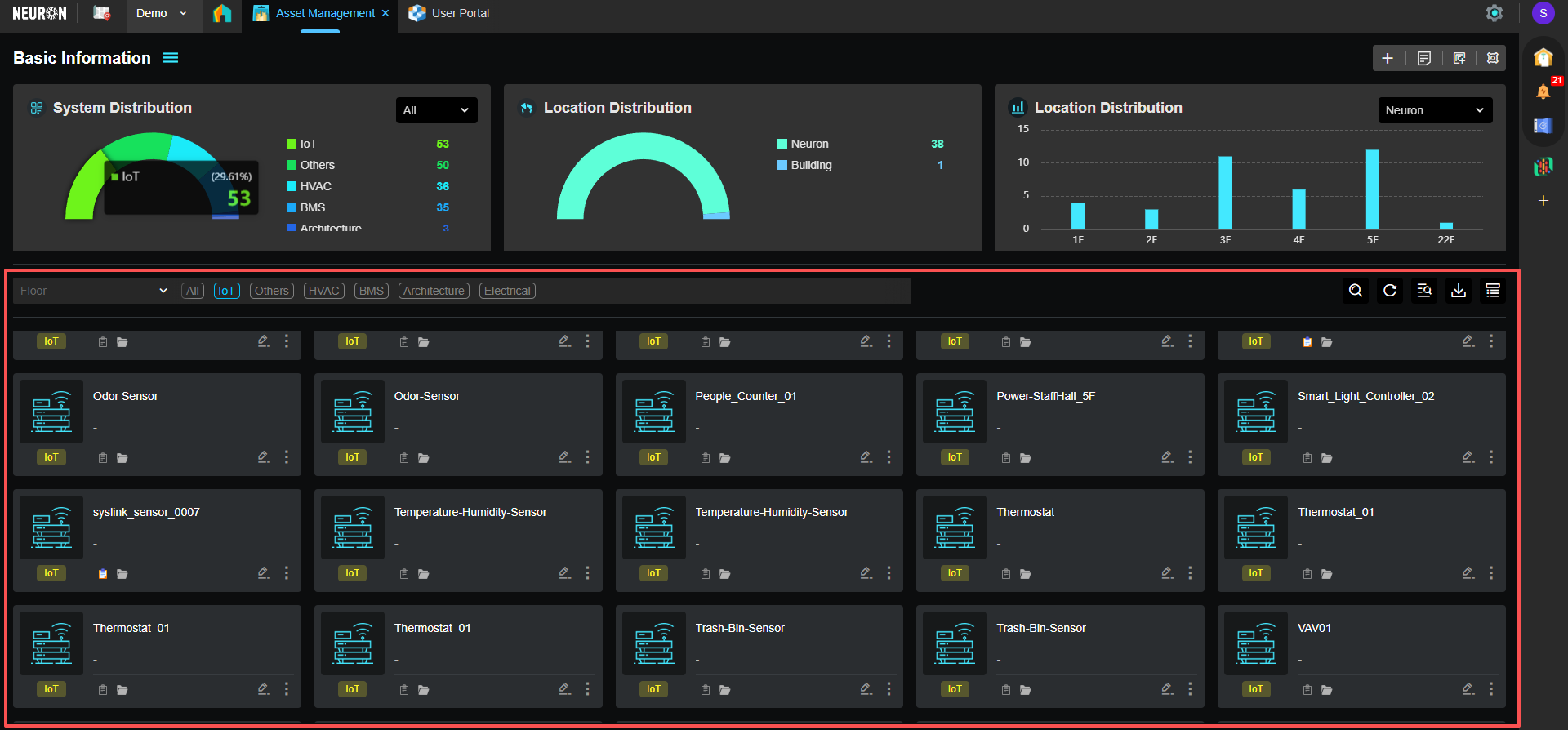

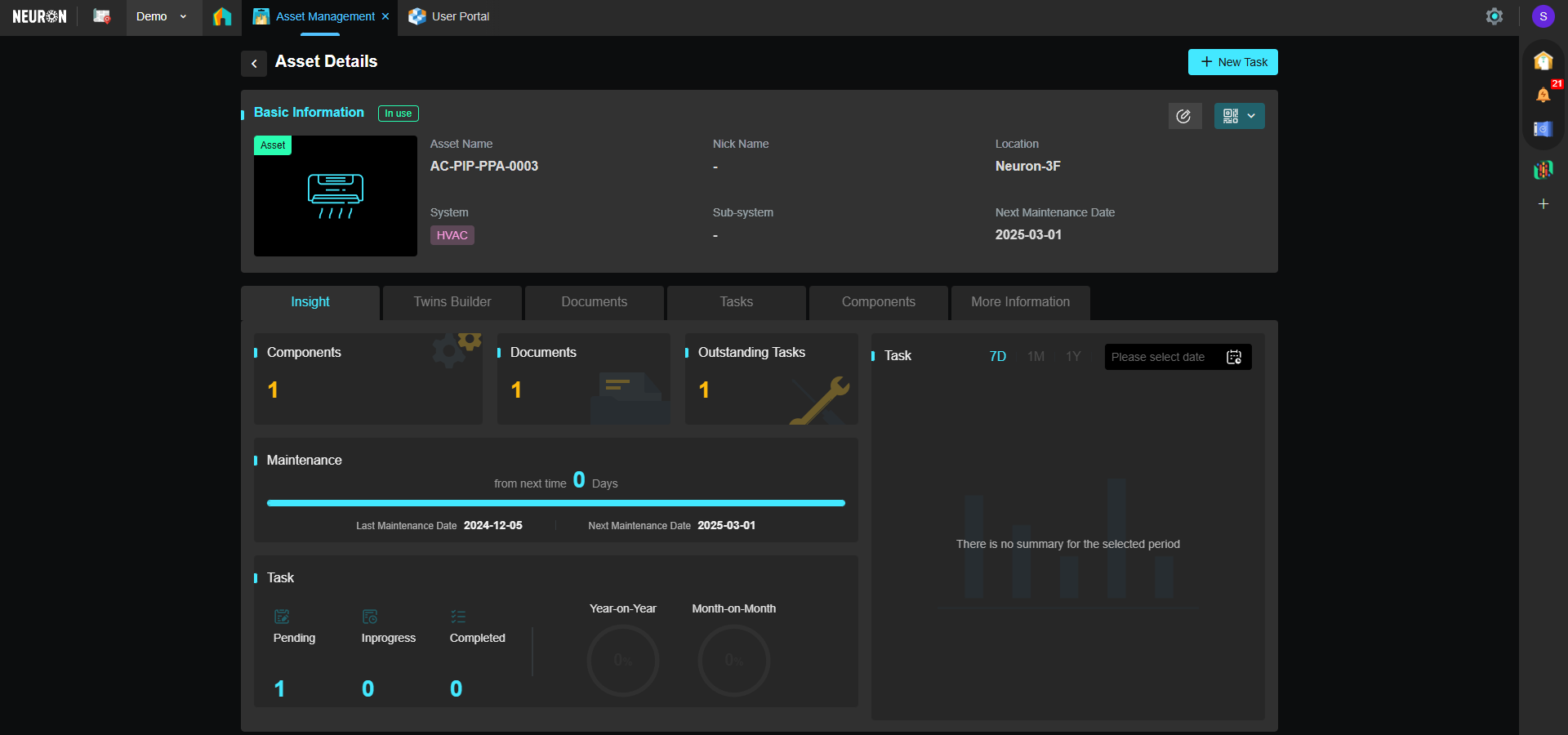

  • 预期结果: 在“资产管理 > 设备列表”中自动看到已接入的IAQ设备，并可编辑其所在位置、系统、维护信息等详细信息。

扩展：在数字孪生场景中关联并查看设备数据​

1. 创建模型场景，并配置图表链接设备数据​

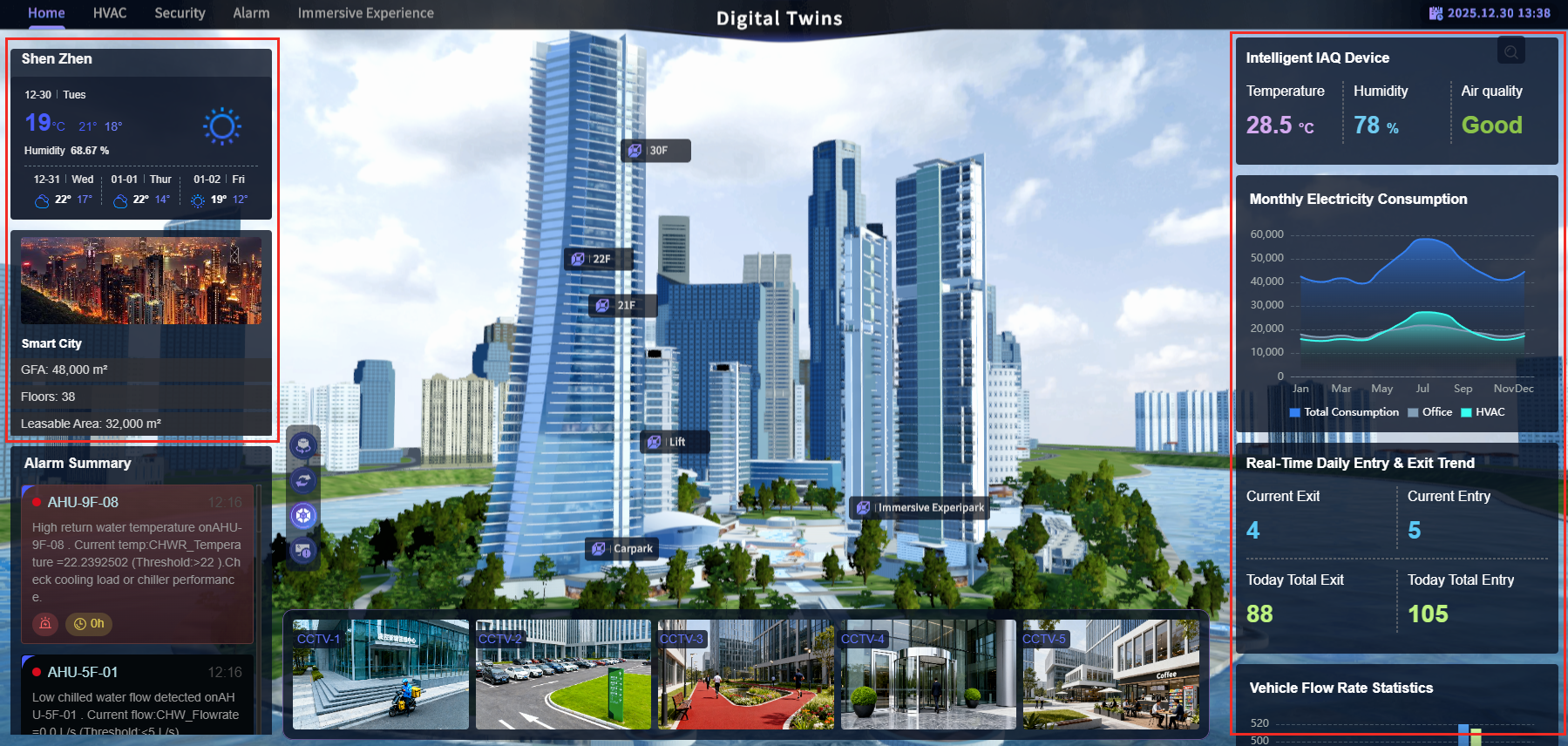

  • 预期结果: 进入数字孪生编辑器（Twins Builder）应用，创建一个模型场景（如“XX大厦”），新增图表并选择需要展示 IAQ 设备数据；可通过查看详情图表，确认设备的实时数据与告警状态正常显示。
  • 文档链接：创建场景 / 配置图表
