分析&报告

能耗模型​

能耗模型是用于分析当前系统内，能源消耗的情况

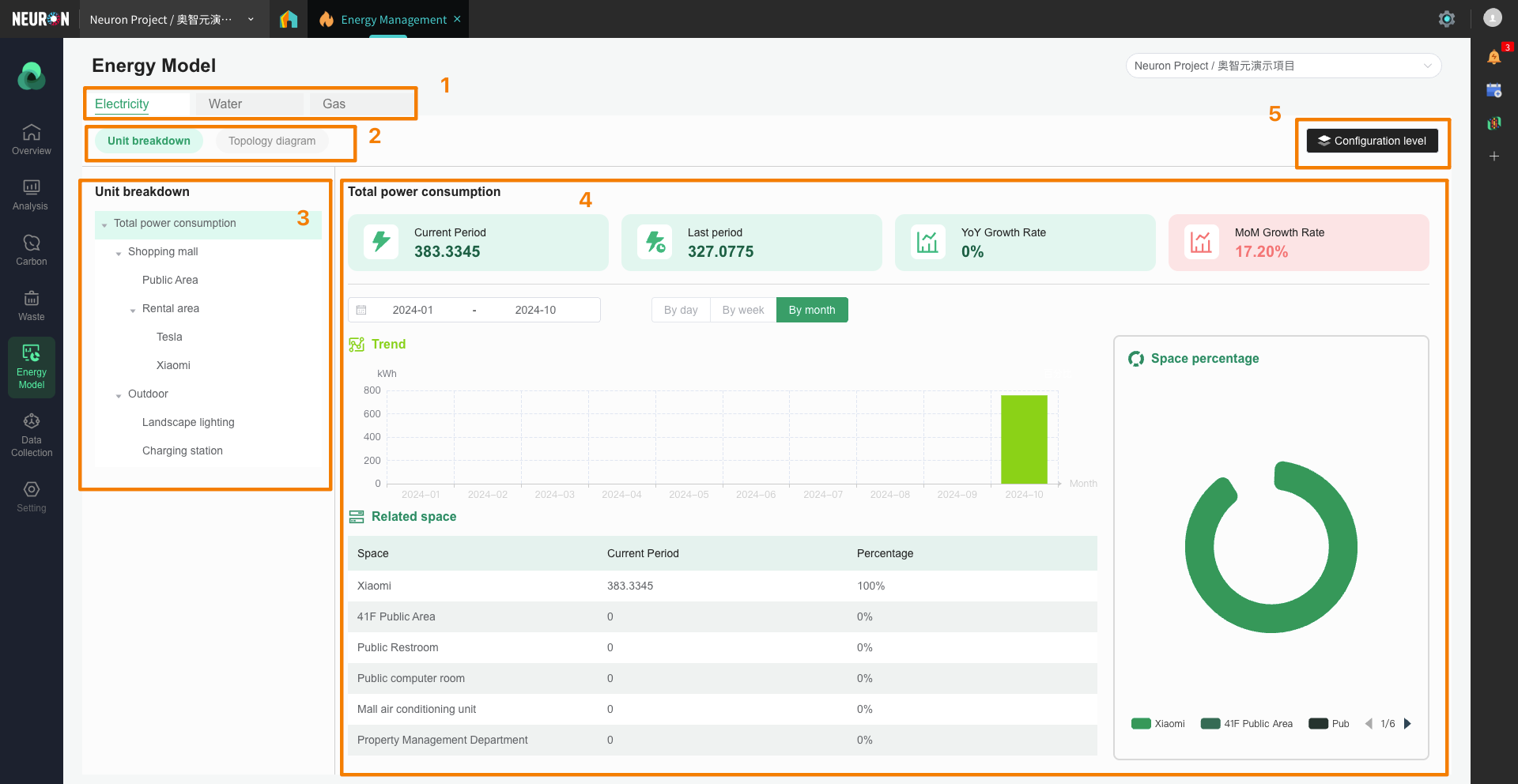

  1. 能耗模型被分为三个类型：电、水和燃气，分别展示不同类型设备的数据

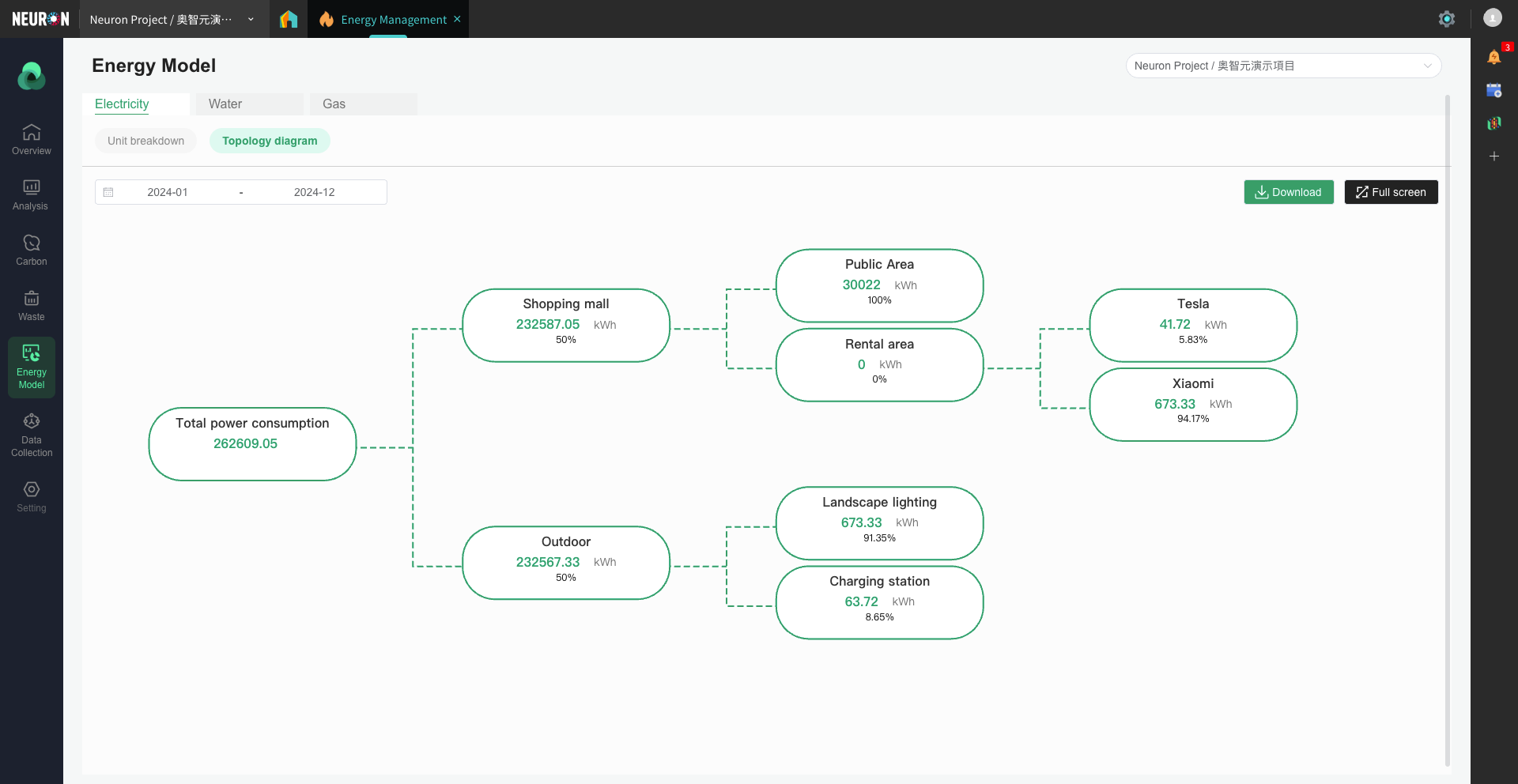

  2. 能耗模型有两种展示形式：分项详情和拓扑图

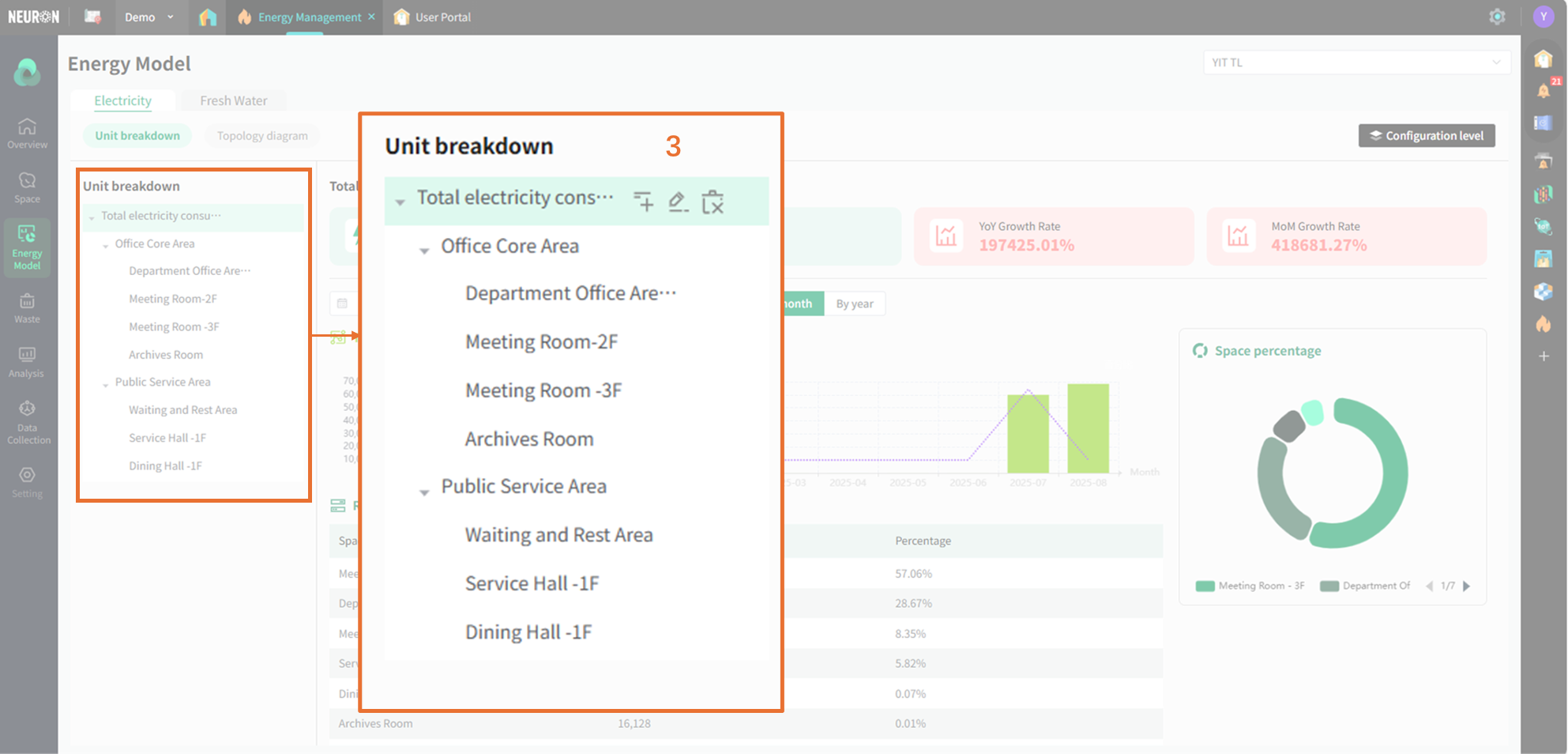

  1. 分项详情是一个树形结构，用户可以自定义


  1. 选中的层级的数据汇总会展示在右侧看板里

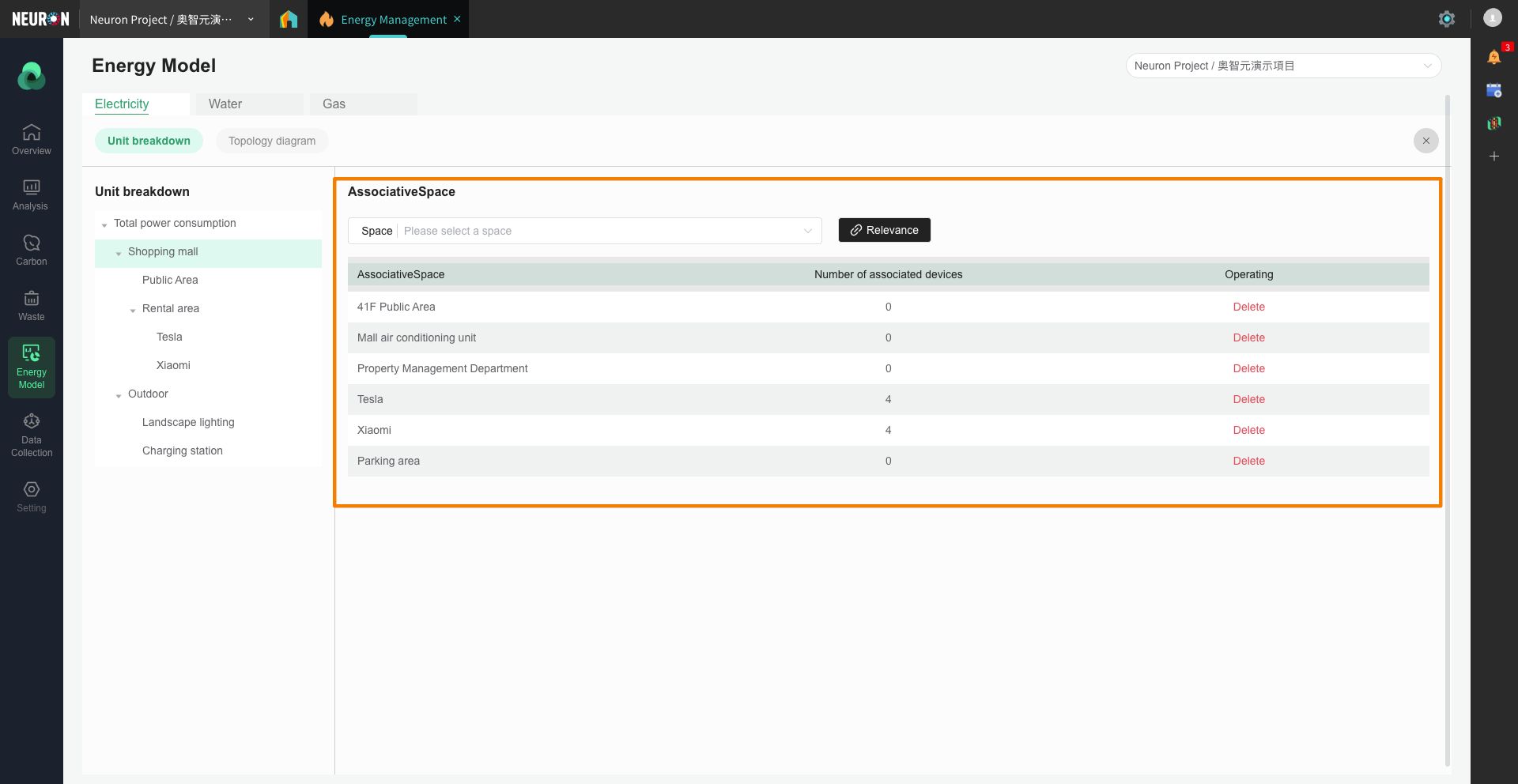

  2. 点击配置按钮，用户可以配置当前层级关联的Space数据


分析​

在分析页面，可以根据你的需求配置组合对应的

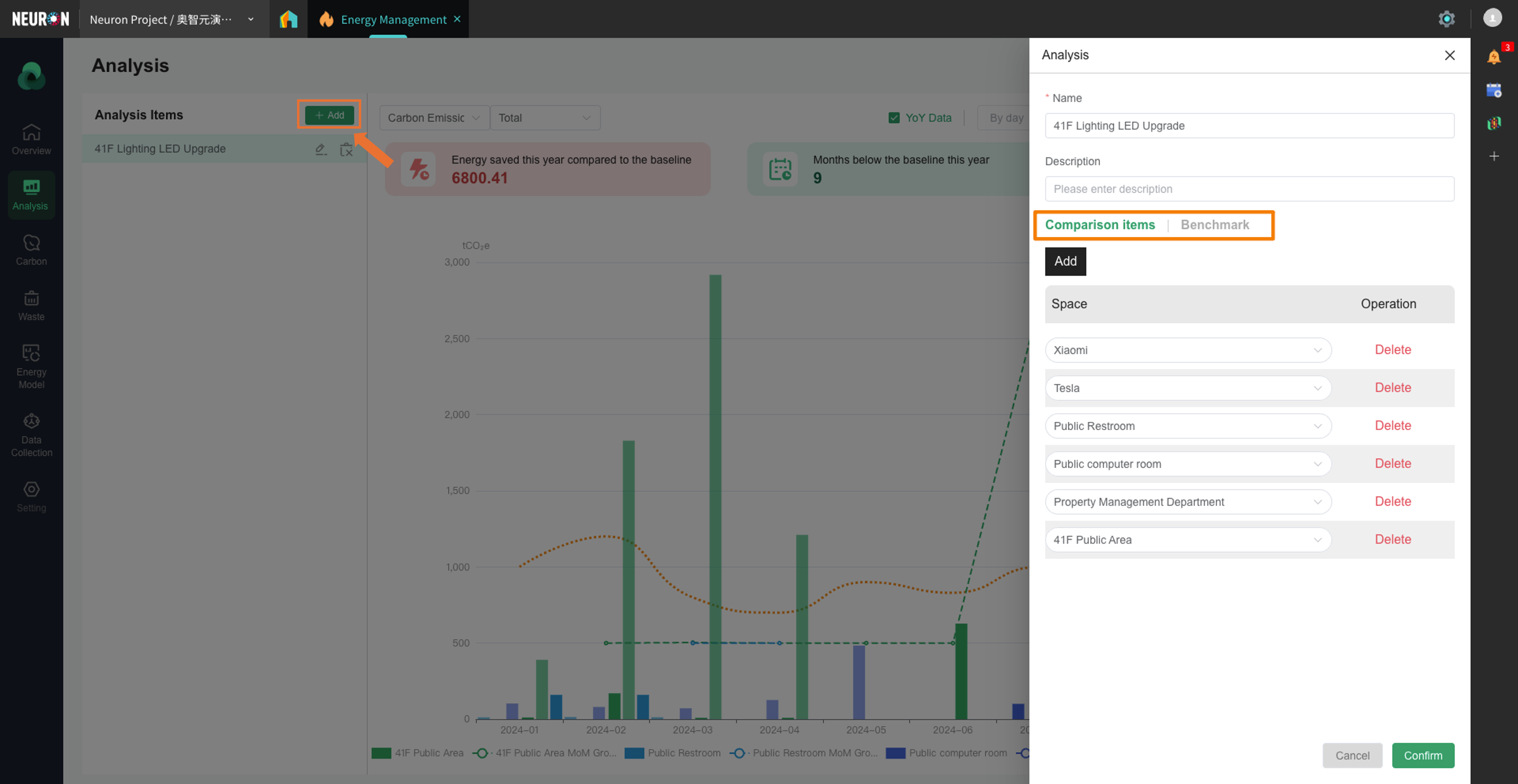

  1. 用户可以增删改查分析项，也可以编辑对应分析项所关联的Space数据。 image.png 点击 Add 按钮后，在右侧的弹窗里，填写新增分析项的名字和描述，然后选择需要加入分析对比的 Space

image.png 此外，还可以设置Benchmark来增加分析的维度,比如为每个月提前设置一个参考值，这个值将会和实际值同时出现在生成的图表里，以供参考

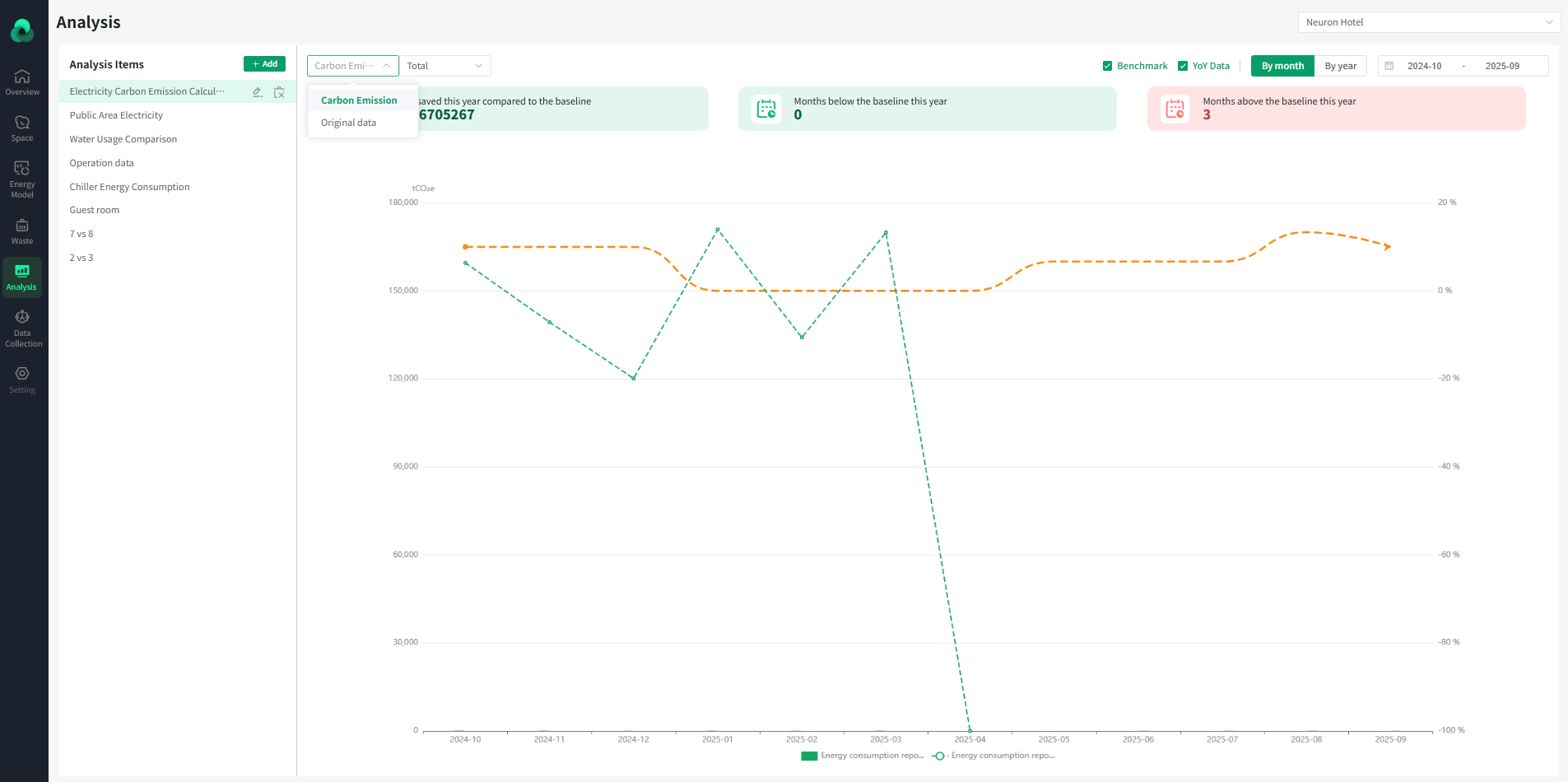

  1. 绑定Space 后，我们拥有数据源的范围，但对需要展示的数据进行筛选，基本有两大类，数据类型：源数据（包括不同的能源数据和废弃物数据）以及基于源数据计算出的碳排放数据（包括不同的碳排放源）


  1. 支持展示当前数据、环比数据、同比数据和基准数据，可以通过开关按钮和选择时间，来确认展示的数据范围。

报表​

Report 也是一个能源模块用于数据分析的一个重要的功能，其形式主要是可以下载的Excel表格，可用于定期汇报或者做进一步计算。


  1. 点击左侧菜单栏，在最下方的Setting 里面可以打开

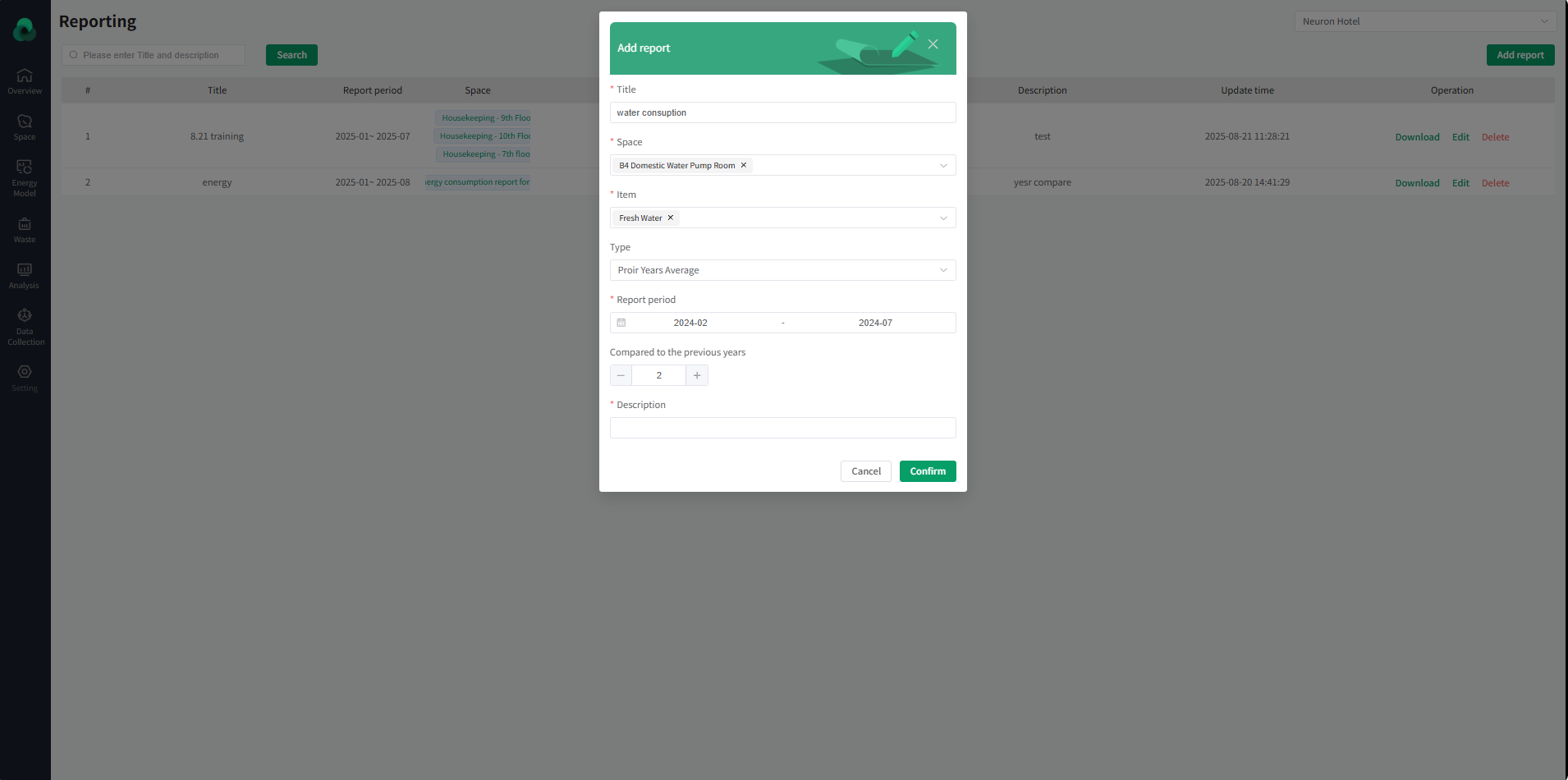

  2. 点击 Add report 按钮，打开弹窗，填写相关数据

  3. 配置报表的标题、报表相关的空间（支持多选）、报表相关的数据类型和报表的时间跨度，同时支持用户选择数据对比的年份。

    注意：当对比年份为 1 时，则报表则直接对比选择的时间跨度年份-1的数据，当对比年份大于 1，则会将往期年份的数据做均值，进行对比
