孪生资产管理（Twins Asset）

概述​

孪生资产管理模块用于在数字孪生场景中建立并维护三维模型与物理资产的关联关系。通过该模块，项目管理员可将设备状态、监控视频、运维信息等实时数据与三维模型进行绑定，实现对建筑资产的全生命周期可视化管理，确保虚拟场景与物理实体在状态、空间与业务层面保持同步。

访问方式与先决条件​

如何访问​

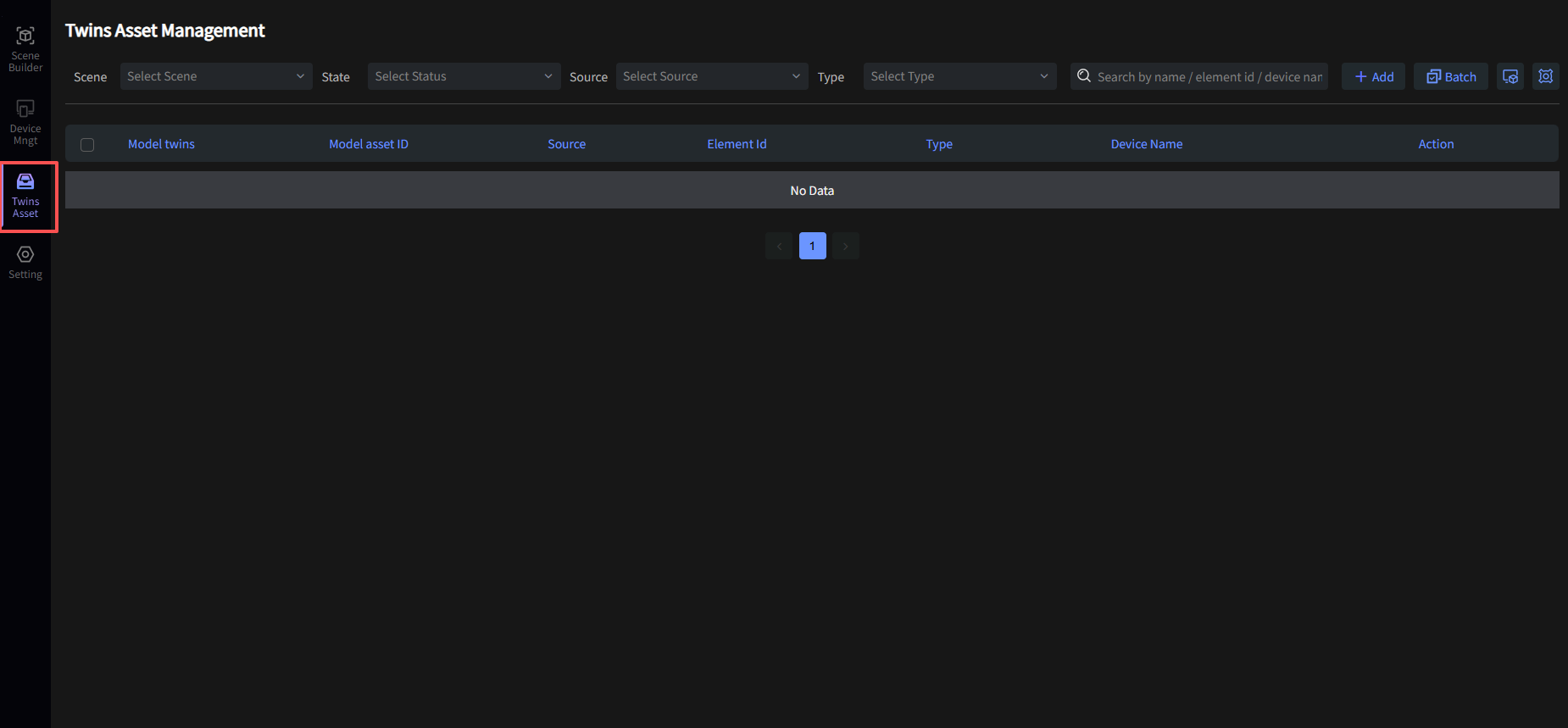

进入应用后，点击左侧菜单栏 “Twins Asset”，查看孪生资产管理页面：

开始之前​

权限配置​

为确保正常使用，您的账号需要拥有项目管理员的权限，才能查看孪生资产管理界面。

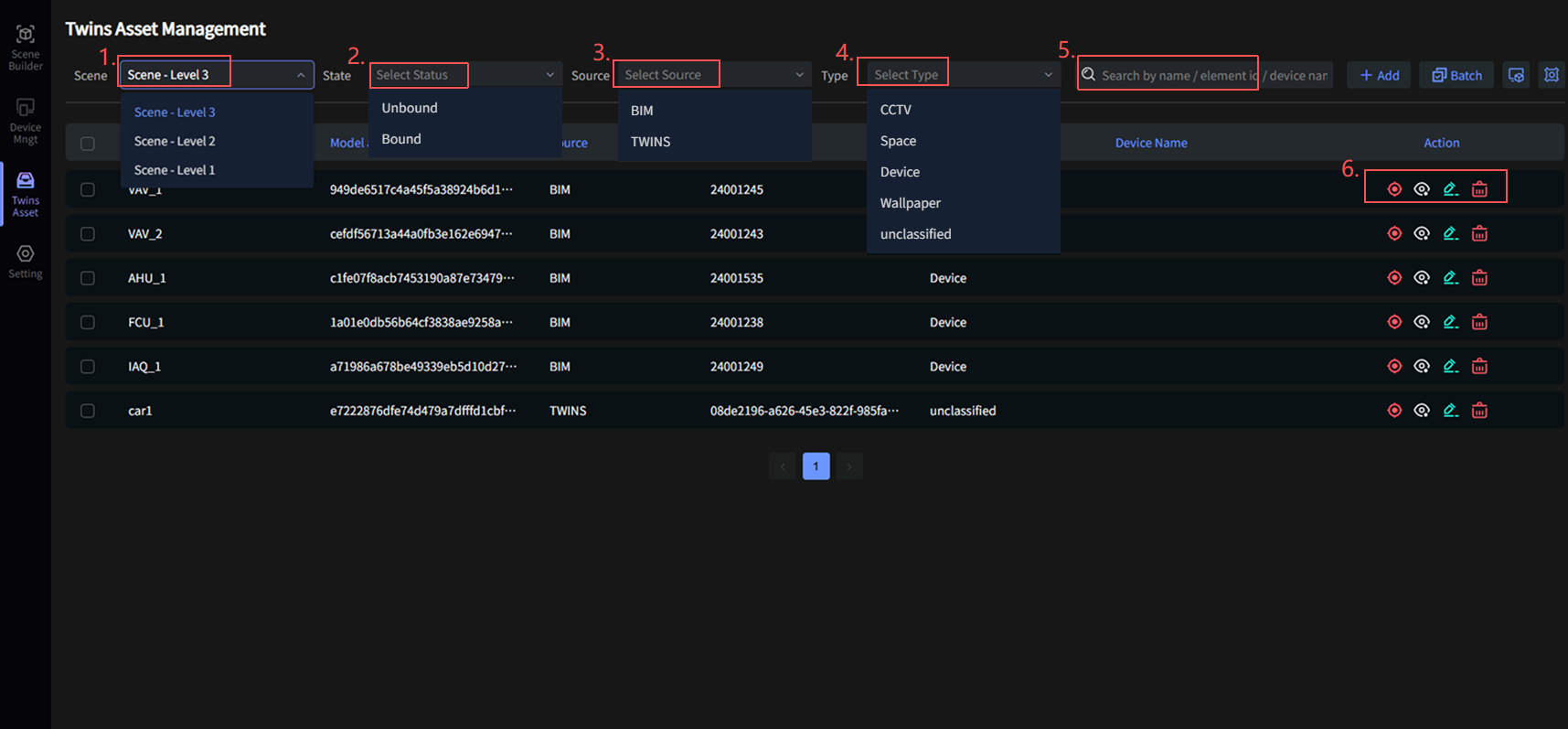

孪生资产管理界面功能​

  1. 根据场景分类；
  2. 根据孪生资产是否绑定设备分类；
  3. 根据孪生资产来源分类；
  4. 根据孪生资产类型分类；
  5. 可通过孪生资产名称、Element Id、设备名称/别名搜索；
  6. 从左往右分别是孪生资产定位、详情、编辑、删除。

孪生资产新增​

预配置设备类型​

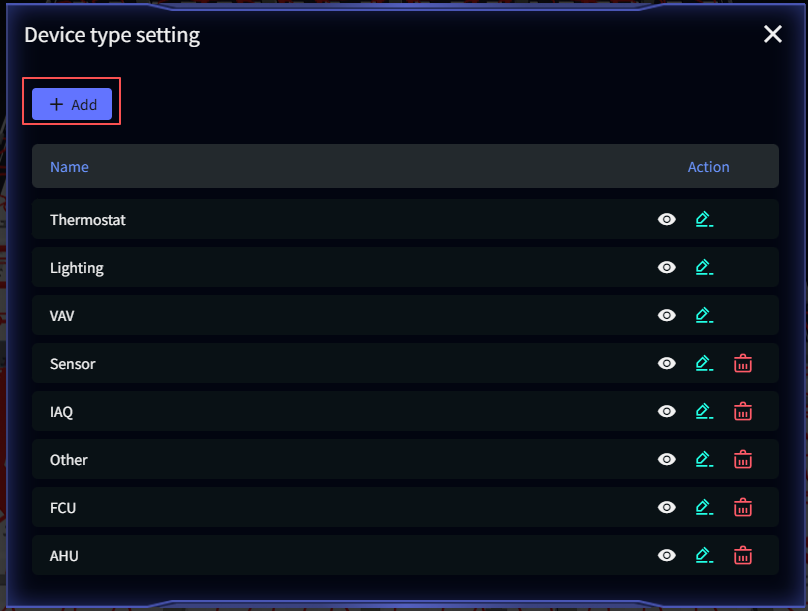

新增资产设备前需预先设定设备类型。请通过左侧菜单栏点击【设置】-【设备类型设置】，点击 +Add 按钮新增。

在模型内通过 Asset List 新增​

tip

前置条件：在 Hotkey 配置中开启 Asset List。

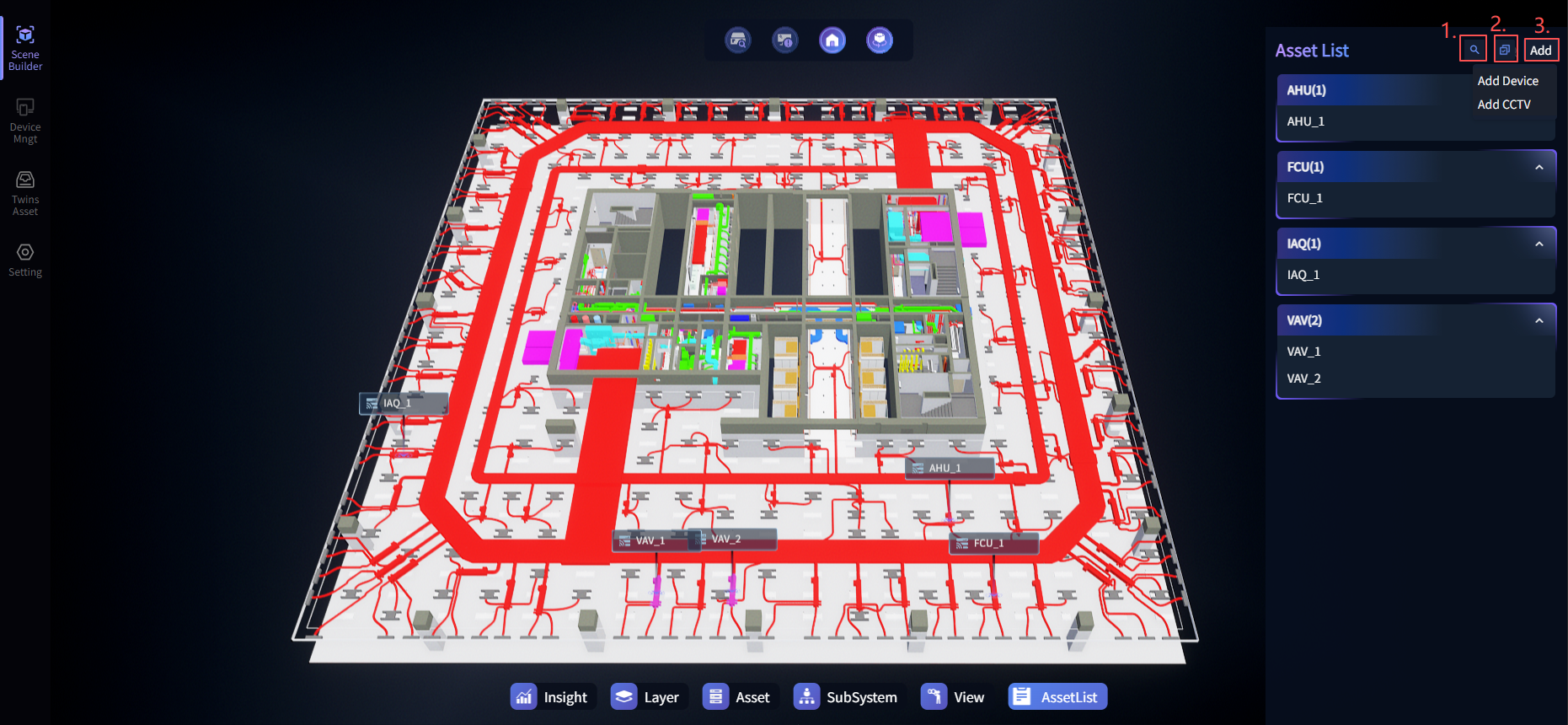

Asset List：开启后该场景内的全部资产列表将会出现在左/右抽屉内，用于展示关联了有实时数据的设备或大型资产的模型元件，点击模型展示设备的实时数据、基本信息、维护状态、BIM信息等详情。

  1. 资产搜索
  2. 资产分类
  3. 资产添加：支持新增 Asset 和 CCTV 两种类型

1. 新增 Device​

tip

如需查看模型的实时数据，则需要将模型元件与 Device 绑定。

前置条件：请确保需要的实时数据已经接入数据中台，并在【数字孪生模块】-【设备管理】列表同步到了该设备。在【数字孪生模块】-【设备管理】出现的设备才能在模型中被绑定。

【设备接入数据中台操作指南】/【数字孪生-设备管理列表同步操作指南】

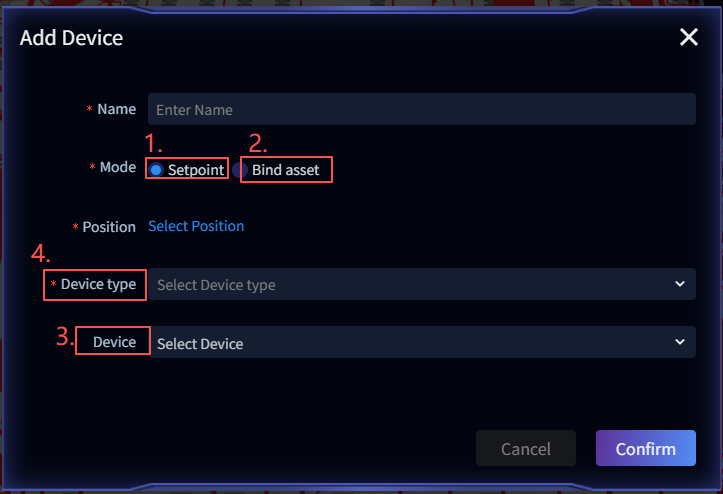

设备名称自定，选择新增方式 1.添加点位 或 2.绑定资产 ，点击4.设备类型下拉框可查看选择设备类型，通过3.绑定设备数据到资产中，即可看见设备的实时数据。

2. 新增 CCTV​

tip

前置条件：CCTV设备已经接入AI Camera模块，详情参考【摄像头配置】。

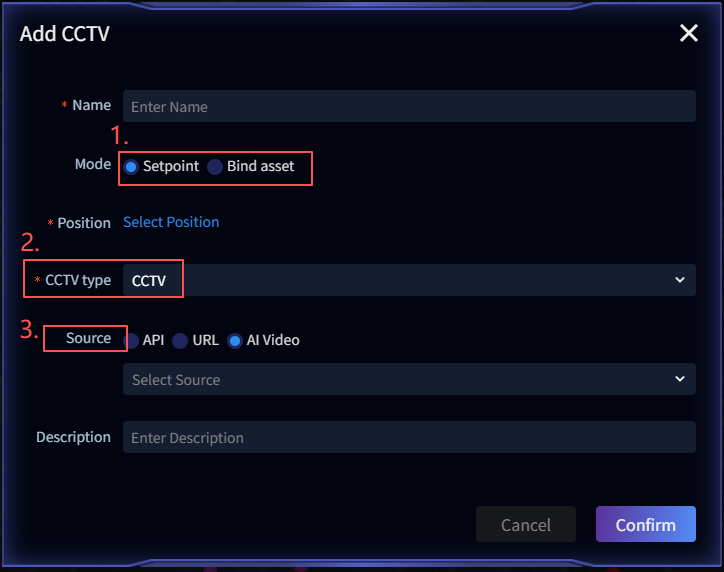

CCTV 名称自定，新增方式可选择 1.添加点位或绑定资产 进行新增，2.CCTV类型选择【CCTV】，3.数据来源需要选择【AI video】，下拉选择数据。

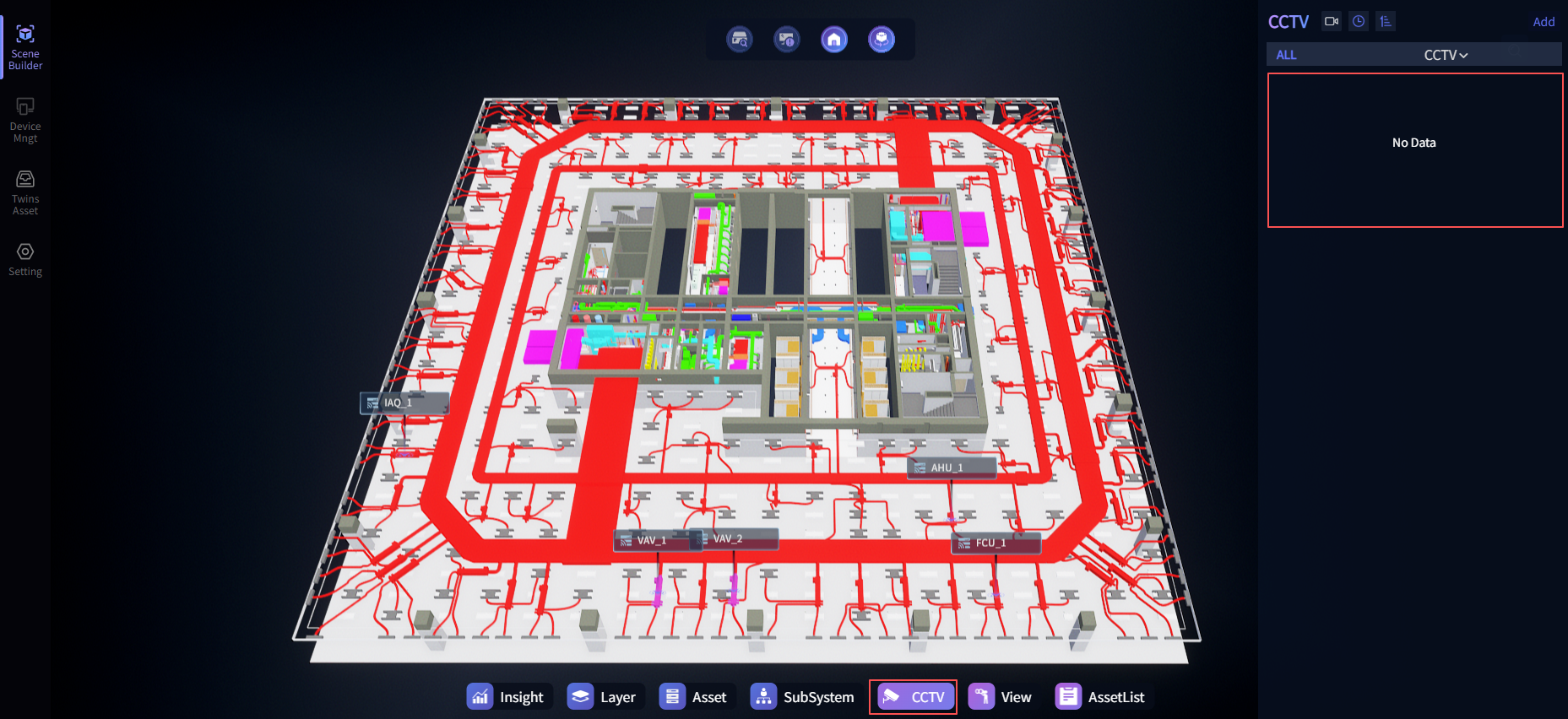

添加后，也可以通过下方的 CCTV Hotkey 进入 CCTV 列表查看到实时监控。

在模型内新增模型元件​

tip

系统内预置的丰富的模型组件库，用户可以根据需求对模型做简单的二次编辑，并绑定设备获得实时数据。

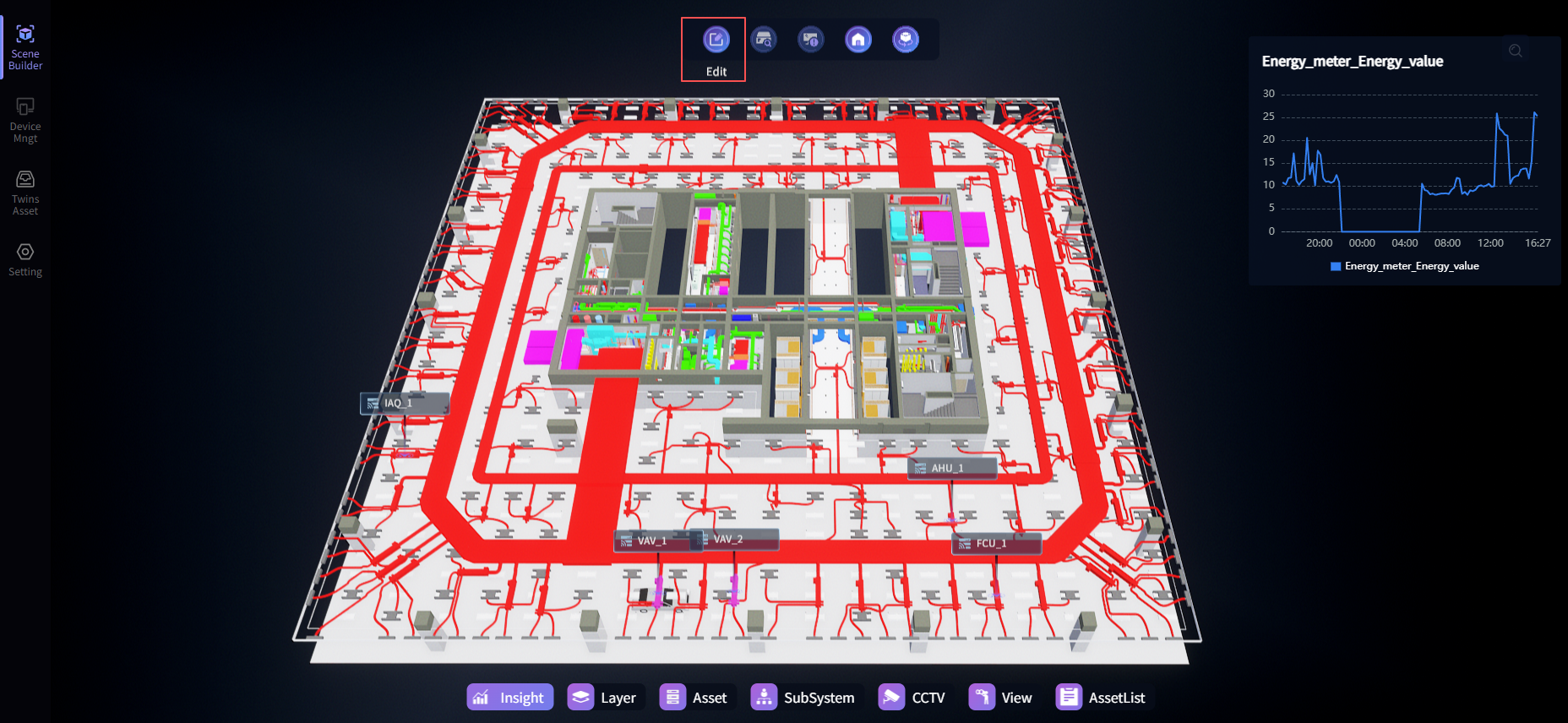

进入到场景中，同时按住【Ctrl】+【Shift】+【1】，场景上方会出现【编辑模式】按钮，点击进入编辑模式。

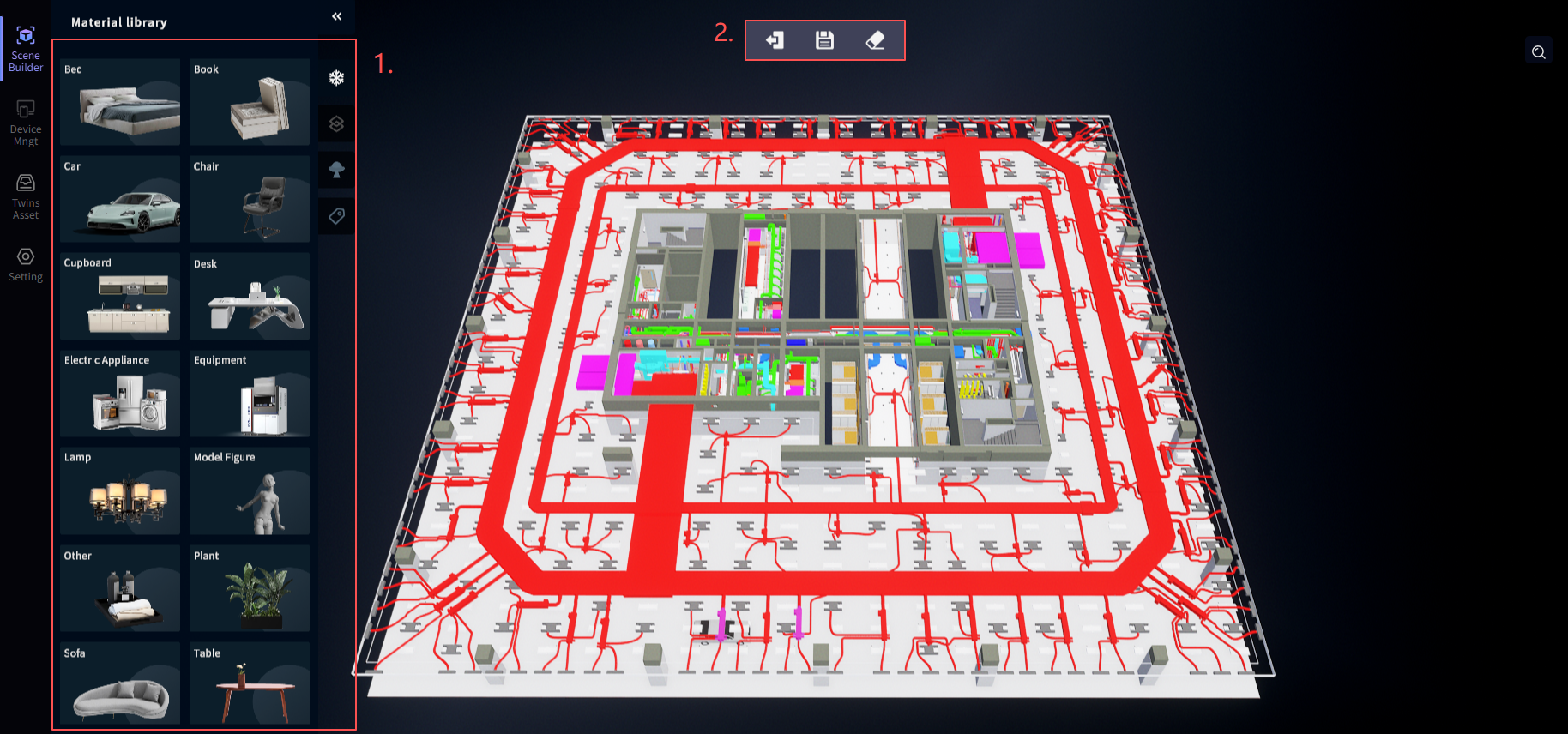

  1. 左侧列表为系统默认提供的额外模型，您可自行添加并绑定设备，以此来查看设备实时数据；
  2. 从左往右分别为退出编辑模式、保存操作、清除操作。

在资产管理界面新增​

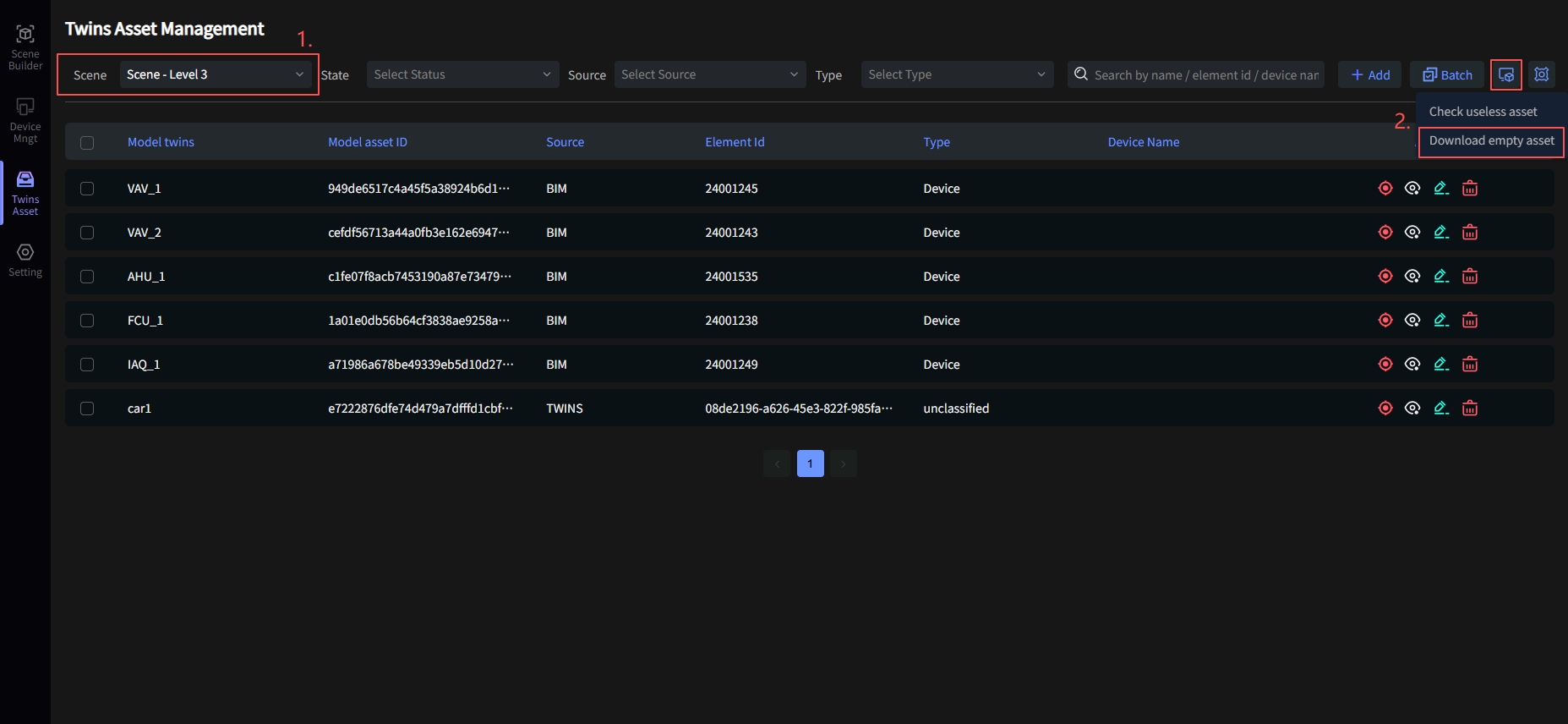

通过此方式添加资产前，需先获取BIM模型的 Element Id 以准确定位模型。为此，您可先导出场景中未绑定的空资产：1.选中场景，点击 2.下载空资产，即可获取包含各层级BIM模型 Element Id 的文件。

tip

Element Id: 是在三维模型中每一个独立构件或对象的唯一身份标识符，平台通过这个Id来精确定位和管理具体的模型。一个Element Id只能绑定一个设备。

1. 单个新增​

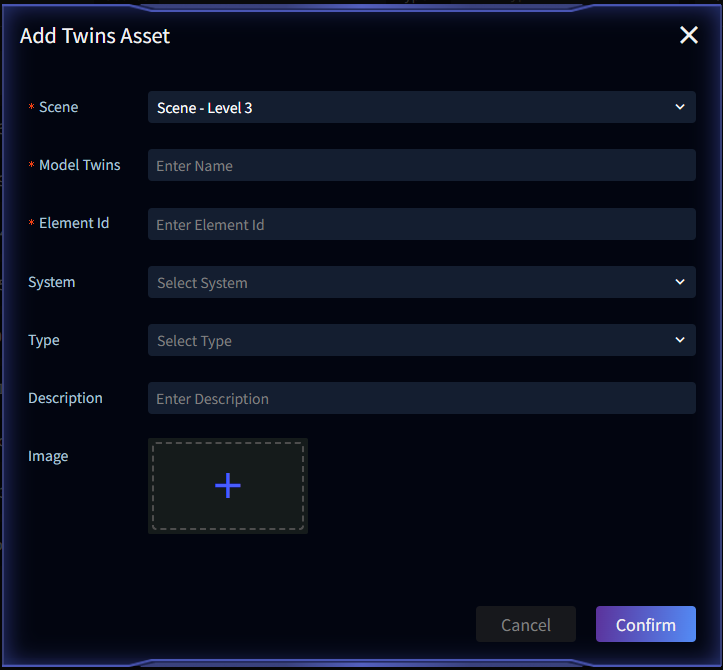

孪生资产管理页面右上角可以看到 +添加 和 批量 两个按钮；点击 +添加，进入孪生资产单个新增页面：

选择要绑定的场景，将孪生资产名称和BIM模型的Element Id填入。

2. 批量新增​

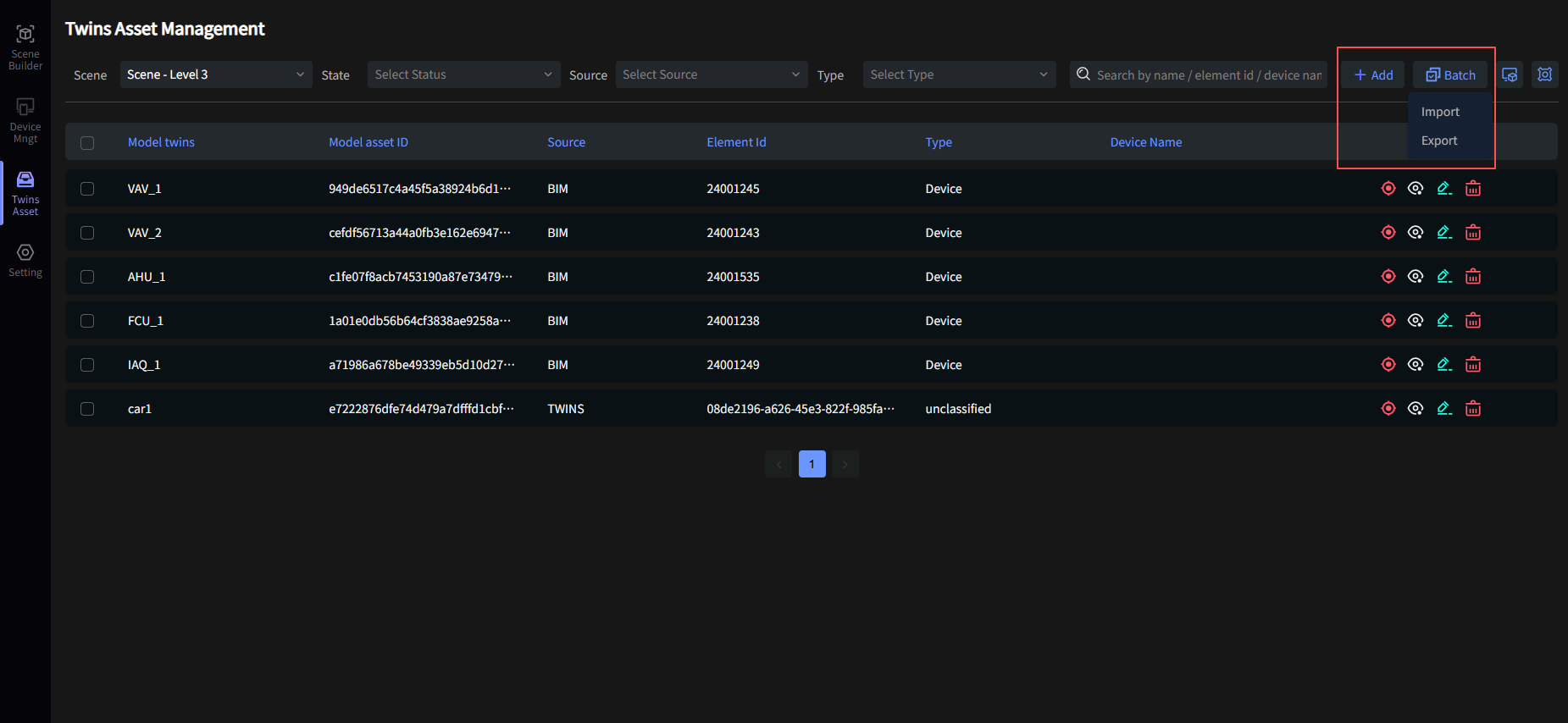

孪生资产管理页面右上角可以看到 +添加 和 批量 两个按钮；点击批量下的导入，进入孪生资产批量新增页面。

注：需先完成设备类型配置才可导出模板。

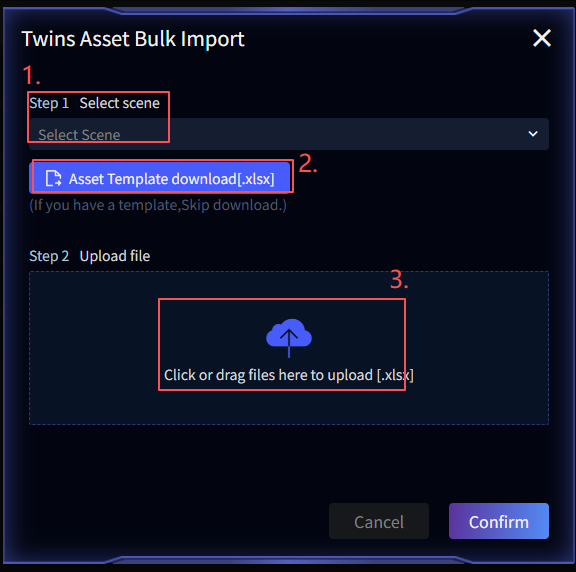

  1. 选择要绑定的场景；

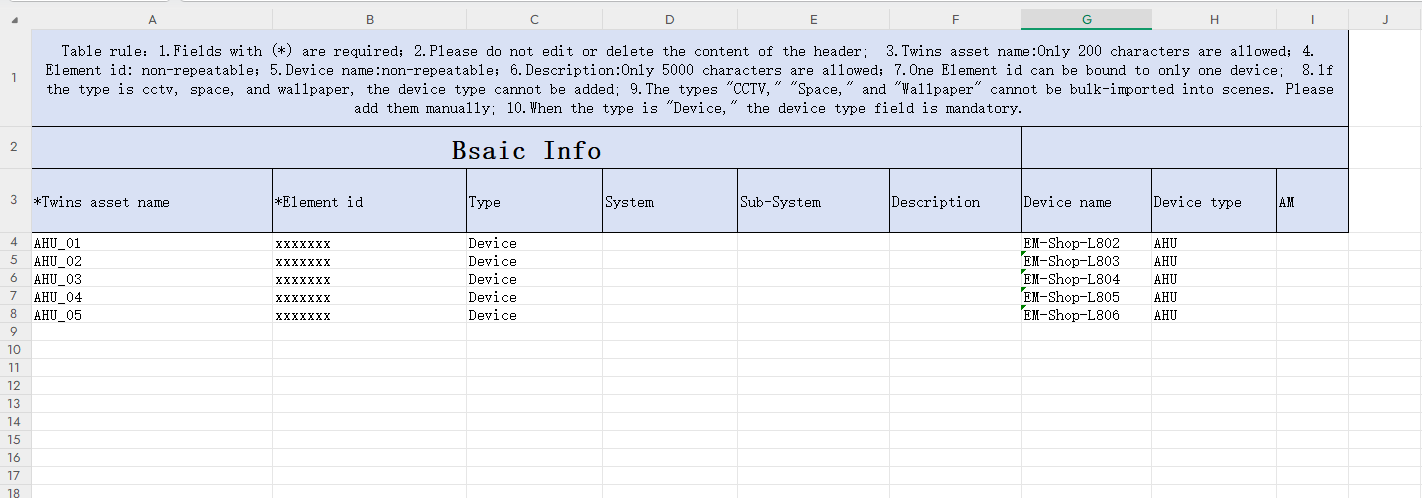

  2. 下载该场景的孪生资产模板；

    • Twins Asset Name: 用户自定,通常格式为"建筑名-楼层-系统-编号";
    • Element Id：为孪生资产绑定模型，根据上文下载的BIM模型Element Id填入；
    • Type: 当配置为 “device” 时，倒数第二列 “Device Type” 为必填项，配置设备类型;
    • Device name：如孪生资产需要查看实时数据/设备状态，则填入对应的device name。（Device为已经接入数据中台且同步至数字孪生模块设备管理列表内的device）。

  3. 将编辑后的Excel文件导入即可。

孪生资产信息维护​

用于完善和管理资产在数字孪生场景中的业务属性与关联数据。通过该功能，用户可为资产配置系统分类、设备类型、维护信息及数据链接等属性，实现对资产业务维度、状态数据和维保信息的集中管理，确保虚拟场景中的资产具备完整的业务语义和实时数据展示能力。

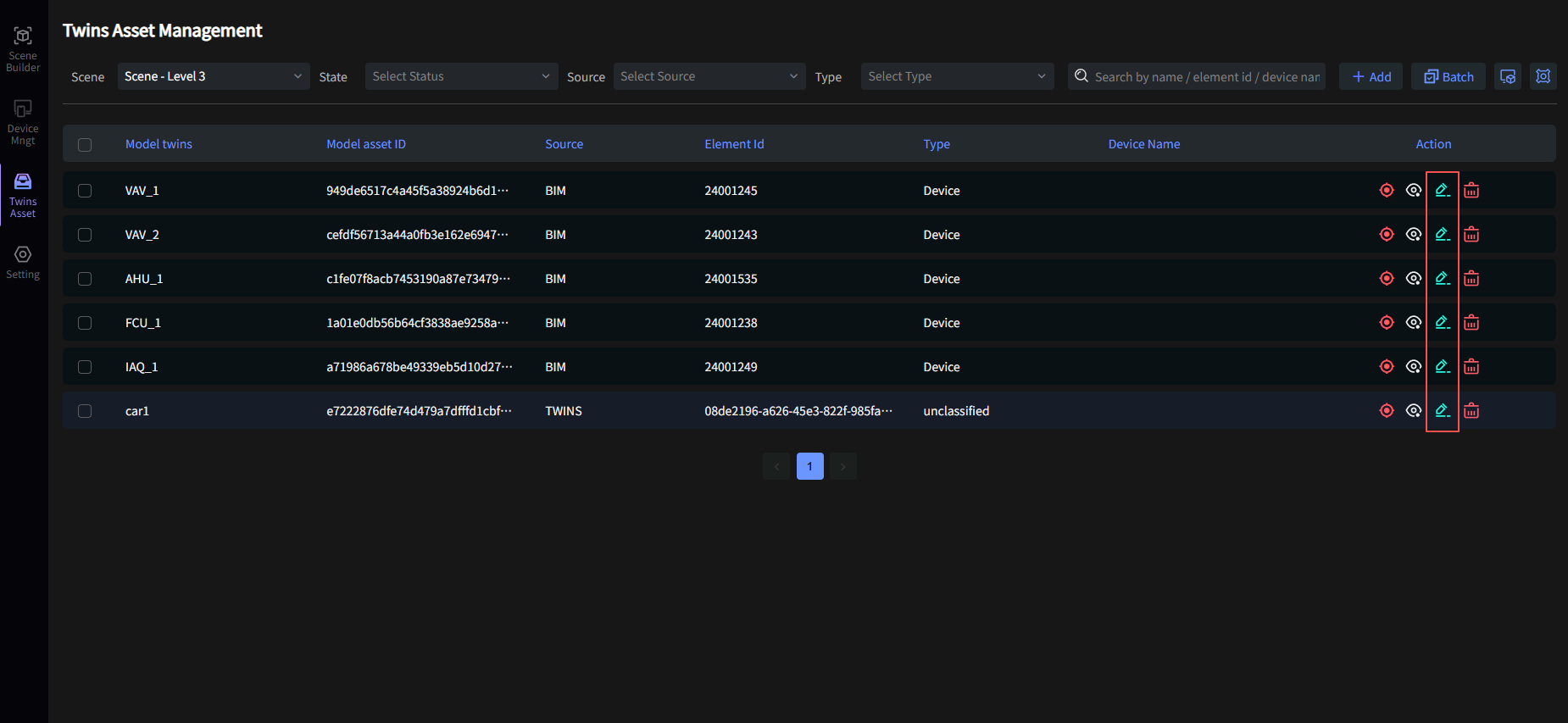

在孪生资产管理界面，选择某个孪生资产，最右侧操作栏选择编辑。

系统信息​

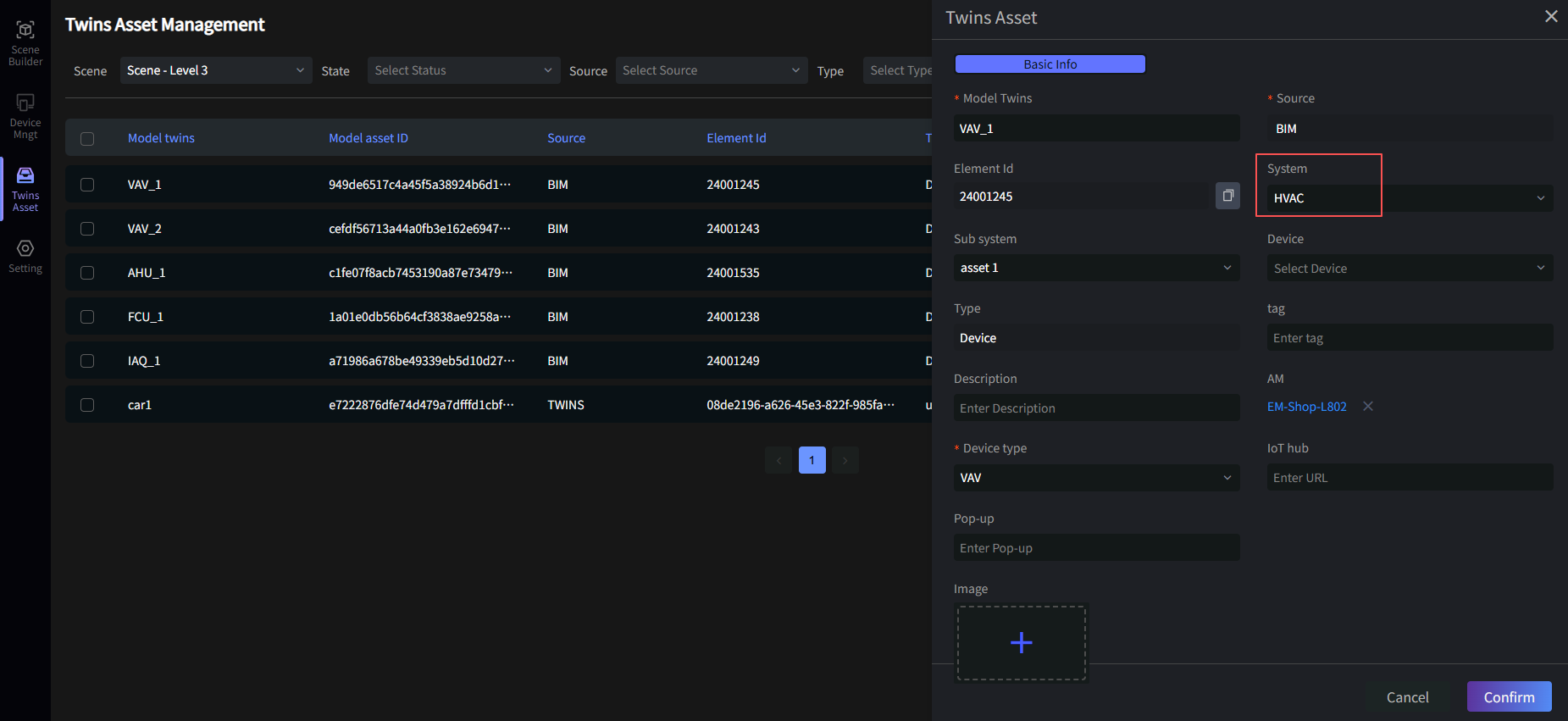

进入编辑页面，点击系统，选择您要绑定的系统，点击确认即可。

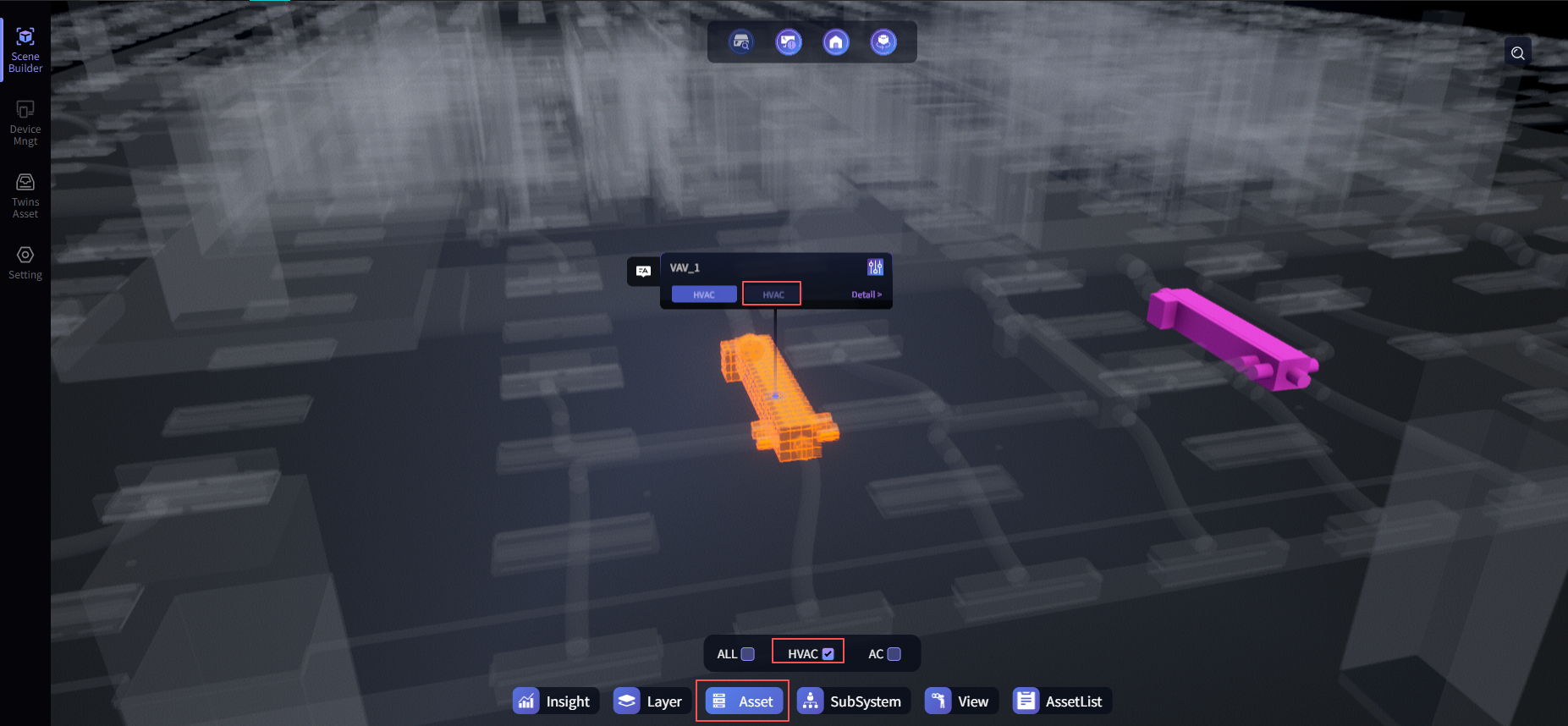

绑定了系统的资产，可在场景中勾选查看此系统分类下的资产。

系统新增：​

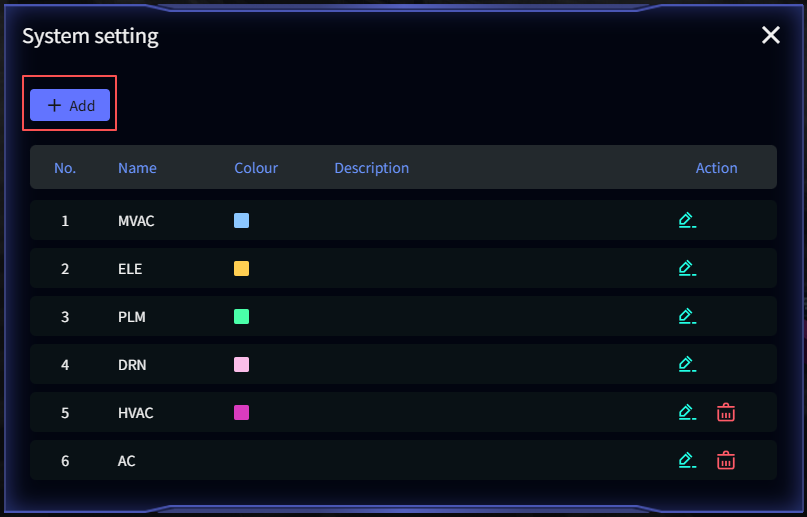

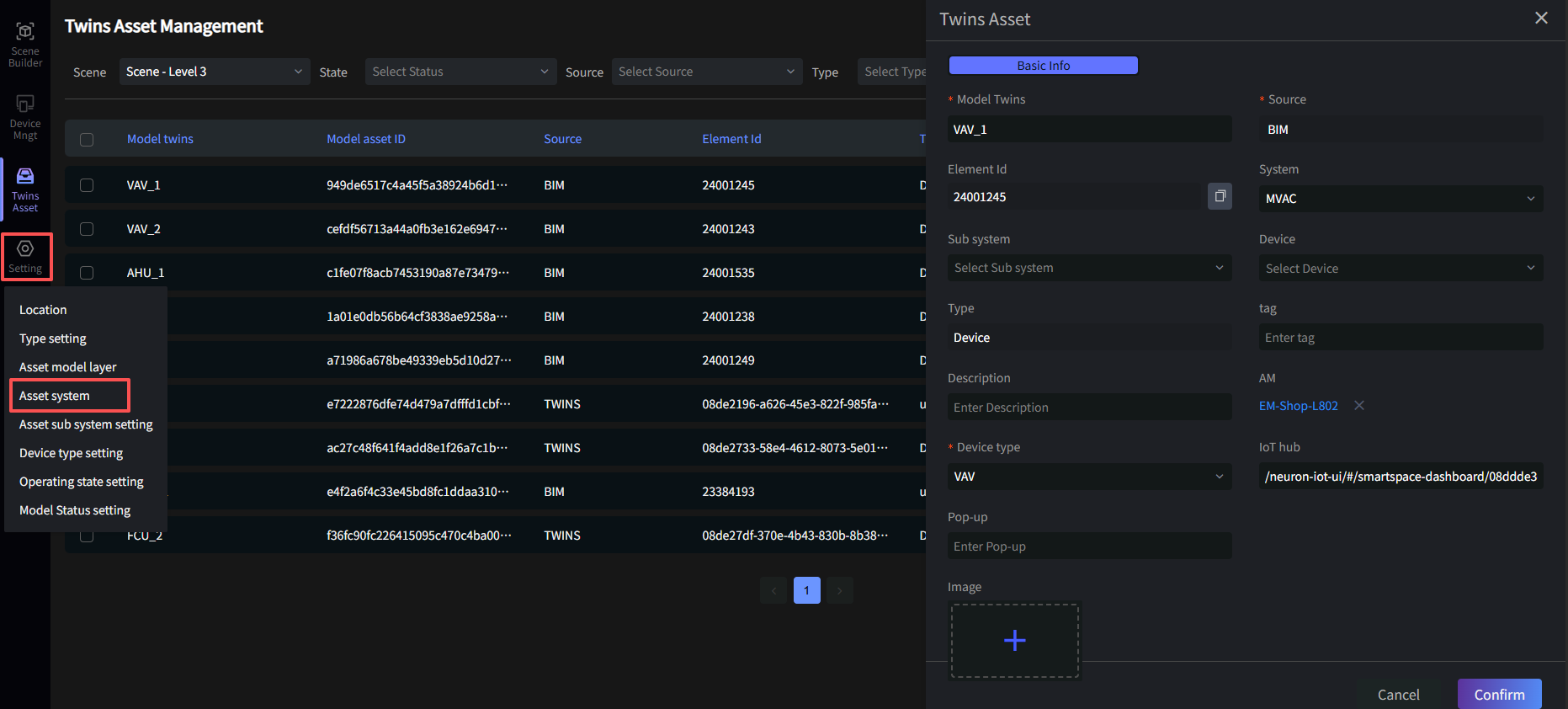

左侧菜单栏设置选择资产系统设置，点击 +添加 新增后确认即可。

子系统信息​

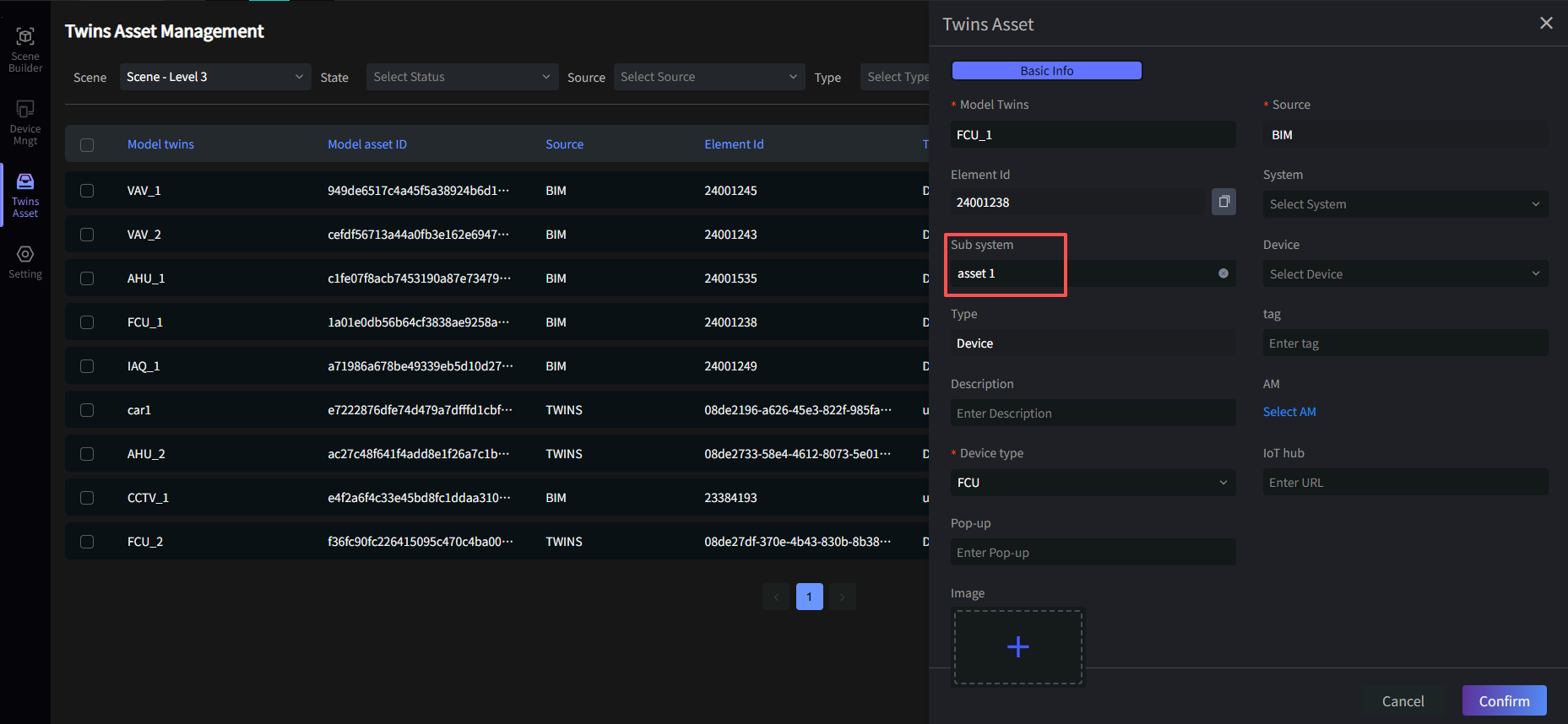

进入编辑页面，点击子系统，选择您要绑定的子系统，点击确认即可。

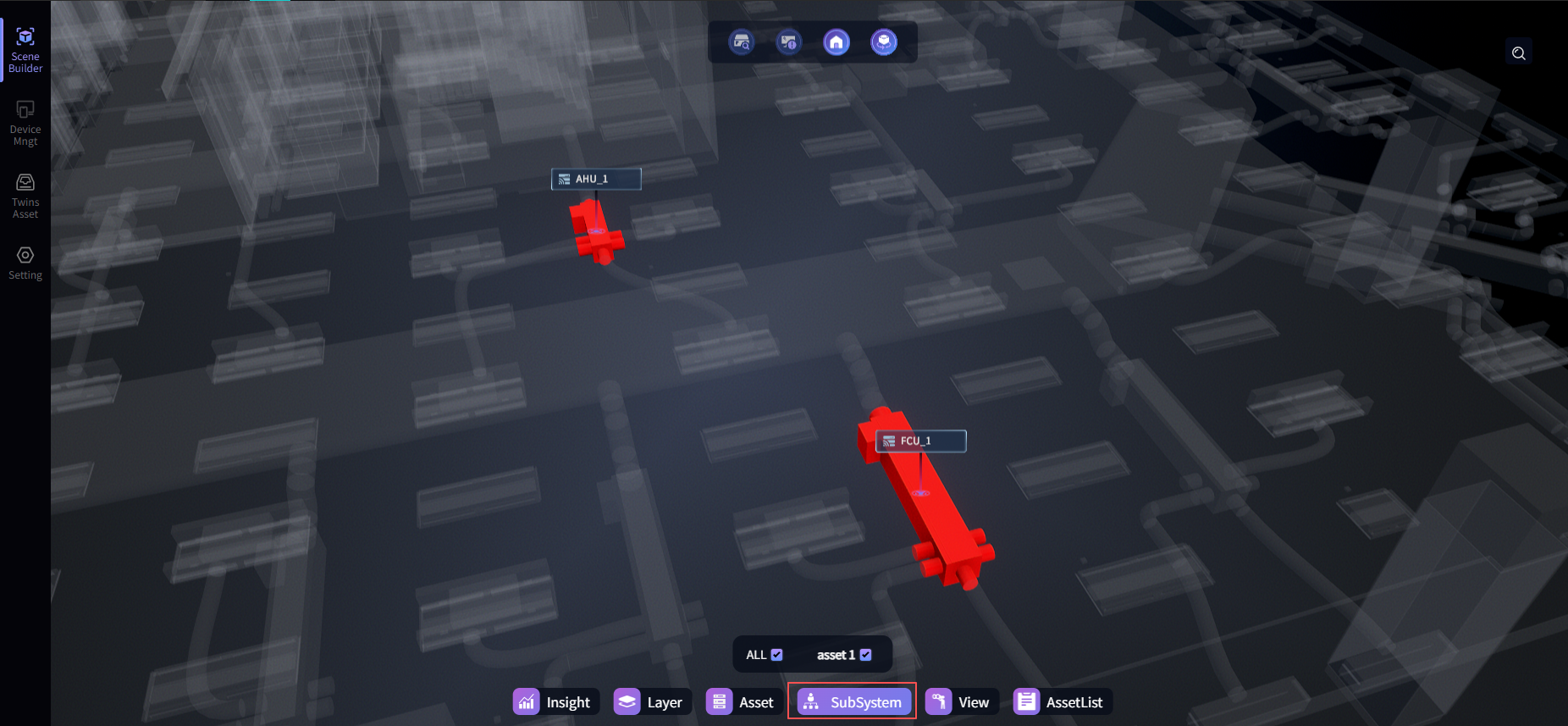

绑定了子系统的资产，可在场景中勾选查看此子系统分类下的资产。

子系统新增​

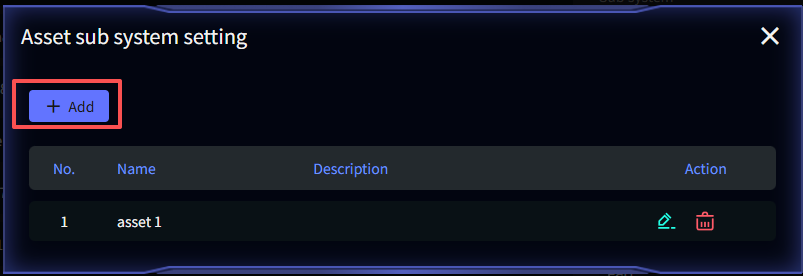

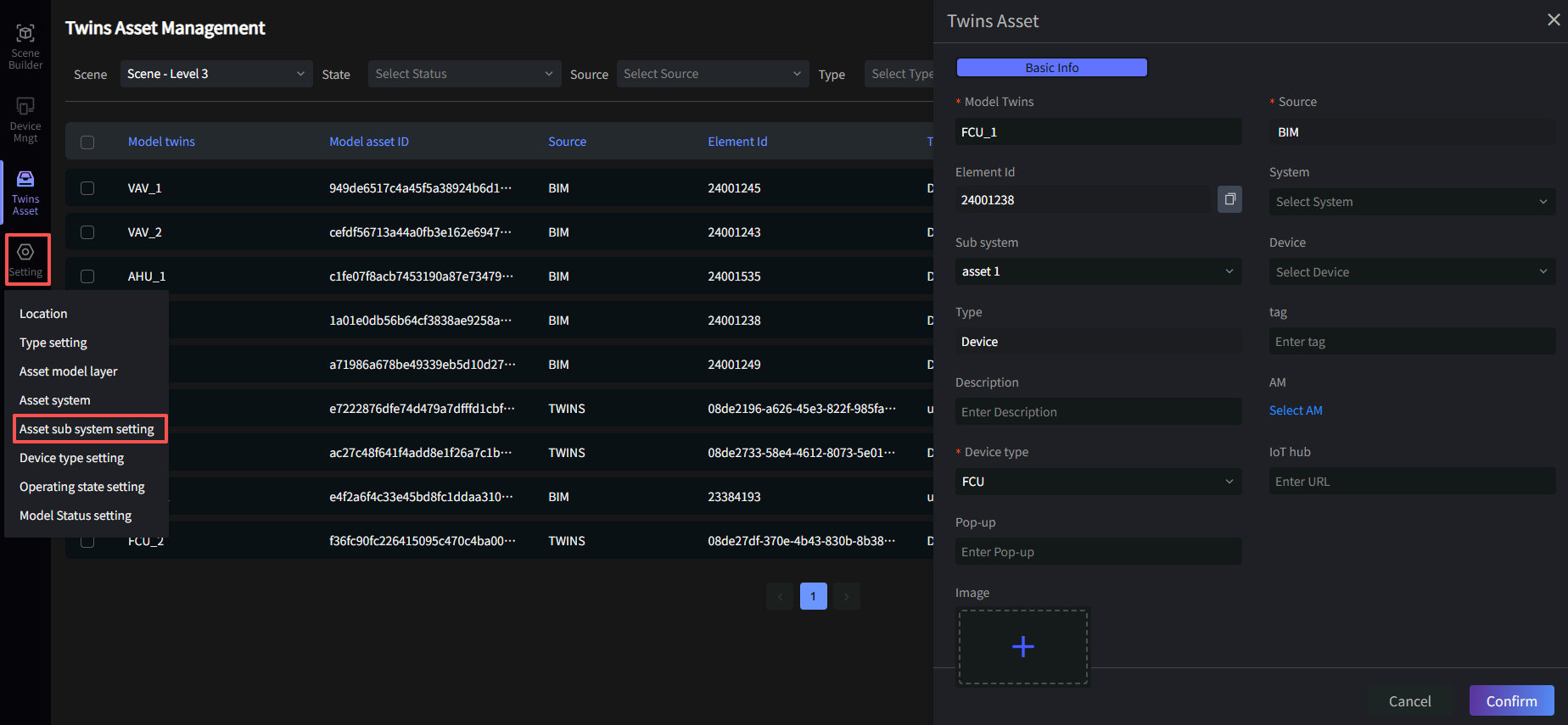

左侧菜单栏设置选择资产子系统设置，点击 +添加 新增后确认即可。

绑定设备实时数据（Device）​

tip

如需查看模型的实时数据，则需要将模型元件与 Device 绑定。

前置条件：请确保需要的实时数据已经接入数据中台，并在【数字孪生模块】-【设备管理】列表同步到了该设备。在【数字孪生模块】-【设备管理】出现的设备才能在模型中被绑定。

【设备接入数据中台操作指南】/【数字孪生-设备管理列表同步操作指南】

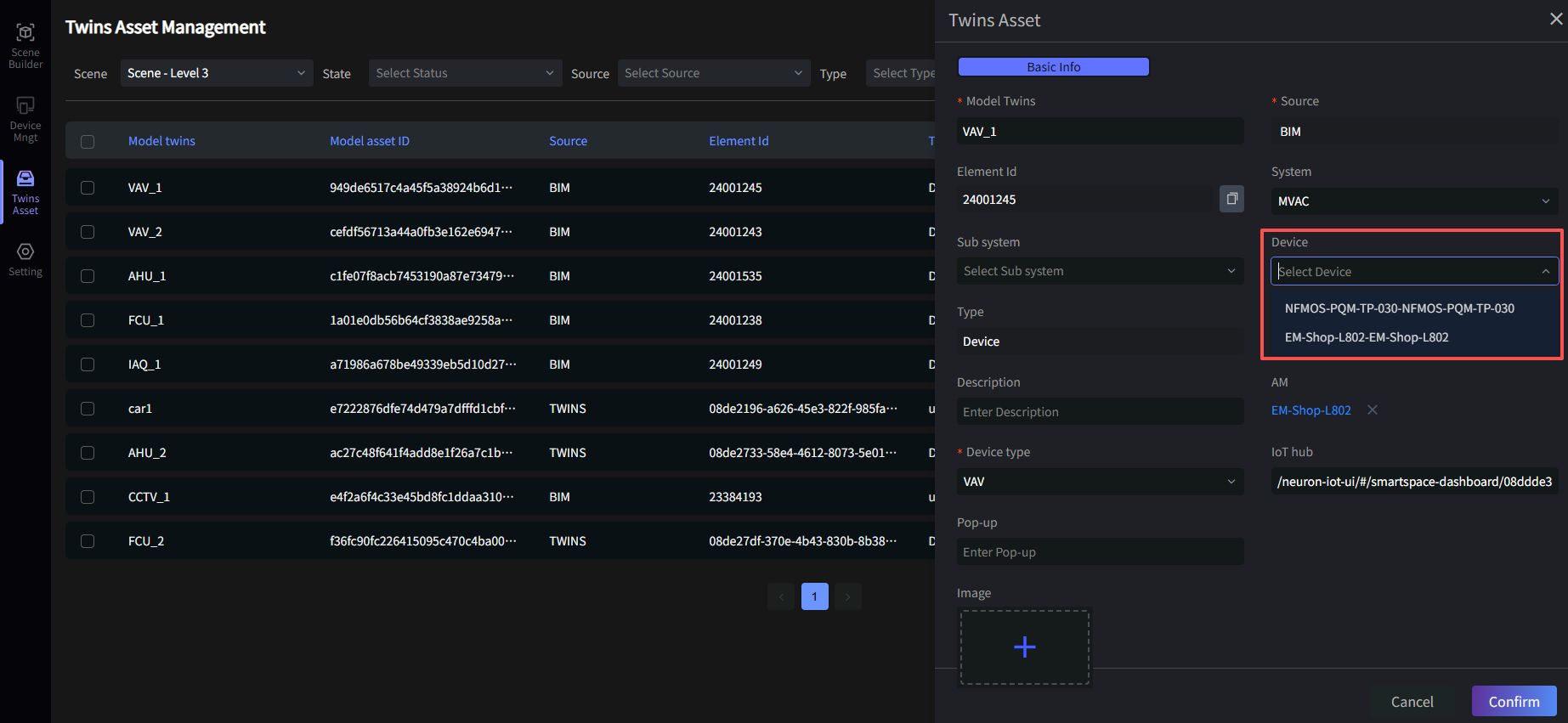

通过孪生资产信息编辑，在设备栏将您需要绑定的设备选中，点击确认即可，如下图：

设备类型信息​

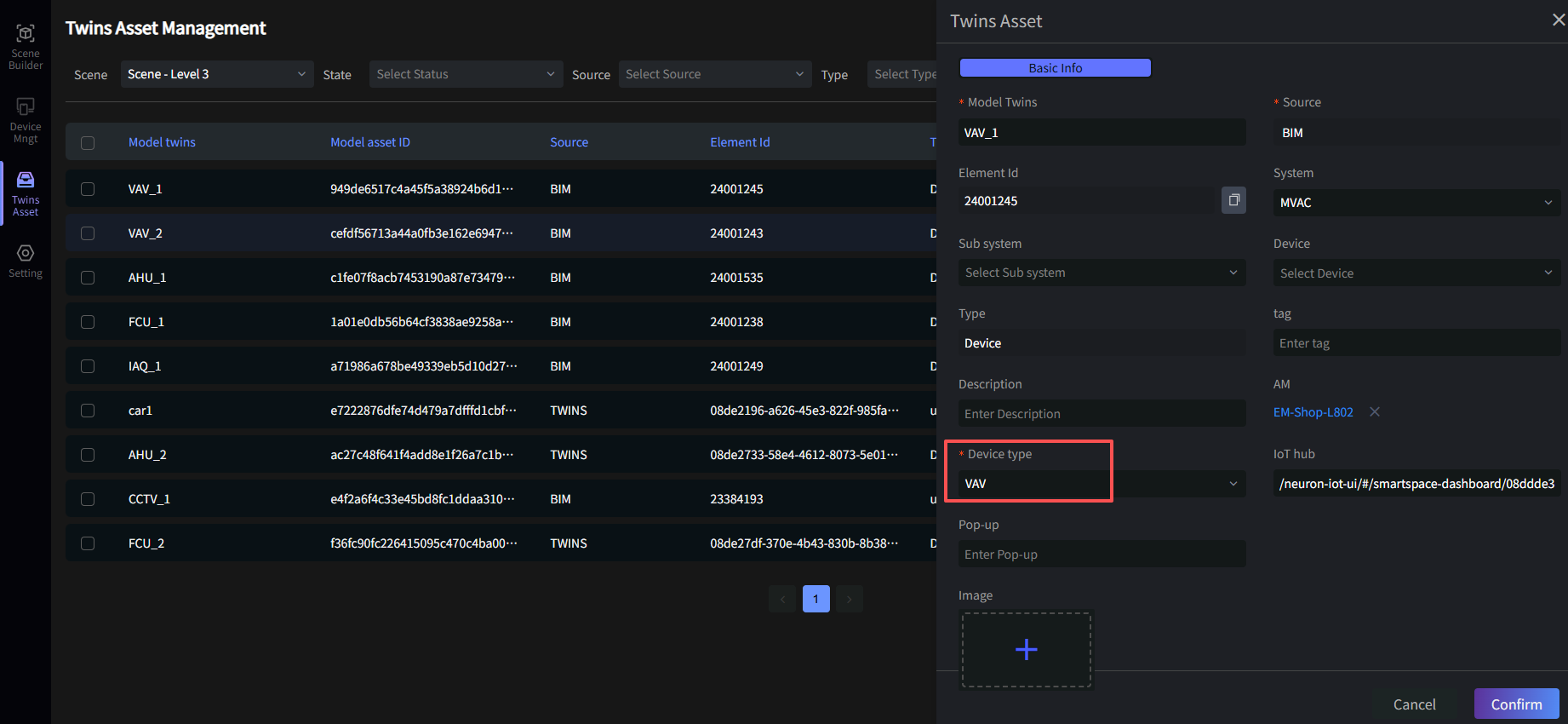

进入编辑页面，点击设备类型，点击下拉框选择您要绑定的设备类型，点击确认即可。

注意：编辑设备类型的前提是该孪生资产绑定类型为设备。

设备类型新增：​

左侧菜单栏设置选择设备类型设置，点击 +添加 新增后确认即可。

AM信息​

tip

若需在三维场景中查看资产的详细信息（包括基础信息、规格文档、维保记录及工单状态等），需将孪生资产与资产管理模块（Asset Management，简称AM）中的对应资产进行绑定。

绑定前，请确保已在AM模块中完成对应资产设备的创建与基础信息维护，详情参考【资产管理应用】。

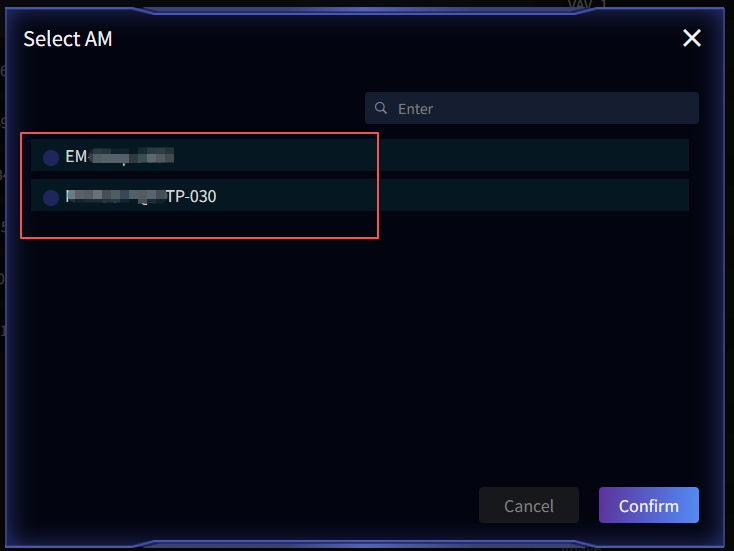

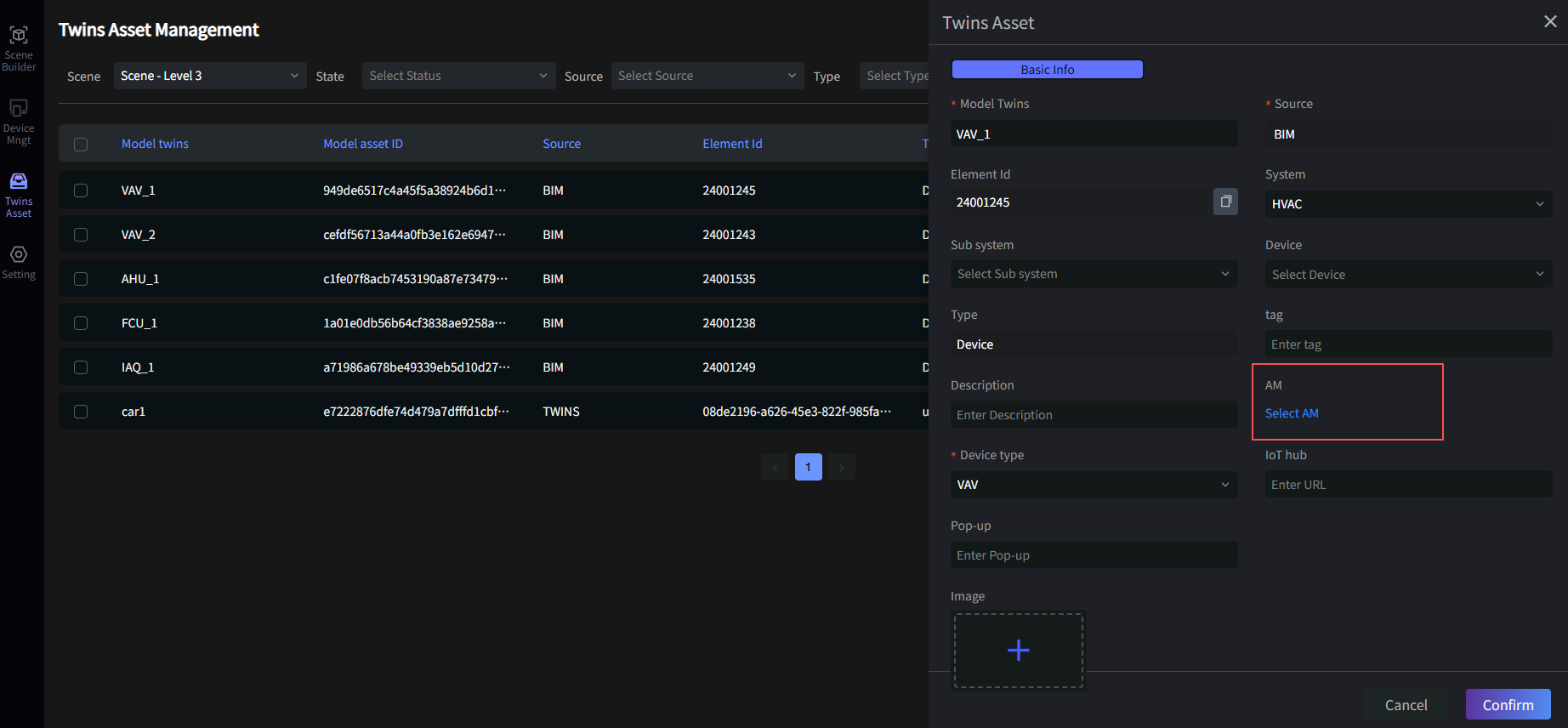

进入编辑页面，点击选择AM，选择您要绑定的AM，点击确认即可。

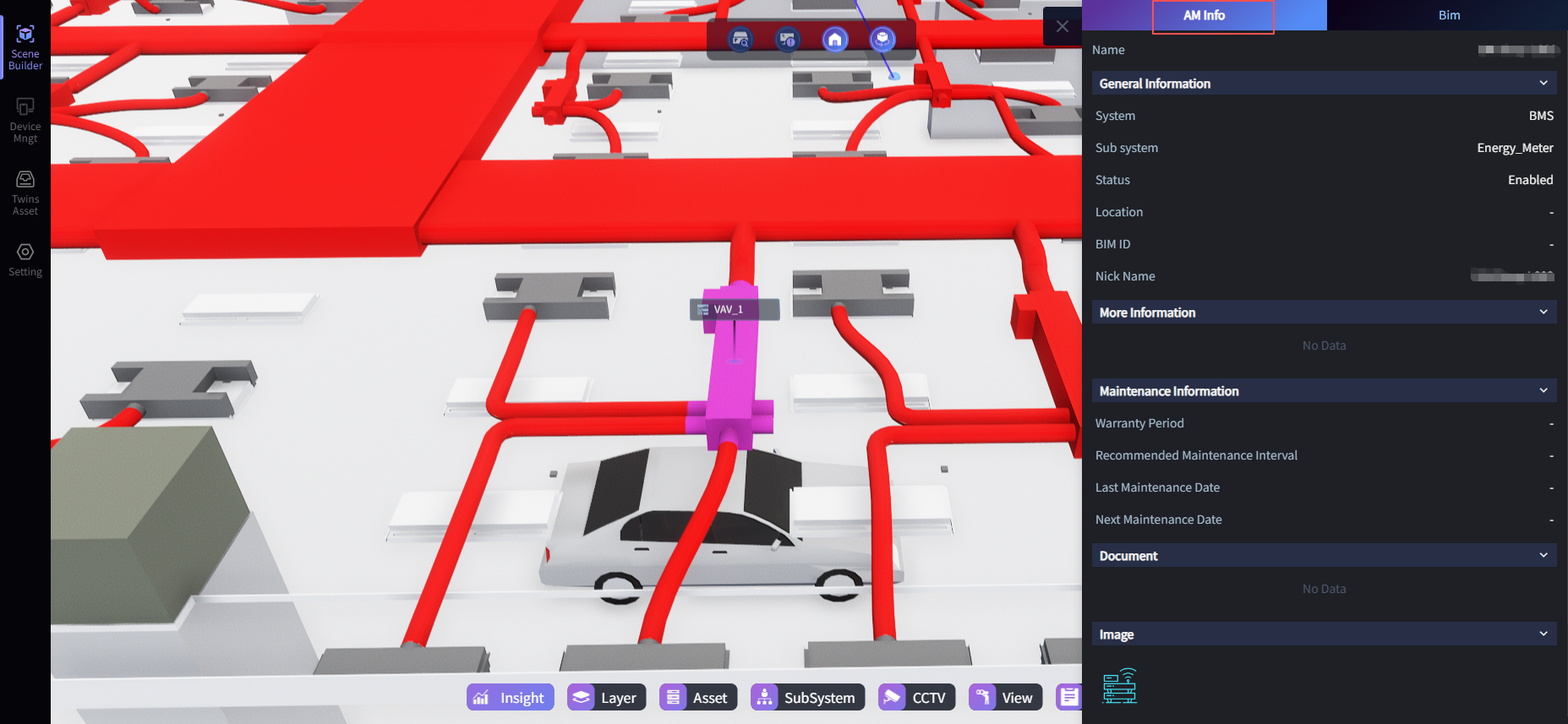

  • 当绑定了AM的孪生资产，您可通过在场景中点击相关模型，在右侧列表查看AM详情信息；
  • 若您安装了【资产管理应用】，也可以在资产详情页中查看该资产的三维模型场景，详情操作请查看数字孪生资产详情。 twins builder

IoT Hub链接​

tip

配置后可将孪生资产与 IoT Hub 中已发布的数据看板进行关联，实现在三维场景中直接访问设备的实时运行数据与可视化分析图表。该关联机制既确保了数据源的一致性，也避免了在多个系统中重复配置相同数据看板的工作。

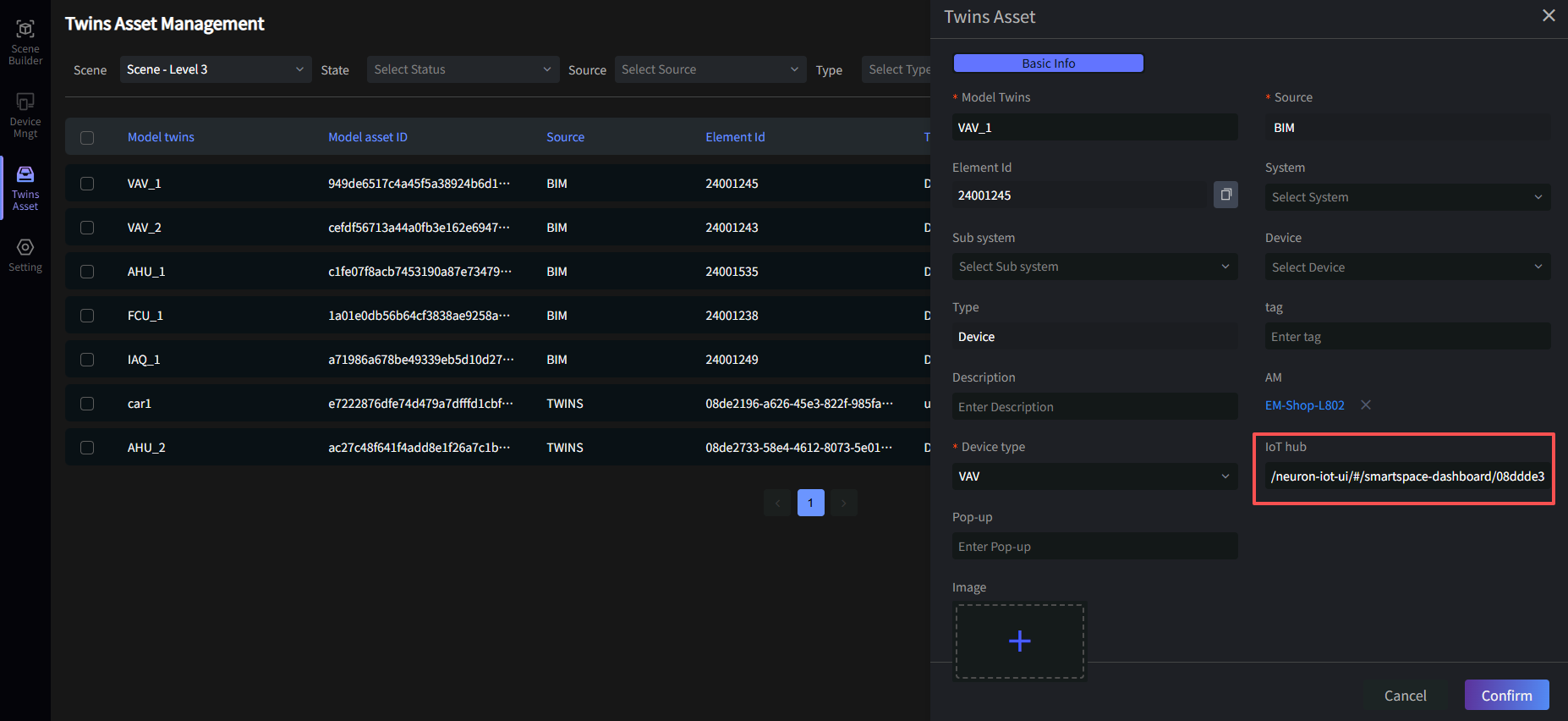

进入编辑页面编辑IoT Hub字段，将在 IoT Hub 应用中获得的看板页面内部链接填入（操作详见看板页面步骤1），点击确认即可。

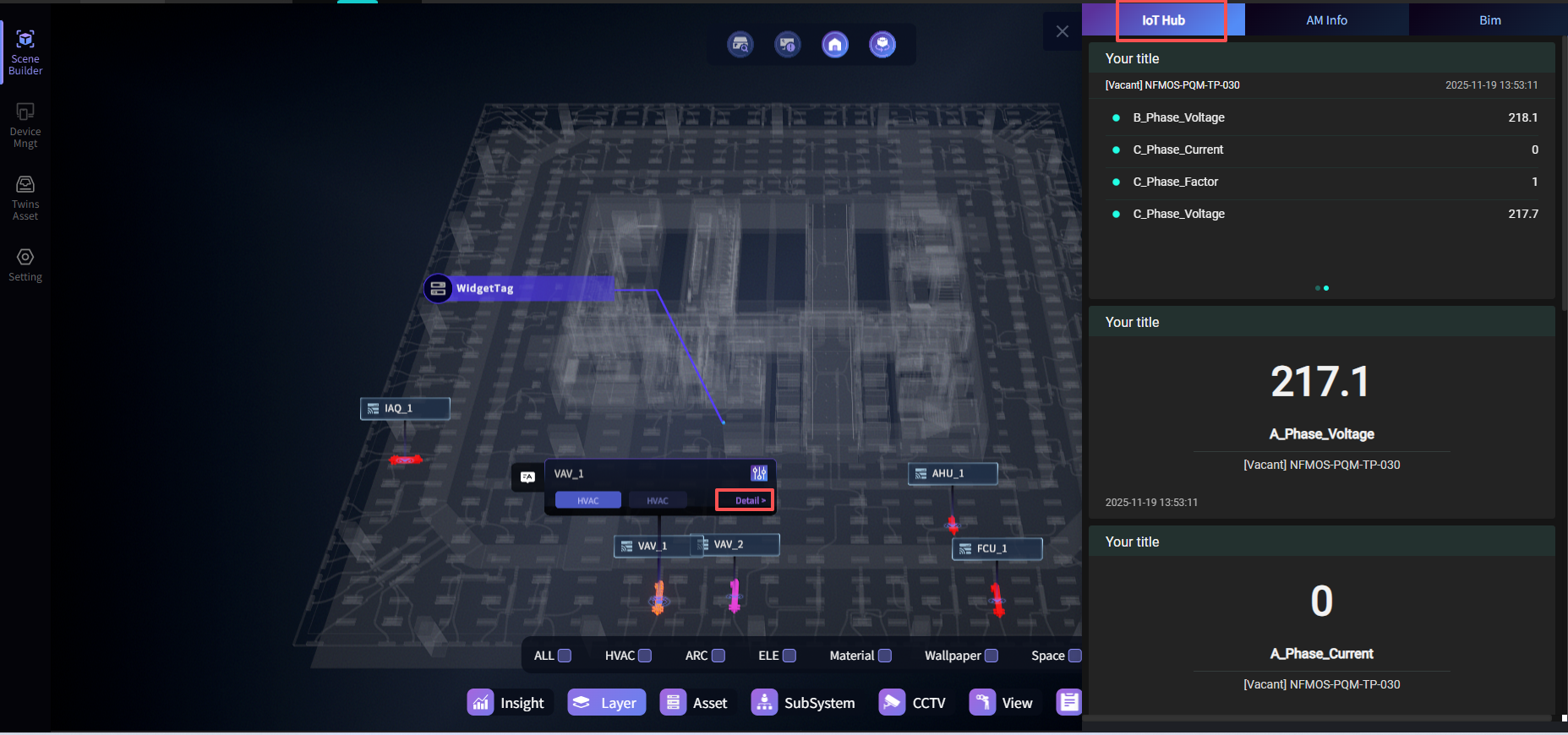

  • 当绑定了链接的孪生资产，您可通过在场景中点击资产详情，在右侧列表查看看板页面信息，如下图：

Pop-up链接​

tip

Pop-up 功能允许通过弹窗形式打开外部链接内容。配置后，用户可在三维场景中通过点击孪生资产，直接以弹窗形式访问关联的定制化页面或外部系统界面。

进入编辑页面，在Pop-up栏将链接填入，点击确认即可。

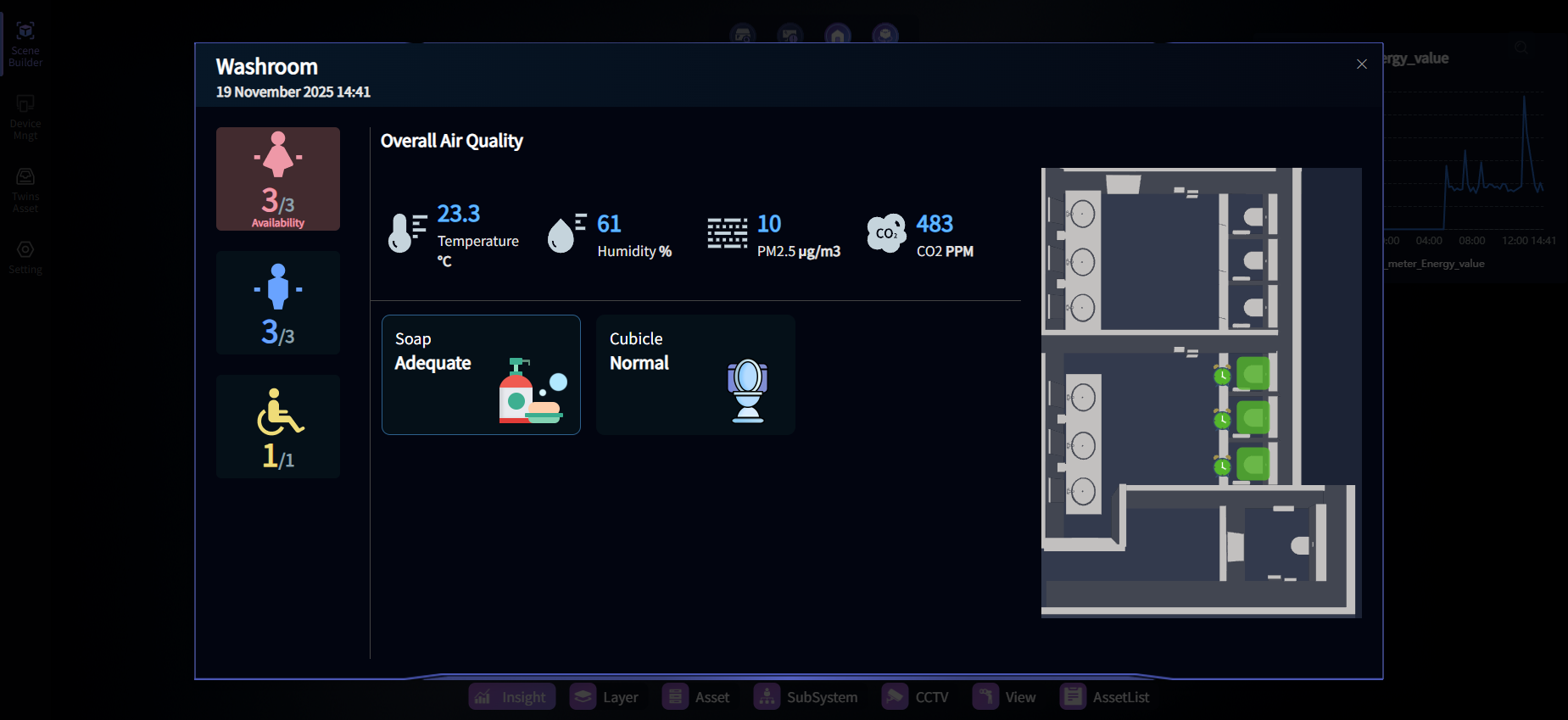

  • 当绑定了链接的孪生资产，您可通过在场景中点击资产详情，会出现一个带有定制化内容的弹窗，如下图：
